4 Nachrüstsatz für X-Serie S
4.5 Anschluss des BulkFeeder X-Rechners an den Stationsrechner
56 Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017
4.5.3 Anschluss der Kabel am BulkFeeder X-Rechner
► Schließen Sie das Kabel für die Stromversorgung
(1) und die Erdung (2) an.
► Schließen Sie das LAN-Kabel (3) an.
4.5.4 Einbau des Stationsrechners
► Setzen Sie den Stationsrechner wieder auf die
Klettstücke. Achten Sie dabei auf die Lage der
Kabel.
4 Nachrüstsatz für X-Serie S
4.5 Anschluss des BulkFeeder X-Rechners an den Stationsrechner
Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017 57
4.5.5 Anschluss der Kabel am Stationsrechner
► Stecken Sie das LAN-Kabel vom BulkFeeder X-
Rechner an Position (1).
Ab Seriennummer H001 stecken Sie das LAN-
Kabel auf den Eingang der zusätzlichen LAN-
Karte.
► Stecken Sie alle weiteren Kabel wieder entspre-
chend an.
► Stecken Sie den Stecker X11qa (1) vom Kabel
03076482-xx am Distributer-Steckplatz X11qa (2)
ab.
► Stecken Sie den Stecker X11qa (3) vom Adapter-
kabel 03145801-xx auf den Steckplatz X11qa (2)
vom Distributer.
► Stecken Sie den Stecker X11qa (1) vom Kabel
03076482-xx auf die Buchse X11qa (4) vom Ad-
apterkabel 03145801-xx.
4 Nachrüstsatz für X-Serie S
4.6 Anschluss der Kabel
58 Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017
4.6 Anschluss der Kabel
Anschluss der BulkFeeder X an den BulkFeeder X-Rechner
Schließen Sie nach dem Einzug der Kabel die BulkFeeder X an den BulkFeeder X-Rechner an:

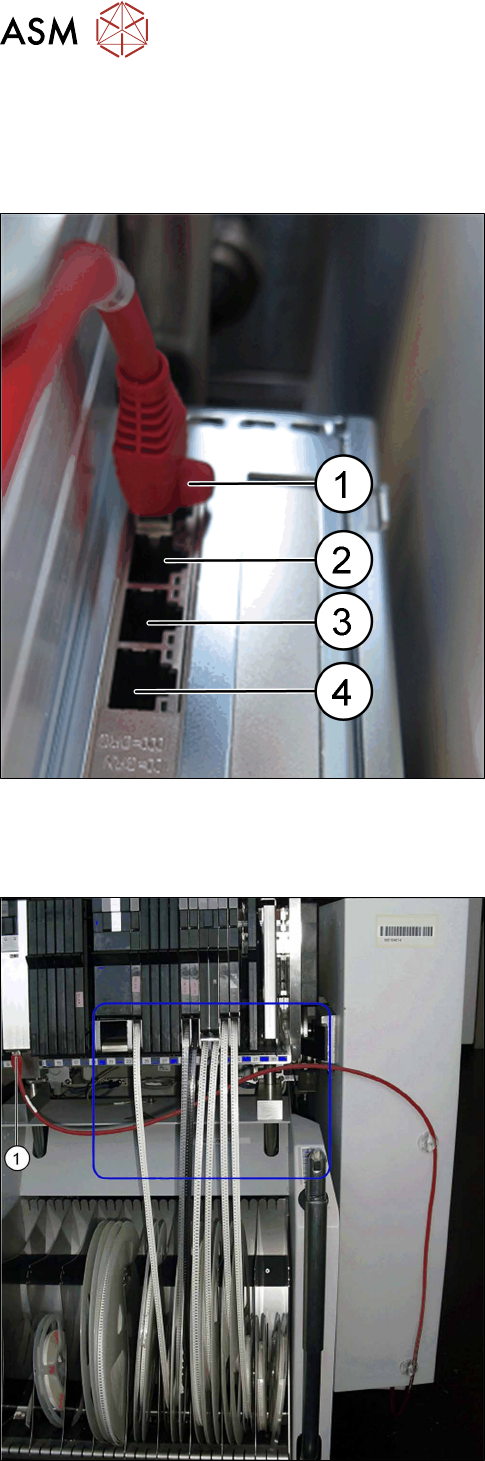

► Schließen Sie die Kabel der BulkFeeder X an
den Bulk-Feeder X-Rechner an:
(1) BulkFeeder X von Stellplatz 1
(2) BulkFeeder X von Stellplatz 2
(3) BulkFeeder X von Stellplatz 3
(4) BulkFeeder X von Stellplatz 4
Anschluss der BulkFeeder X
Pro Stellplatz kann ein BulkFeeder X angesteckt und betrieben werden. Er kann an beliebiger Stel-
le auf dem BE-Tisch platziert werden.
► Verlegen Sie das Anschlusskabel unter den Gur-
ten.
► Schließen Sie das Kabel an (1).
