1.マシンの性能を維持するためには
ご購入いただいたマシンの性能を維持するためには、より良い環境条件で使用していただくことが第１条件と
なります。さらに、日頃のメンテナンスおよび定期的な点検を欠かさず行うことが重要となってきます。
1.1 必須条件および環境条件
■使用エア
・適正エア圧力 0.55MPa(5.5Kgf/cm
2
)、エア消費量60L/min(ANR) を確保できること。
・YV88Xg-F のみヘッド部に供給するエア圧力を 0.5MPa に調整してください。
・内径 3/8 インチのエアホースを使用すること。
・エアドライヤー、及びエアフィルターを通した清浄なエアを使用すること。
■使用電源
電源 ：三相交流 200 〜 416V（± 10%）
周波数 ：50Hz/60Hz
定格 ：4.4KVA
電源接続 ：電源ケーブル導体断面積 2.5mm
2
以上
■環境条件
ノイズ ：1500V、1 μ sec 以下
湿度 ：20 〜 90%( 結露無き事）
温度 ：機能保証は 15 〜 35℃以内、 精度保証は 20 〜 28℃以内
雰囲気 ：塵、埃等無きこと。著しいノイズ発生無きこと。
設置床状態 ：平坦であり運転時に振動しないよう十分な強度があること。特に木製の床は不可。
1.2 定期的な点検・清掃の重要性
マシンのメンテナンスを行う上で、定期的な点検および清掃を行うことは非常に重要な要素を占めています。
点検・清掃などの作業を怠るとマシンの性能が発揮されず、実装の不具合、しいてはマシンの故障につながる
可能性があります。
例：
・ノズルの汚れによりノズル自体を誤認識し未実装が発生する。
・エア経路の汚れにより吸着・装着エラーが多発する。
・フィーダー、フィーダープレートの点検不足で吸着エラーが多発する。
・光学系装置( カメラ、照明など ) の汚れにより認識不具合が発生する。
・各軸のグリスアップ不足で異音が発生する。
・バルブ等の点検不足で基板固定・搬送に失敗する。
上記の例に代表されますように、定期的な点検および清掃を怠ることはマシンの不具合を引き起こす原因とな
りますので、是非定期的な点検および清掃を行ってマシンを最良の状態で使用することをお勧めします。
1-2
1
2.メンテナンス作業の準備
本書でこれから説明する作業は、マシンの性能を維持するために使用している間に機能が徐々に失われる可能
性のある部品 ( 消耗品 ) などの交換方法を中心に書かれています。さらに、故障時にはユーザーレベルで簡単に
交換できる部品についても同様に説明します。
2.1 消耗品と交換部品( 故障時 )

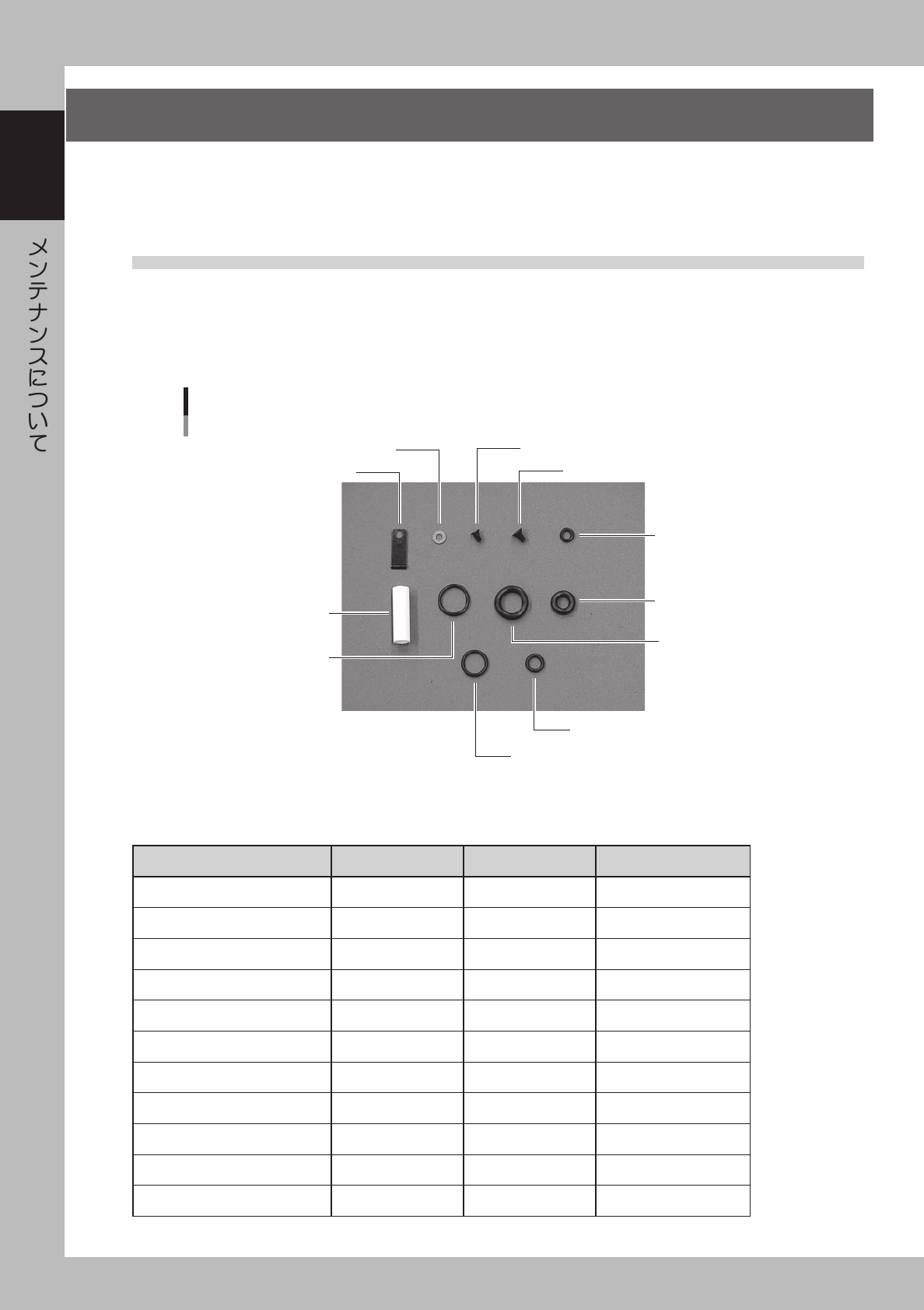

2.1.1 消耗品
消耗品とは、使用している間に徐々に機能が失われる可能性のある部品を示しています。本機では下記の部品
が消耗品としてメンテナンス時の交換を行います。
消耗品
同梱品
エジェクターフィルター
ノズルボディー用Oリング (Type 61∼65)
ノズルボディー用Oリング (Type 66, ANC)
ノズルブロック
側面Oリング
ノズル板バネ固定用ワッシャー
ノズル板バネ
ノズルType65F用
先端Oリング
ノズルType64F用
先端Oリング
エジェクターOリング
ノズル固定用ネジ
ノズル板バネ固定用ネジ
42100-E4-00
■ 消耗品リスト
同梱品
名称 部品名称 部品番号 備考
ノズル板バネ
LEAFSPRING KG7-M7137-A0X
ノズル板バネ固定用ネジ
SCREW KG7-M7169-00X M2xL3
ノズル板バネ固定用ワッシャー
WASHER KG7-M7170-00X
エジェクターフィルター
FILTER K46-M8527-C0X
エジェクター O リング
O-RING 90990-17J008
ノズル固定用ネジ
SCREW,NOZZLE KV7-M71M6-01X M2xL4
ノズルブロック側面 O リング
O-RING 90200-02J025 T1.0, φ 2.5(Inner)
Type64F ノズル先端 O リング
O-RING 90990-17J013 T1.9, φ 3.8(Inner)
Type65F ノズル先端 O リング
O-RING 90990-17J014 T1.9, φ 6.8(Inner)
ノズルボディー用 O リング 大
O-RING 90200-02J065 T1.0, φ 3.8(Inner)
ノズルボディー用 O リング 小
SPRING 90200-02J038 T1.0, φ 6.5(Inner)
1-3
1
消耗品
オプション購入品
コンベアベルト
フィーダーエアジョイント
42101-E4-00
■ 消耗品リスト
オプション購入品
名称 部品名称 部品番号 備考
コンベアベルト
BELT1,CONVEYOR KV7-M9129-00X YV88Xg搬送用
フィーダーエアジョイント
AIRJOINT KG2-M3407-A0X
