1.毎週または隔週

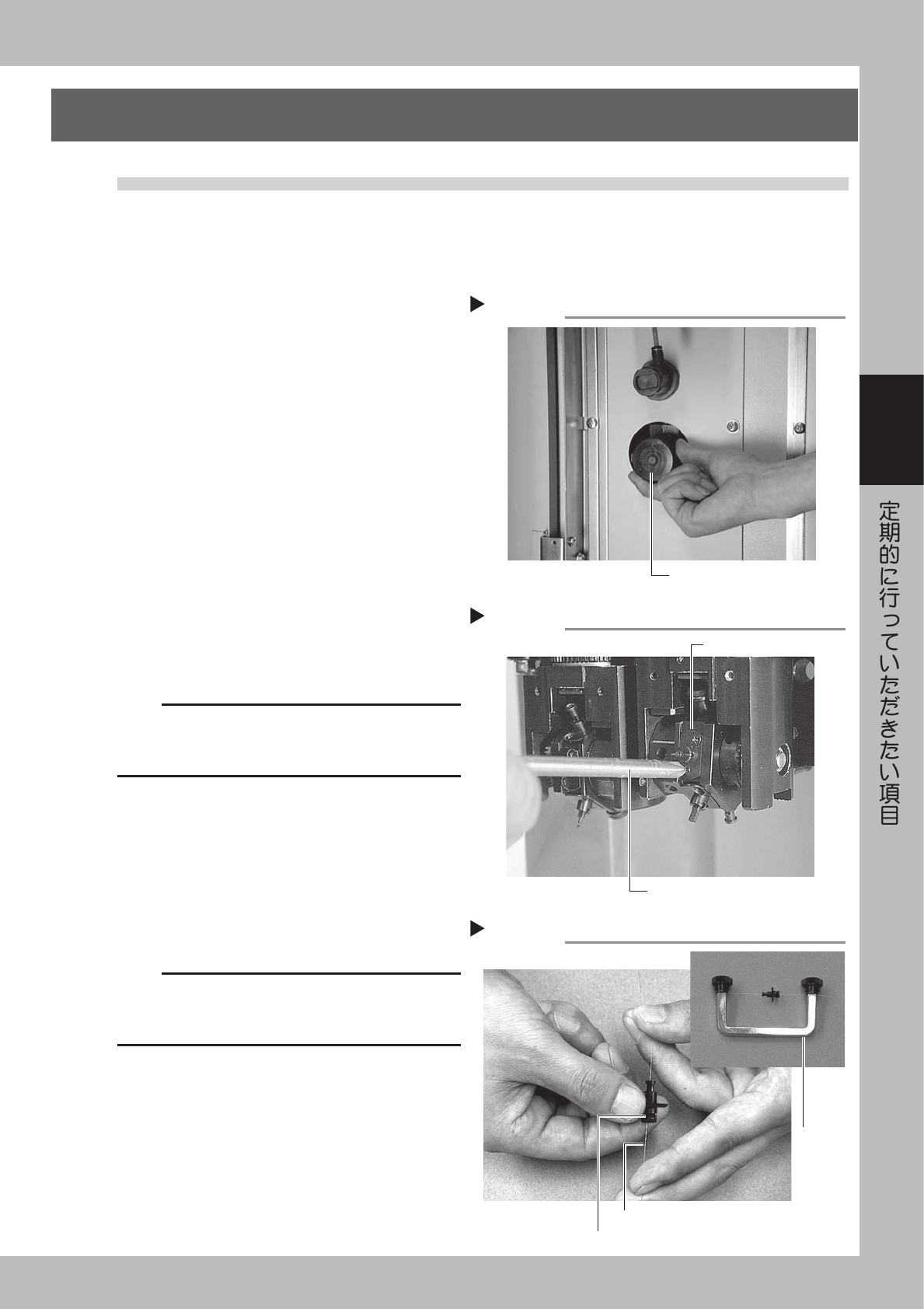

1.1 TypeF ノズルの清掃
ノズル先端にハンダが付着したり、ノズル穴が詰まったりすると、吸着エラーや認識エラーが起こる場合があ
ります。また、ノズルのバフィング動作（スプリング動作）が鈍くなると吸装着エラーの原因となります。こ
れらの不具合を防ぐために、各ノズル（特にタイプ 61F、62F）を定期的に点検・清掃してください。
1
原点復帰を行います。
安全を確認してから、段取り画面の [ 原点復帰 ]
ボタンを押してください。
2
供給エアを遮断します。
マシン本体左下パネル内のエア供給 / 排出スイッ
チ右に回して、供給エアを遮断します。（FNC ノ
ズルブロックが手で回せるように、ロックピンを
解除するため）
42300-E4-00
e
3
非常停止ボタンを押します。
作業を安全に行うために、必ずマシンを非常停止
状態にしてください。
4
ノズルを取り外します。
FNC ノズルブロックに装備されているタイプ 61F
と 62F ノズルをプラスドライバー（No.1 または
No.0）でノズルブロックから取り外してください。
42302-E4-00
c
注意
ドライバービットの大きさがメーカーにより多少異なるこ
とがあるため、ネジのサイズに合ったドライバーを使用し
てください。
5
取り外したノズルの清掃をします。
1. アルコールでノズルを洗浄します。
2. Ｏリングの付いたノズルはＯリング取り外し
て洗浄します。
3. 孔部の汚れがひどい場合は付属のノズル清掃
ワイヤーを使って清掃してください。
42301-E4-00
c
注意
容器に漬ける場合は、ノズルに付いていた O リングは外し
てください。
O リングが伸びて使用に適さなくなります。
供給エアの遮断
Step 2
エア供給/排出スイッチ
ノズル取り外し
Step 4
プラスドライバー
FNCノズルブロック
ノズル孔の清掃
Step 5
専用
ハンドル
ノズル
ノズル清掃用ワイヤー
3-2
3
6
ノズルブロックに組み付けられている
他のノズルを点検します。
・ ノズルのＯリング劣化状態を点検します。
傷がついていたり、劣化しているときは交換
してください。
・ ノズルの先端部の状態とバフィング状態を点
検します。
7
スプラインシャフトのエア経路をエア
ブローします。
1. ノズルを取り外したノズルブロックを真下に
向けます。
2. スプラインシャフト上部の吸着 / ブローのエ
アチューブとエアクラッチのエアチューブを
エアジョイントから抜いて、エアクラッチの
エアチューブを吸着 / ブローのエアジョイン
トに差します。
3. マシン本体左下のエグゾーストバルブ（エア
供給 / 排出スイッチ）を開いて、エアをマシ
ンに再供給します。
4. [ 装置 ] ー「I/O」タブ画面でエアクラッチを
ON させて、スプラインシャフトのエア経路
をブローします。（ON/OFF は数回繰り返しま
す。）
42303-E4-00
42304-E4-00
8
洗浄したノズル部品をブローしてくだ
さい。
アルコール洗浄が終わったノズルをエアブローし
てください。
42305-E4-00
ノズルを外した面を下にする
Step 7-1
ノズルを取り外した面を
下に向ける
FNCノズルブロック
エアチューブを付け替える
Step 7-2
エアクラッチ用エアジョイント
吸着/ブロー用エアジョイント
ノズルをエアブローする
Step 8
エアガンでブローする
3-3
3
9
ノズルの洗浄状態の確認をします。
洗浄したノズル先端部の詰まり、欠け、異物の付
着がないか確認します。またバフィング動作（ス
プリング動作）も確認してください。
・ 先端部の詰まりが取れていないときは、再洗
浄するか、ノズル清掃ワイヤー（KV8-M8883-
A0X）を使って清掃してください。
・ ノズルが欠けていたり、付着した異物が除去
できないときはノズルを交換してください。
・ バフィングノズルの先端をノズルボディーに
挿入して、スライド状態を確認します。スラ
イドが悪いときは、先端部を 180°回して再
度挿入してください。
42306-E4-00
0
洗浄したノズルに O リングをはめて給
油します。
1. 洗浄したノズルから外しておいたＯリングの
劣化状態を確認します。
傷がついていたり、劣化しているときは交換
してください。
2. O リングをノズルボディーに組み付け、シリ
コングリスを薄く塗ります。
42307-E4-00
q
バフィング部に給油します。
バフィング部に精密ドライバーなどで少量 ( しみ
込む程度 ) のタービン油を塗布してください。
w
バフィング動作を確認します。
数回バフィング動作を繰り返して、タービン油を
なじませます。ホコリのでないウェスを使ってノ
ズル周りの余分な油分を拭き取ります。
e
余分な油分を除去します。
ノズル先端側から約 5 秒、ノズル取り付側から約
5 秒程度エアガンにてエアブローします。この作
業を 3 回程度繰り返してノズル内に残った余分な
タービン油を除去します。
n
要点
バフィング部には皮膜程度の油分があれば十分です。
ノズルの洗浄状態を確認する
Step 9
バフィング動作を確認する
ノズルの給油
Step 10
Oリングに
シリコングリスを塗る
バフィング部に
タービン油 (VG32) を塗る
