3-20 3 3 . 6 ヶ 月 ま た は 1 年 3 . 1 エ ジ ェ ク タ ー フ ィ ル タ ー の 清 掃 ・ 交 換 供 給 エ ア の 状 態 や 稼 働 時 間 に も よ り ま す が 、 通 常 6 ヶ 月 程 度 で エ ジ ェ ク タ ー フ ィ ル タ ー を 点 検 し て く だ さ い 。 多 少 の 汚 れ な ら エ ア ガ ン で 汚 れ を 除 去 し 、 そ れ 以 上 の 場…

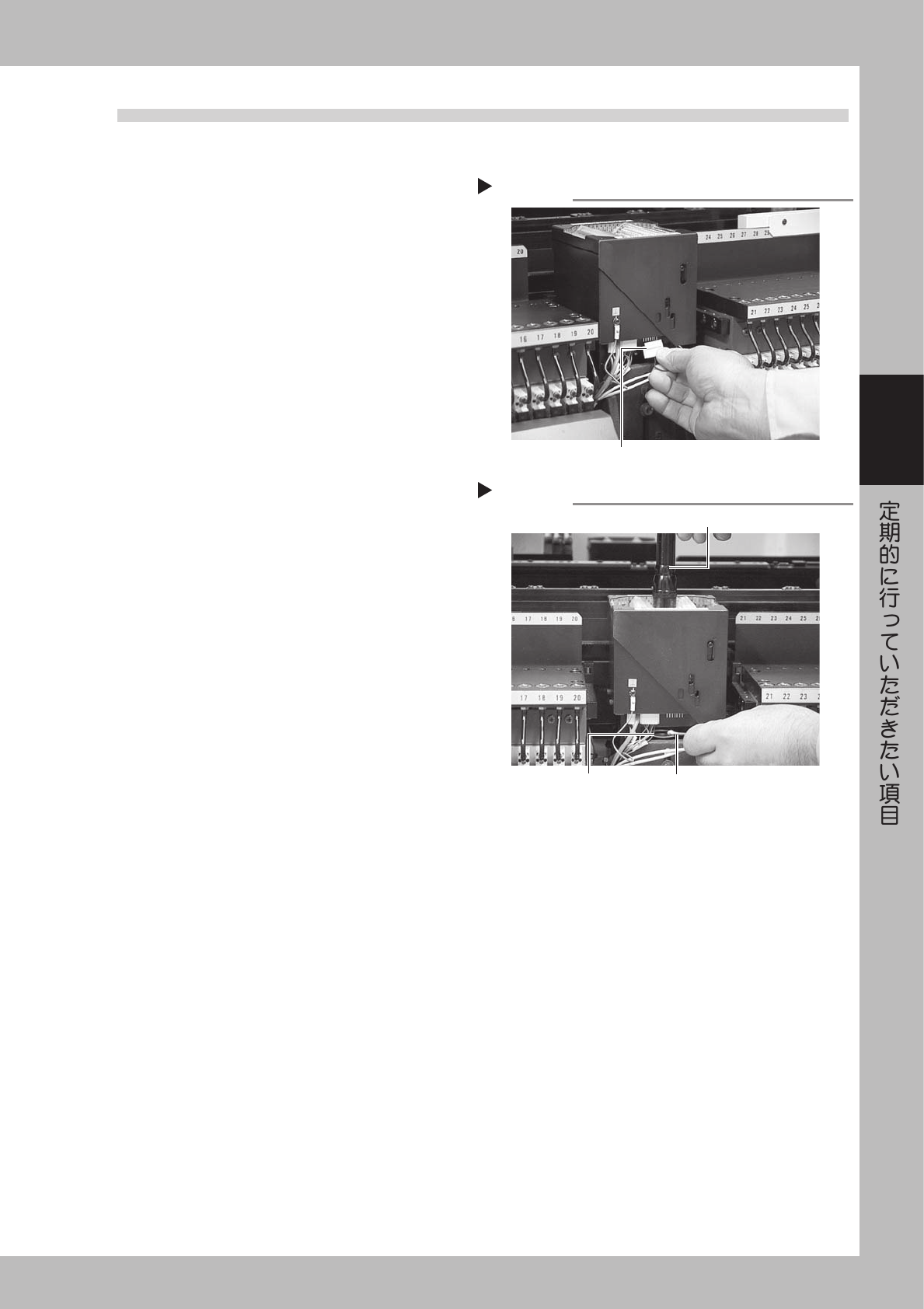

3-19
3
2.5 カメラレンズの清掃
ホコリや何らかの原因でレンズが汚れる場合がありますので定期的に清掃することをお勧めします。
e
1
非常停止ボタンを押します。
作業を安全に行うために、必ずマシンを非常停止
状態にしてください。
2
コネクターを外します。
カメラユニットの手前右側にあるコネクター
(CN7) を取り外してください。ペンライトなどで
カメラ照明の真上から照らすとカメラレンズが見
えます。
42387-E4-00
3
カメラレンズを清掃します。
1. ブローブラシで大まかなホコリを飛ばします。
2. 付属の綿棒にレンズクリーナー液を数滴付け
てレンズの汚れを拭き取ってください。
42388-E4-00
4
コネクターを元に戻します。
コネクター (CN7) を元の位置に取り付けてくださ
い。
コネクターの取り外し
Step 2
コネクター(CN7)
カメラレンズの清掃
Step 3
カメラレンズ
ペンライト
レンズクリーナー液を
つけた綿棒

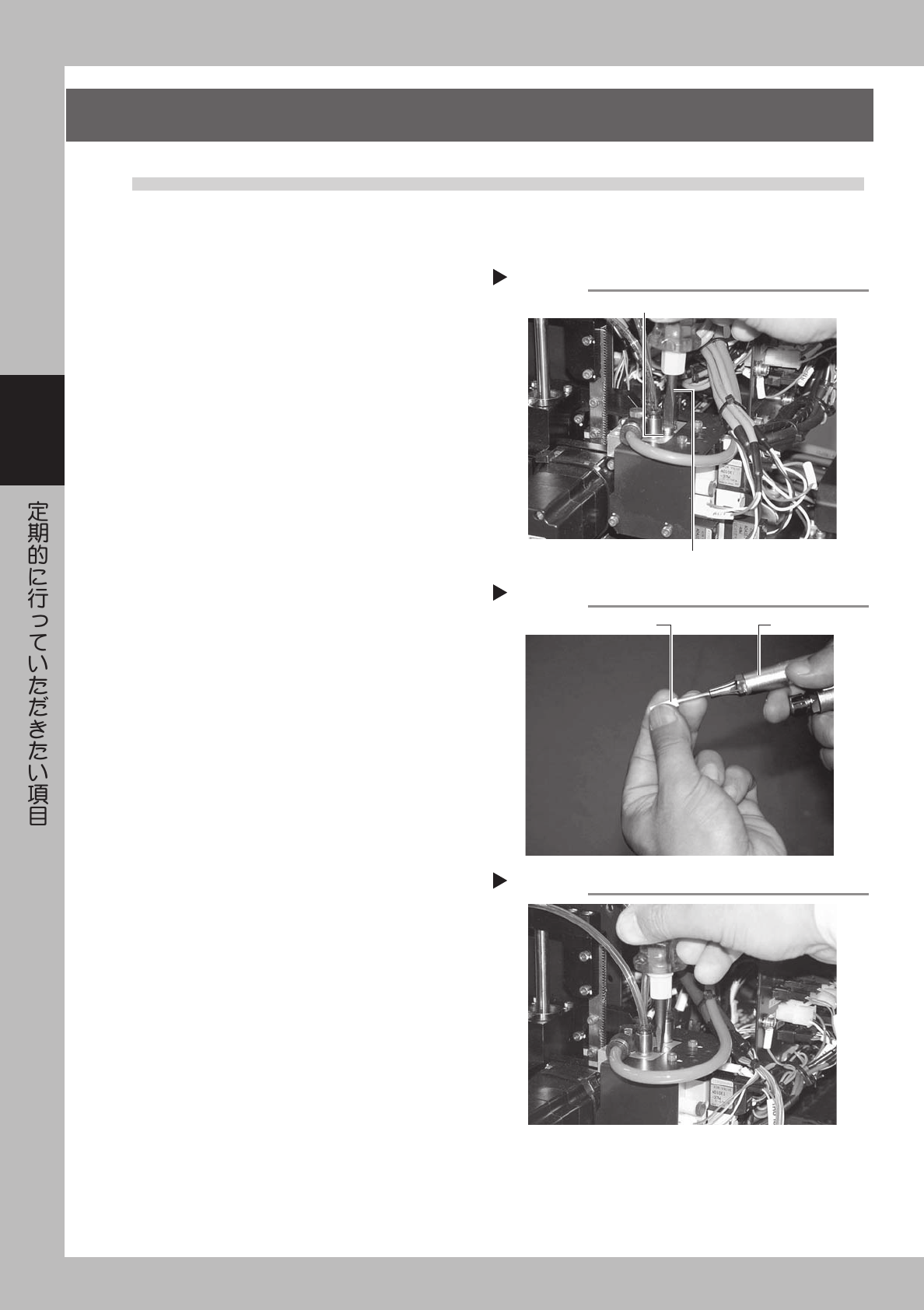

3-20
3
3.6 ヶ月または 1 年
3.1 エジェクターフィルターの清掃・交換
供給エアの状態や稼働時間にもよりますが、通常 6 ヶ月程度でエジェクターフィルターを点検してください。
多少の汚れならエアガンで汚れを除去し、それ以上の場合は交換をお勧めします。
e
1
非常停止ボタンを押します。
作業の安全のため、必ずマシンを非常停止状態に
してください。
2
フィルターキャップを取り外します。
マイナスドライバーでキャップを緩めて取り外し
てください。
42330-E4-00
3
フィルターを清掃します。
ピンセットなどでフィルターを外し、フィルター
の汚れ具合が少量であれば、エアーガンで清掃し
て元に戻してください。
42331-E4-00
4
汚れがひどければ、フィルターを交換
します。
汚れがひどい、または変色している場合にはエア
フィルターを新しいものに交換してください。
（稼働時間にもよりますが、交換の目安は半年に
１回です。）
5
キャップを取り付けます。
キャップにエアフィルターをはめてヘッドに取り
付けてください。このとき、キャップ部の O リン
グをヘッド側にはめ込んでおいてください。
42332-E4-00
フィルターキャップを取り外す
Step 2
フィルターキャップ
マイナスドライバー
フィルターを清掃します
Step 3
エアガン フィルター
フィルターを取り付ける
Step 5

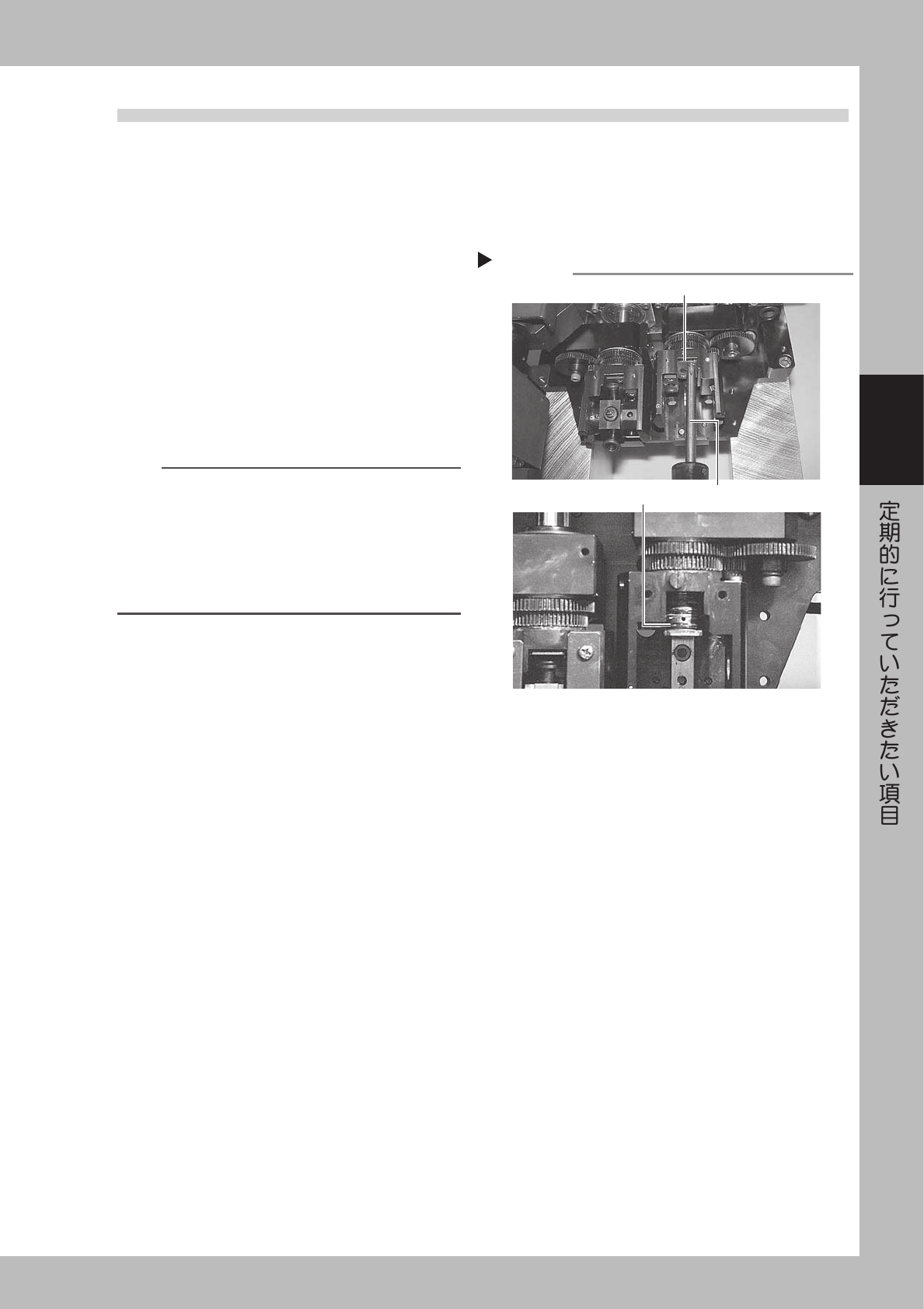

3-21
3
3.2 スプラインシャフトの清掃
供給エアの状態や稼働時間にもよりますが、スプラインシャフトのエア経路内に異物が付着したり、汚れなど
が付着して吸装着エラー発生の原因となる場合があります。通常 6 ヶ月程度でスプラインシャフト内を清掃し
てください。
3.2.1 ノズルブロックとエアプラグの取り外し
1
ノズルブロックを取り外します。
本章「2.1.1FNC ブロックの取り外し」を参照し
てノズルブロックを取り外してください。
2
ヘッドスプラインの下端のエアプラグ
を取り外します。
エアプラグを固定しているネジ 2 本をプラスドラ
イバーで外し、エアプラグを取外してください。
42340-E4-00
n
要点
エアプラグがうまく取り外せないときは、ノズルブロック
ホルダーの下部を下から上に、スプラインシャフトを上か
ら下に軽く押すと、エアプラグが下側に少しずれますので
外してください。
エアプラグが取り外せたら、スプラインシャフトを上に、
ノズルブロックホルダーを下に引いて、正規の位置に戻し
てしてください。
エアプラグを取り外す
Step 2
プラスドライバー
エアプラグ
エアプラグ
