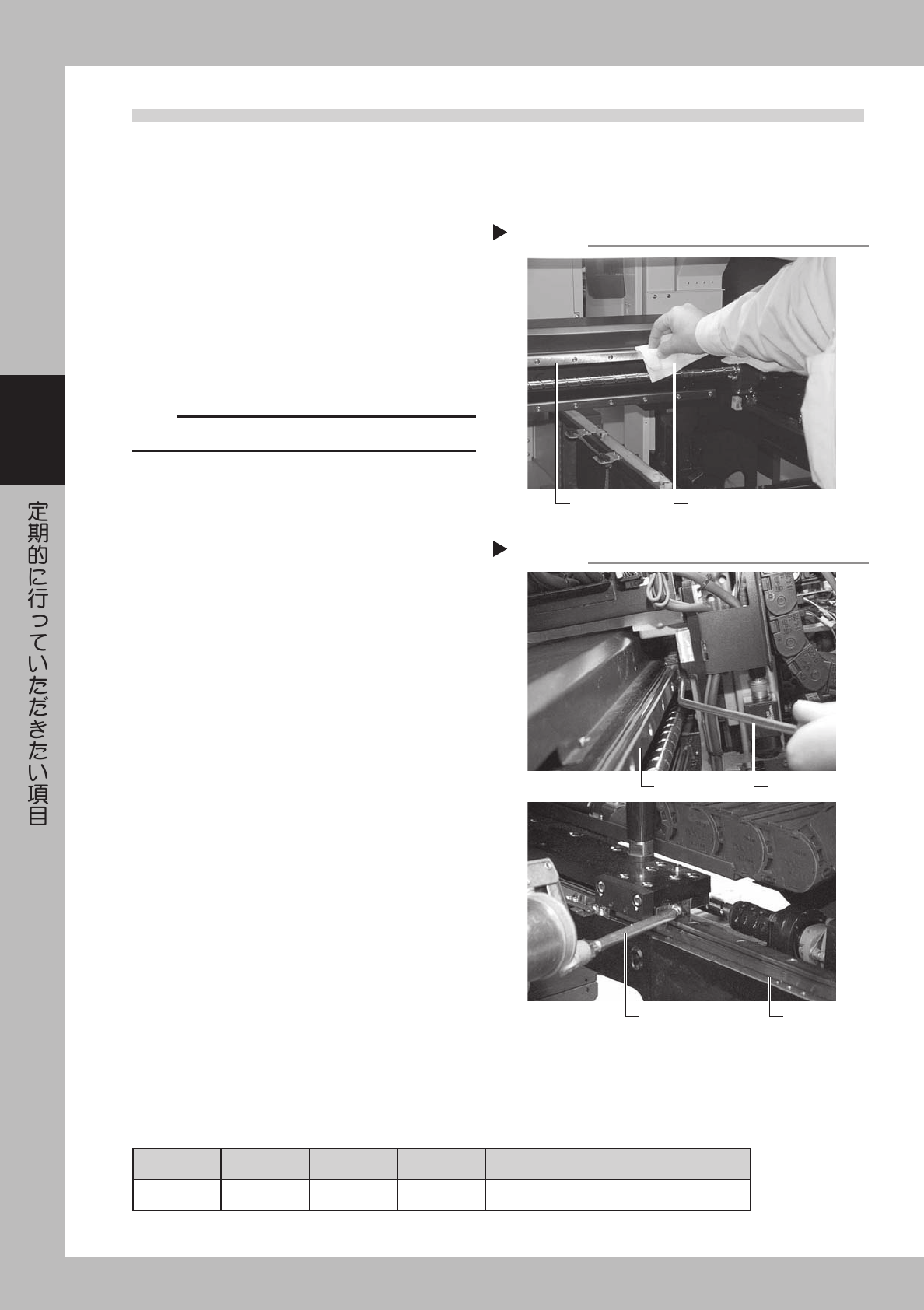

2.3 X、Y、W 軸リニアガイドの清掃・給油
e
1
非常停止ボタンを押します。
作業を安全に行うために、必ずマシンを非常停止
状態にしてください。
2
リニアガイドを拭きます。
1. 各軸を片端に移動させてから、リニアガイド
全体をゴミが発生しないペーパーウエスなど
で拭きます。
2. 各軸を反対側に移動させて、リニアガイドを
ゴミが発生しないペーパーウエスなどで拭き
ます。
42319-E4-00
c
注意
リニアガイドレールの移動溝部も丁寧に拭いてください。
3
グリスを塗ります。
1. X、Y1、Y2 軸
グリスガンを用意し、グリスニップルから指
定のグリス (NSL) を注入してください。X 軸
は左右に、Y 軸は前後にグリスニップルがあ
ります。
2. W 軸
手にグリス (NSL) を付けてリニアガイドの表
面およびリード溝部に均一に塗ってください。
42320-E4-00
4
グリスを拭き取ります。
手で軸を数回移動させた後、余ったグリスを拭き
取ります。
5
非常停止を解除します。
■ グリス一覧
リニアガイド
●：グリスガン使用
機種名 X 軸 Y 軸 W 軸 備考
YV88Xg
●NSL ●NSL NSL
リニアガイドの清掃
Step 3
ガイドレール ウエス
リニアガイドのグリスアップ
Step 4
X軸ガイド
Y軸ガイド
グリスガン
グリスガン
3-17
3

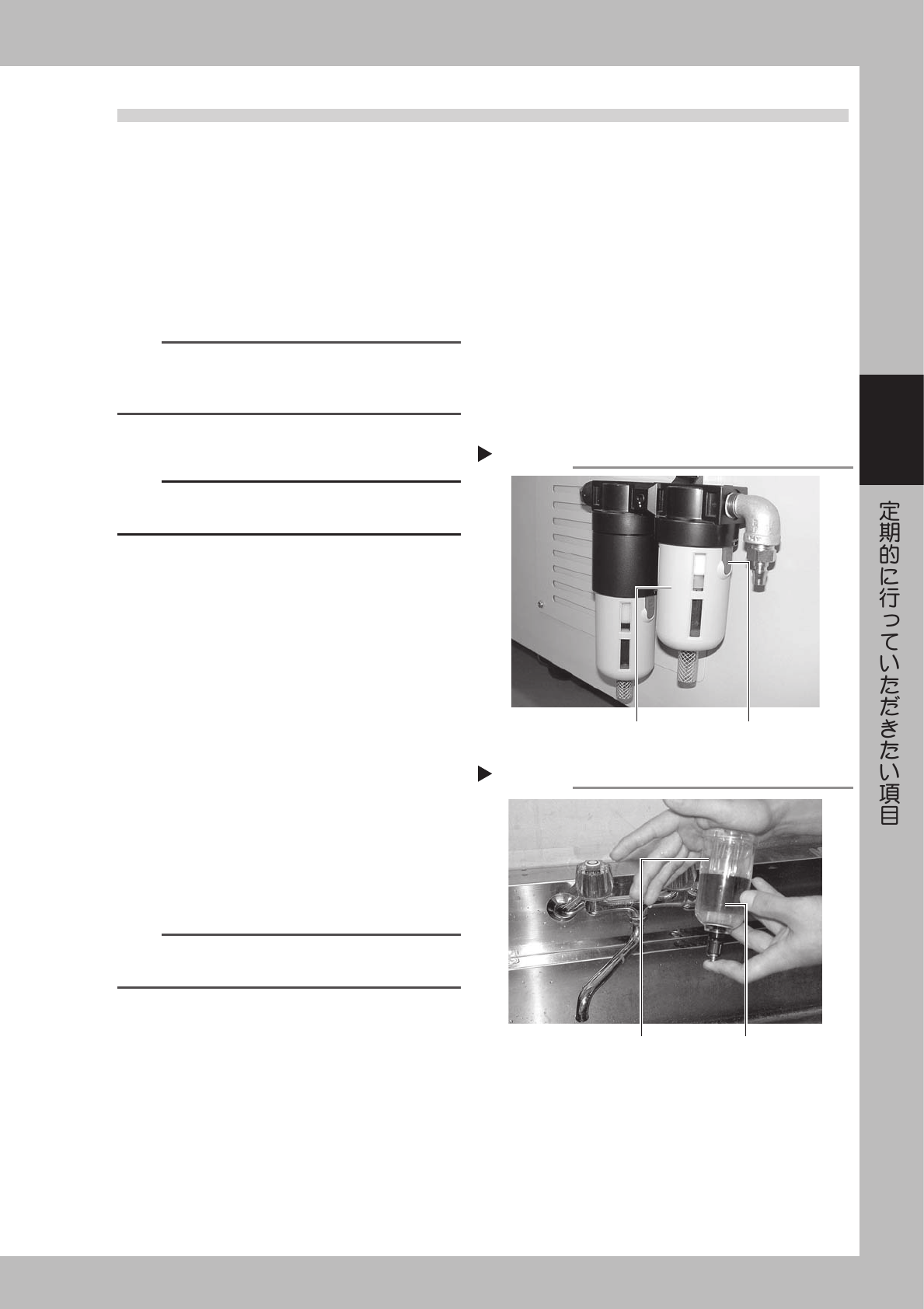

2.4 エア / ミストフィルターの点検・清掃
エアコンプレッサー内のオイル、水、不純物などがマシン内に入り込まないように、エア / ミストフィルター
が使用されています。これらのフィルターの点検・清掃方法を下記に示します。（エアカプラーに近い方がエア
フィルター、遠い方がミストフィルターです。）
■フィルターカップの清掃
1
カップ内をチェックします。
カップ内にオイルまたは水が入っているか確認し
てください。汚れている場合は、以下の手順に従っ
て清掃してください。
参考
カップ下端のドレインコックは、オートドレインタイプで
す。カップ内に油や水が溜まると自動的に排出しますので、
ホースなどを取り付けておくことをお勧めします。
2
エアカプラーを外します。
c
注意
オイル、水、不純物などが飛散しないように注意してくだ
さい。
3
カップを取り外します。
カップの赤いボタンを押しながら IN 側にいっぱ
いまで回し、下に引き抜いてください。
42321-E4-00
4
カップ内の汚れを清掃します。
1. カップを軽く水洗いします。
2. 水で薄めた中性洗剤でさらに中を洗います。
3. エアブローした後、ウエスなどで水分を拭き
取ります。
42322-E4-00
5
カップを取り付けます。
1. カップの赤いボタンを IN 側に合わせ、カップ
を上に押し上げます。
2. カチンと音がするまでカップを LOCK 側に回
してください。
n
要点
引き続きフィルターの清掃を行う場合は、カップを取り外
したまま次項「フィルターの清掃」に移ってください。
6
エアカプラーを取付けます。
エアカプラーを接続して、エア漏れがないことを
確認してください。
カップ取り外し
Step 3
フィルターカップ
赤いボタン
カップの洗浄
Step 4
フィルターカップ
水で薄めた中性洗剤
3-18
3
■フィルターの清掃
1
フィルターカップを取り外します。
前項「フィルターカップの清掃」を参照してくだ
さい。
2
エアフィルターを取り外します。
白い部分をねじって( 上から見て時計方向に )
フィルターを取り外してください。
42323-E4-00
3
エアフィルターの汚れを清掃します。
エアガンでエアフィルターの汚れを吹き飛ばして
ください。汚れがひどくて除去できない場合は、
エアフィルターを交換してください。
4
エアフィルターを取り付けます。
白い部分をねじってエアフィルターを元どおりに
取り付けてください。
42324-E4-00
5
フィルターカップを取り付けます。
n
要点
上記と同様の手順でミストフィルターの清掃も行ってくだ
さい。
エアフィルターの取り外し
Step 2
ここをねじって取り外す
エアフィルターの取り付け
Step 4
フィルター
