4-6
4

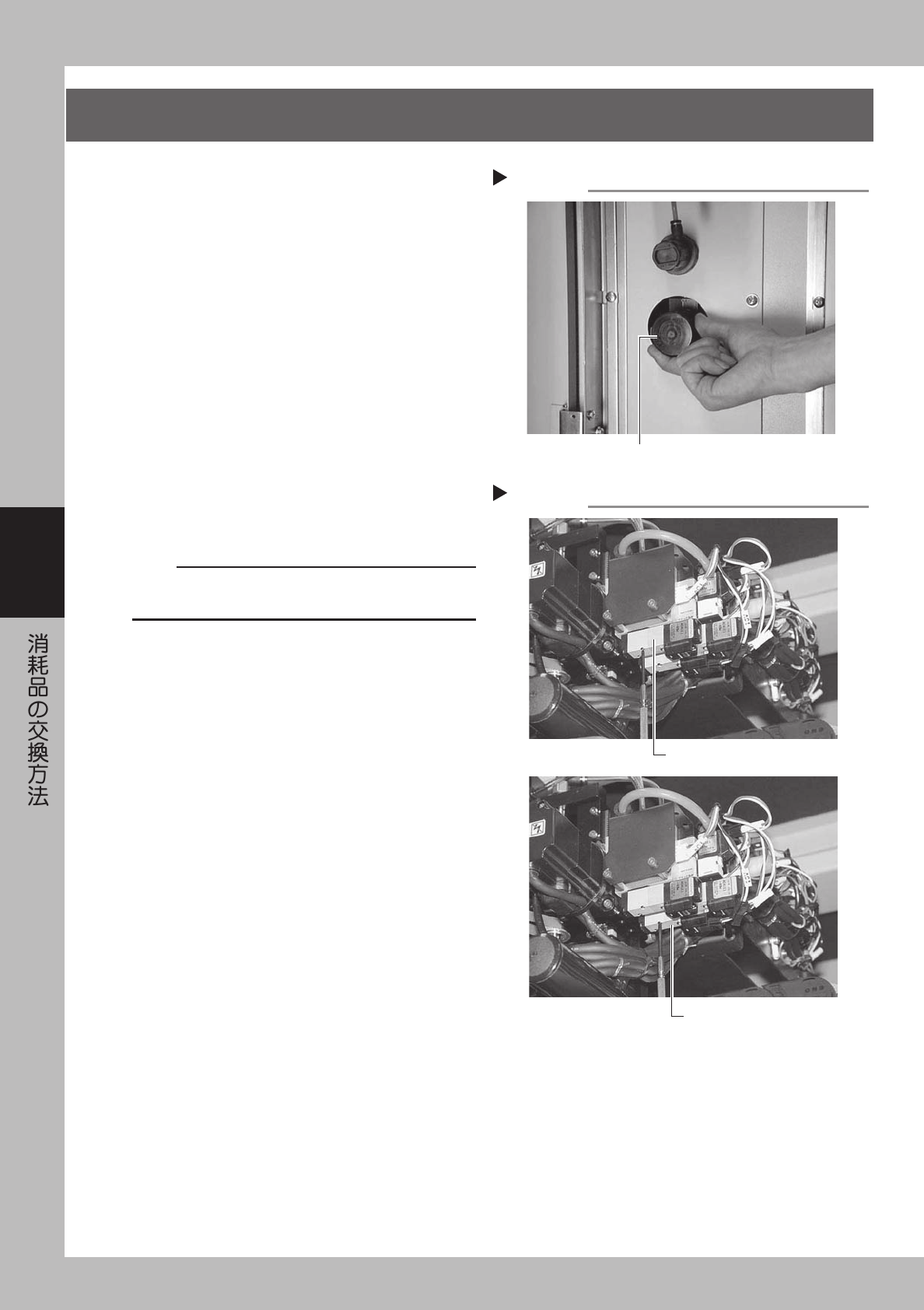

6.クラッチ・ロックピンバルブの交換
1
供給エアとマシンの電源を切ります。
マシン左下パネル内のエア供給 / 排出スイッチを
閉め、さらにソフトウェアを終了し、マシンの電
源スイッチを OFF にしてください。
42411-E4-00
2
コネクターを外します。
交換したいクラッチバルブまたはロックピンバル
ブのコネクターを外してください。
3
バルブを取り外します。
クラッチバルブまたはタレットピンバルブの固定
ネジ 2 本をプラス精密ドライバーで外し、バルブ
を取り外します。
42413-E4-00
4
新しいバルブを取り付けます。
Step3 と逆の手順で新しいクラッチバルブまたは
タレットピンバルブを取り付けてください。
c
注意
バルブの裏側のガスケットの付け忘れ、裏表、挟み込みに
注意してください。
5
コネクターを元に戻します。
交換したバルブのコネクターを接続してくださ
い。
供給エアを切る
Step 1
エア供給/排出スイッチ
クラッチ・ロックピンバルブを外す
Step 3
クラッチバルブ
ロックピンバルブ
YV88Xg-S メンテナンス
目次
1. メンテナンス作業の準備 S-1
1.1 消耗品と交換部品( 故障時 ) S-1
1.1.1 消耗品 S-1
1.1.2 交換部品( 故障時 ) S-3
1.2 メンテナンスツール S-4
1.2.1 クリーニングツール S-4
1.2.2 給油ツール・グリス S-6
1.3 必要工具 S-8
2. 日常行っていただきたい項目 S-9
2.1 ノズル状態の確認 S-9
2.1.1 ソフトウェアで確認する S-9
2.2 ノズル板バネの確認 S-11
2.3 バフィング状態の確認 S-11
2.4 その他の確認事項 S-11
3. 定期的に行っていただきたい項目 S-12
3.1 毎週または隔週 S-12
3.1.1 タイプ 61A,62A ノズルの清掃 S-12
3.1.2 タイプ 63A,66A ノズルの清掃 S-14
3.1.3 タイプ 64A,65A ノズルの清掃 S-15
3.2 毎月または隔月 S-16
3.3 6 ヶ月または 1 年 S-17
3.3.1 エジェクターフィルターの清掃と交換 S-17
3.3.2 スプラインシャフトの清掃 S-18
4. 消耗品の交換方法 S-19
4.1 ノズル板バネの交換 S-19
4.2 エジェクターバルブの交換 S-20
4.3 その他の消耗品の交換方法 S-21
S-1
S
YV88Xg-S
1.メンテナンス作業の準備
本書でこれから説明する作業は、マシンの性能を維持するために使用している間に機能が徐々に失われる可能
性のある部品 ( 消耗品 ) などの交換方法を中心に書かれています。さらに、故障時にはユーザーレベルで簡単に
交換できる部品についても同様に説明します。
1.1 消耗品と交換部品( 故障時 )

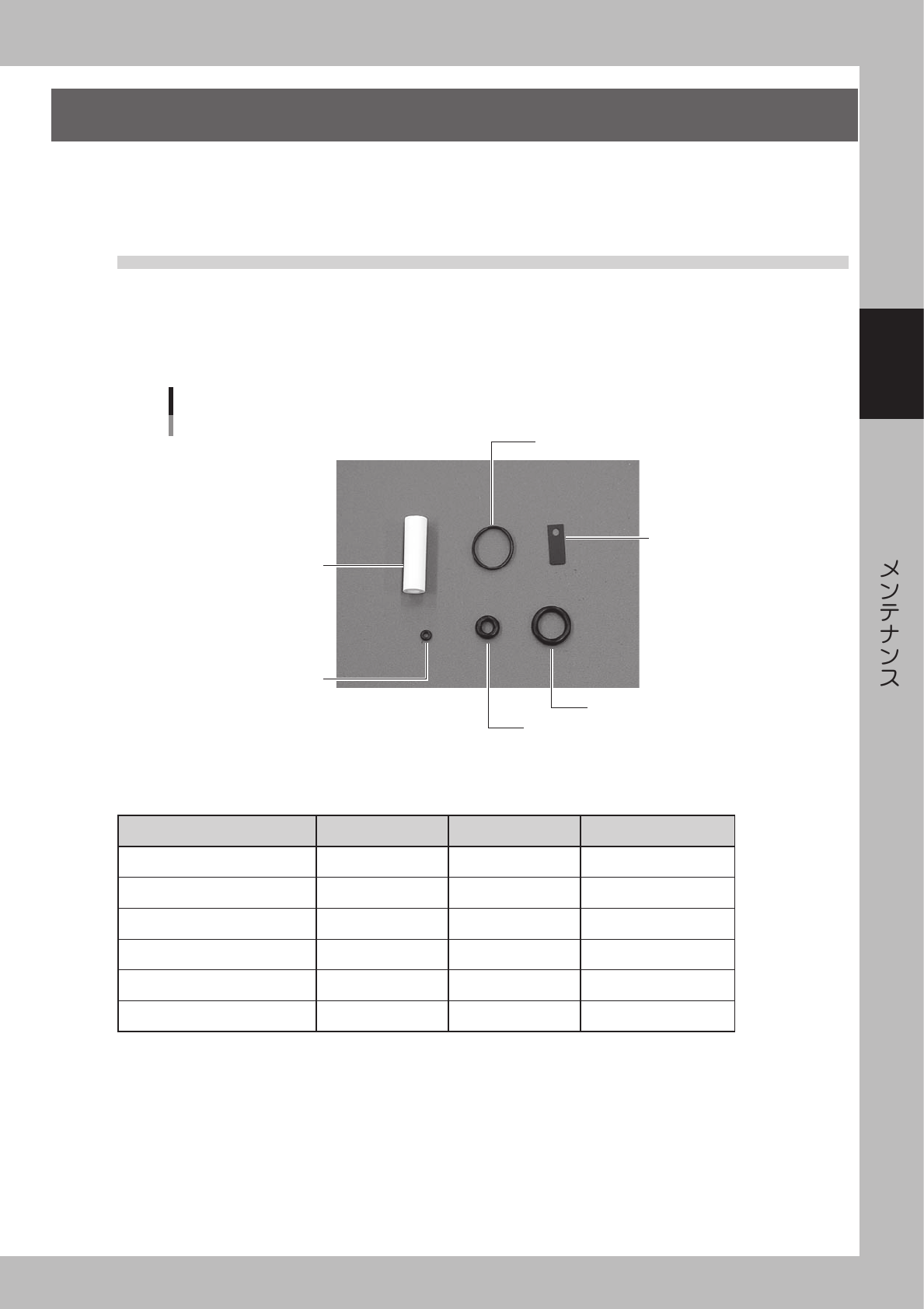

1.1.1 消耗品
消耗品とは、使用している間に徐々に機能が失われる可能性のある部品を示しています。本機では下記の部品
が消耗品としてメンテナンス時の交換を行います。
消耗品
同梱品
エジェクターフィルター
ノズル板バネ
ノズルType65A用先端Oリング
ノズルType64A用先端Oリング
ノズルType61A, 62A用
ノズル内Oリング
エジェクターOリング
42100-E2-00
■ 消耗品リスト
同梱品
名称 部品名称 部品番号 備考
ノズル板バネ
LEAFSPRING KG7-M7137-00X
エジェクターフィルター
FILTER K46-M8527-C0X
エジェクター O リング
O-RING 90990-17J008
Type64A ノズル先端 O リング
O-RING 90200-02J015 T1.9, φ 1.5(Inner)
Type65A ノズル先端 O リング
O-RING 90990-17J015 T1.9, φ 8.8(Inner)
ノズル内部用 O リング
O-RING 90990-17J006 T1.0, φ 1.2(Inner)
