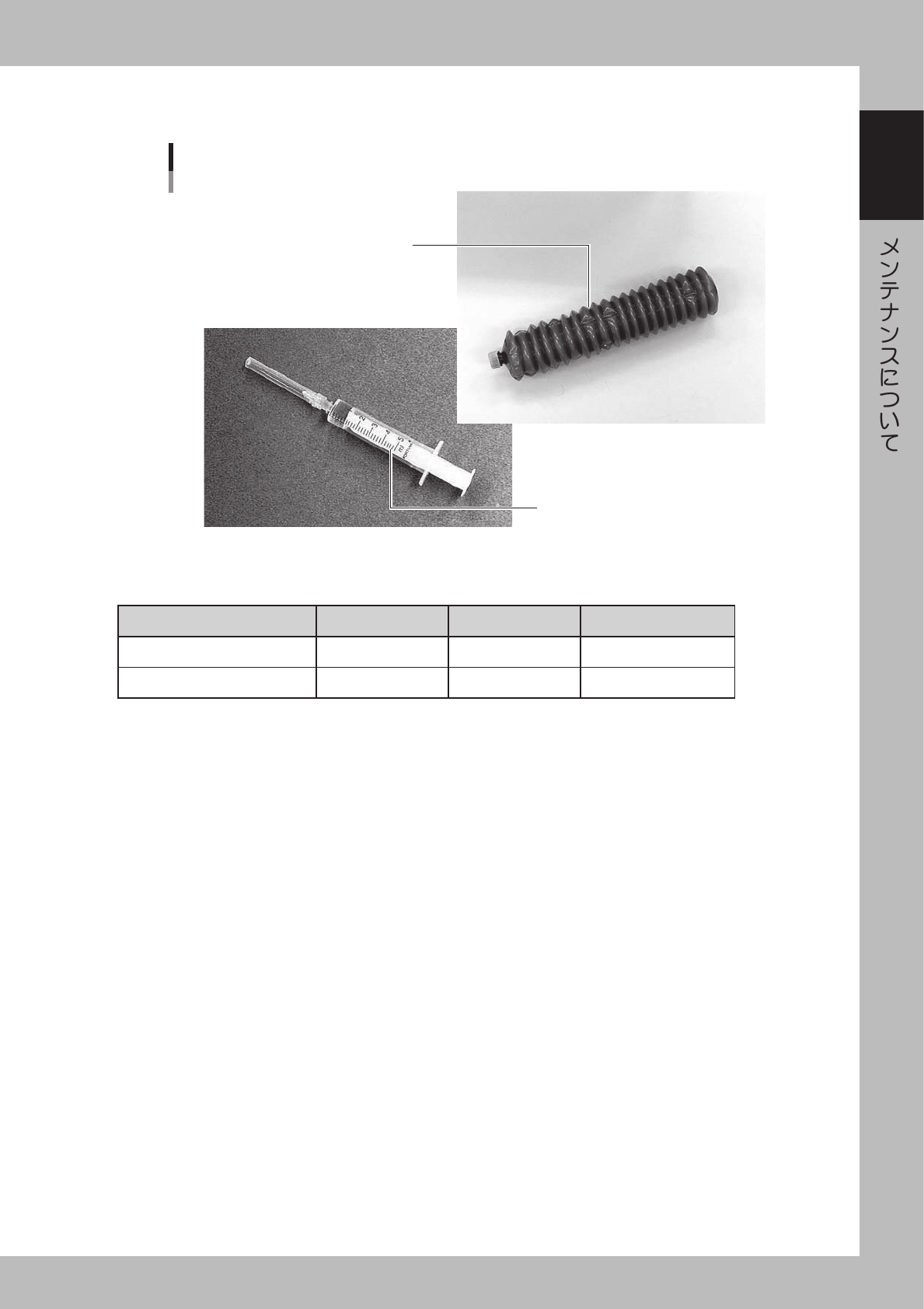

2.2.2 給油ツール・グリス
給油・グリスツール
同梱品
リチウム系グリス NSL
ノズルホルダー部給油用シリンジ
42105-E4-00
■ 給油ツール・グリスリスト
同梱品
名称 部品名称 部品番号 備考
リチウム系グリス
GREASEPACK K48-M3856-00X NSL80g
ノズルホルダー部給油用シリンジ
SYRYNGEOIL KV8-M8870-00X タービン油VG32
1-8
1

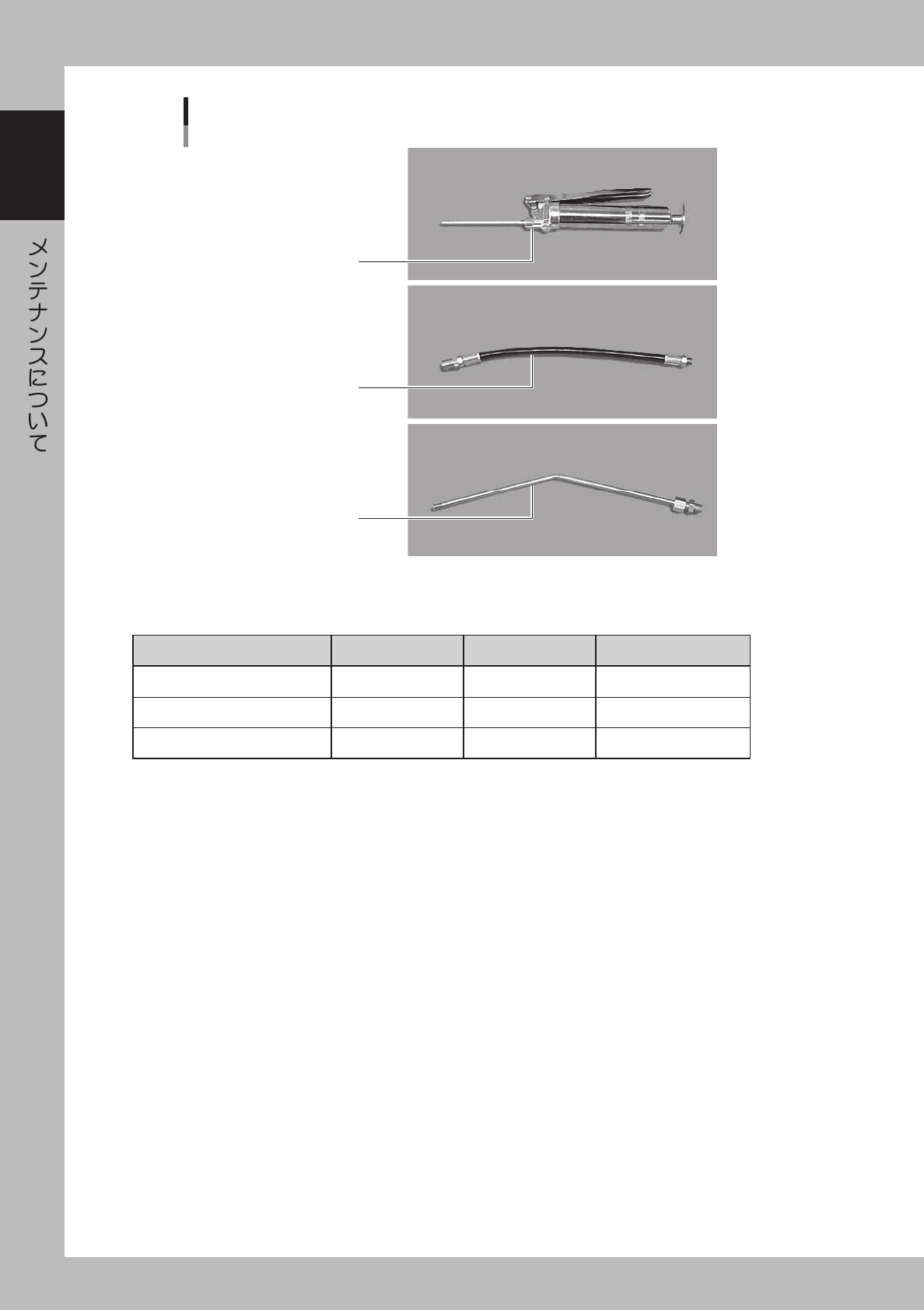

給油・グリスツール
オプション購入品
グリスガン
グリスガン用ノズル
(フレキタイプ)
グリスガン用ノズル
(折り曲げタイプ)
42106-E4-00
■ 給油ツール・グリスリスト
オプション購入品
名称 部品名称 部品番号 備考
グリスガン
GREASEGUN K48-M3852-00X PH-100
グリスガン用ノズル
GREASENOZZLE K48-M3857-00X チャックフレキタイプ
グリスガン用ノズル
GREASENOZZLE K48-M3854-00X 30°折り曲げタイプ
1-9
1
2.3 必要工具
メンテナンスに必要な下記の工具およびツールを用意してください。
■ 工具リスト
●：同梱付属品 ○：オプション購入品
名称 適用
●プラスドライバー
大・小
●マイナスドライバー
大・小
プラス精密ドライバー
#0・#1( ノズル板バネ交換、バルブ交換に使用 )
●6 角レンチセット
1 セット
ピンセット
エジェクターフィルターの交換に使用します。
●ノズルホルダー部給油用シリンジ
タービン油(VG32) の給油に使用します。
○グリスガン
グリス補給用(K48-M3852-00X)
○エアガン
清掃用(KU4-M8590-00X)
○音波洗浄器
ノズルの洗浄に使用します。
○ニードル ASSY
ノズルブロック孔の清掃用(KV8-M8883-A0X)
■ その他のツールリスト
●：同梱付属品 ○：オプション購入
名称 適用
●グリス( リチウム：NSL)
XY 軸に使用します。
●グリス( シリコン )
タレット部 O リングに使用します。
タービン油(VG32)
ノズルホルダー部およびノズルに使用します。
ペーパーウエス
ホコリのでないものを用意してください。
洗浄用アルコール
IPA( イソプロピルアルコール ) またはエタノールを用意してください。
紙コップまたはトレイ
スプライン清掃時に使用します。
マーカーペン
コンベアベルトの交換時のマーキングに使用します。
●光学系清掃用綿棒
ハーフミラーおよび各照明の清掃に使用します。
○レンズクリーナー
マルチカメラのレンズの清掃などに使用します。
○光学系ブラシ
カメラ照明などの清掃に使用します。
●クリーニングツールキット
スプラインシャフトの清掃に使用します。
■ 安全保護具
名称 適用
防塵メガネ
IPA およびエアーガン等、エアーブローを行う時は必ず使用してください。
防塵マスク
