S-18
S
YV88Xg-S

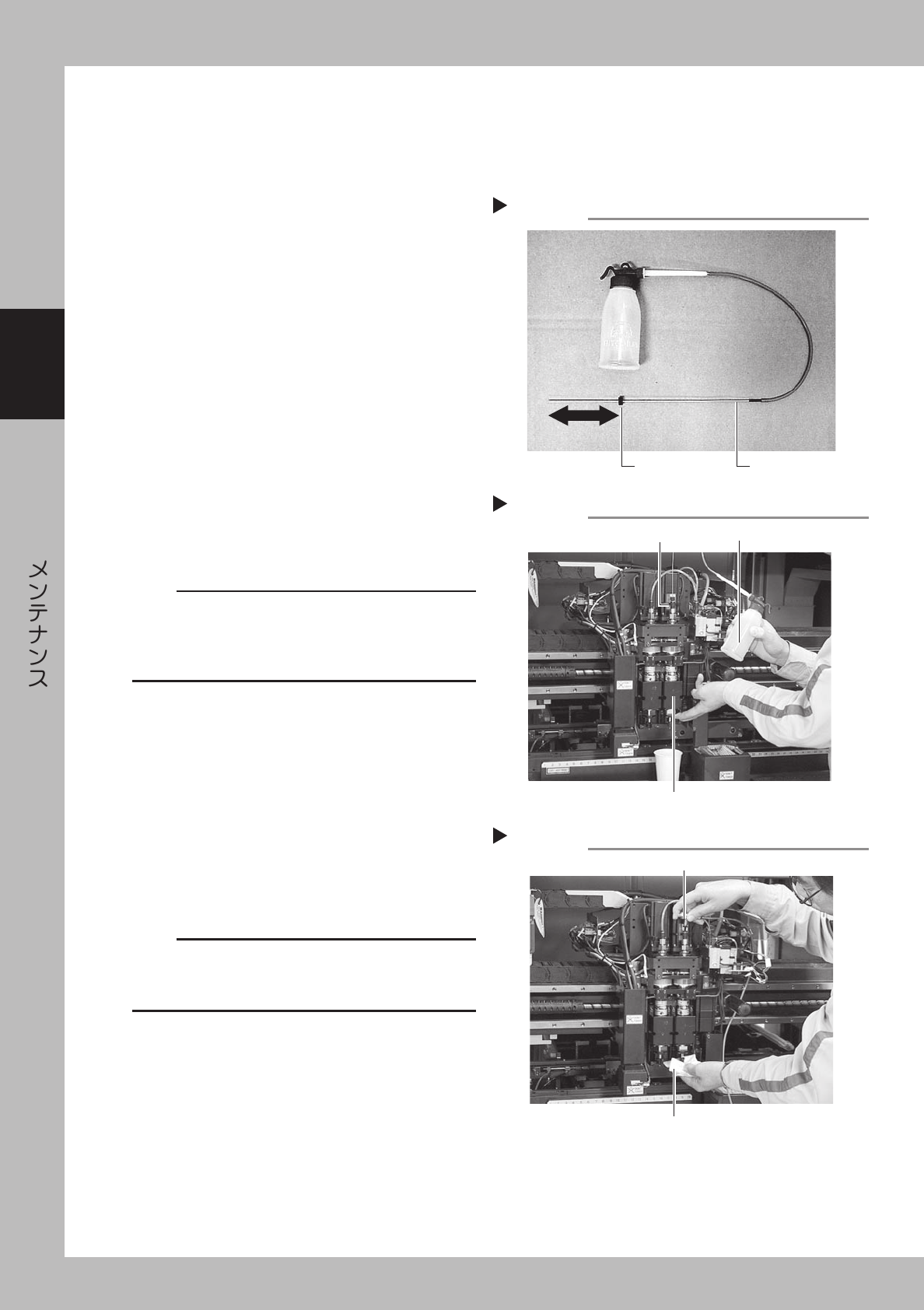

3.3.2 スプラインシャフトの清掃
スプラインシャフトのエア経路内に異物が付着していたり、汚れなどが付着していると吸装着エラー発生の原
因となります。下記にスプラインシャフトの清掃方法を述べます。
1
供給エアとマシンの電源を切ります。
マシン左下のエア供給 / 排出スイッチを右に回し
てエア供給を止め、さらにソフトウェアを終了し、
マシンの電源スイッチを OFF にしてください。
2
クリーニングツールを用意します。
1. クリーニングツールの容器に IPA を入れます。
2. クリーニングツールのノズルストッパーを、
先端から約 55mm の位置にスライドさせます。
3. 洗浄するヘッドの下に、受け皿（紙コップなど）
を置きます。（後述の手順で IPA を注入したと
き下に流れ出るため）
42343-E2-00
3
スプラインシャフト内を清掃します。
ヘッドを一番上に押し上げジョイント部にクリー
ニングツールの先端を差し込んで IPA を流して
シャフト内部を洗浄します。
42344-E2-00
c
注意
IPA 以外の溶剤は使用しないでください。また、スプライン
シャフト外に IPA が流れないように注意してください。IPA
が流れ出ると、スプラインシャフトのパッキンのグリスを
流してしまいます。
4
洗浄したスプラインシャフトをエアブ
ローします。
1. エアガンを使用して、ロックナット中央の穴
からスプラインシャフトのエア経路をブロー
します。
2. Step3 の作業を繰り返してスプラインシャフ
ト内を IPA で洗浄し、再びエアブローします。
3. 上記作業を数回繰り返して、流れ出る IPA が
きれいになったらエアブローを終了します。
42345-E2-00
c
注意
エアブローをするときは、受け皿などを取り除いて、代わ
りにウエスなどを使用して IPA が飛散しないようにしてく
ださい。
5
真空レベルを確認します。
[ 装置 ] ー「ヘッド」タブ画面の [ バキューム ] ボ
タンを押して、吸着の状態を確認してください。
数値は前述「2.1.1ソフトウェアで確認する」の、
「スプラインエア経路の数値」表を参照してくだ
さい。
ストッパーの設定
Step 2
ストッパー
ノズル
ストッパー
ノズル
55mm
スプラインシャフトのエア経路洗浄
Step 3
クリーニングツール
ジョイント
ヘッドを上に押し上げる
スプラインシャフトのエアブロー
Step 4
エアガンでブローする
ウエス
S-19
S
YV88Xg-S
4.消耗品の交換方法

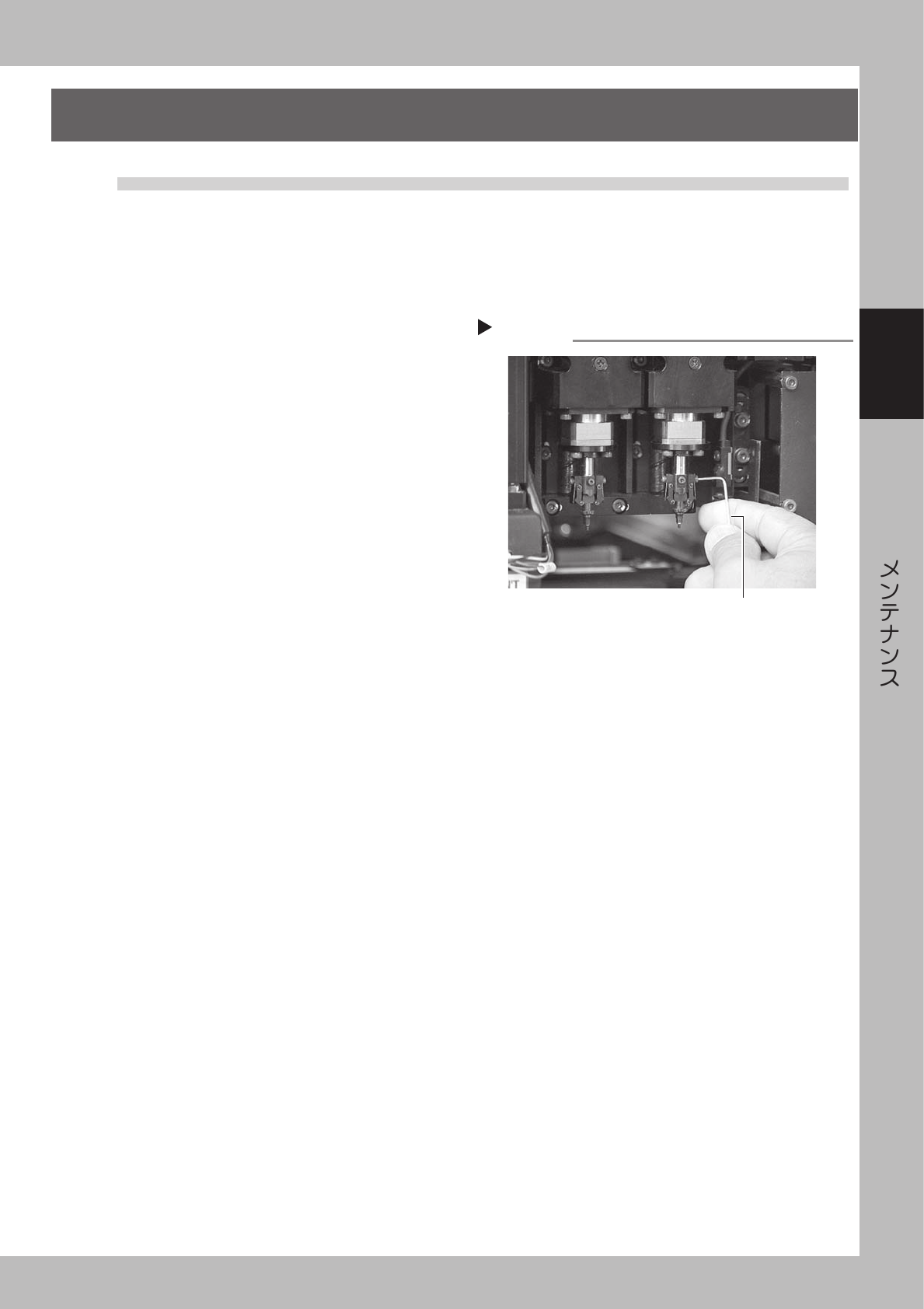

4.1 ノズル板バネの交換
e
1
ノズルを取り外します。
非常停止ボタンを押してノズルを取り外してくだ
さい。作業を安全に行うため、必ずマシンを非常
停止状態にしてください。
2
板バネを外します。
六角レンチ (1.5) で取付けネジを外し、板バネを
ノズルアームASSY から取り外してください。
42400-E2-00
3
板バネを取り付けます。
新しい板バネを上に当てつけながら六角レンチ
(1.5) で取付けネジで組付けてください。このと
き、ワッシャーの付け忘れに注意してください。
4
取り付け状態を確認します。
1. 板バネとローラーのすき間を確認します。
2. ノズルの脱着を数回繰り返し、緩みがないか
確認します。
ノズル板バネを取り外す
Step 2
六角レンチ(1.5)
S-20
S
YV88Xg-S
4.2 エジェクターバルブの交換
機能低下が認められたエジェクターバルブは下記の手順で交換してください。
1
供給エアとマシンの電源を切ります。
マシン左下のエア供給 / 排出スイッチを右に回し
てエア供給を止め、さらにソフトウェアを終了し、
マシンの電源スイッチを OFF にしてください。
42411-E2-00
2
コネクター類を外します。
吸着バルブ、ブローバルブのコネクターを外して
ください。
3
ブローバルブを取り外します。
ブローバルブの固定ネジ 2 本をプラス精密ドライ
バーで外し、ブローバルブを取り外してください。
42405-E2-00
4
エジェクターバルブを取り外します。
エジェクターバルブの固定ネジ 2 本をプラス精密
ドライバーで外し、エジェクターバルブを取り外
してください。
42412-E2-00
5
新しいエジェクターバルブを取り付け
ます。
Step3、4 と逆の手順でブローバルブと新しいエ
ジェクターバルブを取り付けてください。
c
注意
バルブ裏側のガスケットの付け忘れ、裏表、挟み込みなど
に注意してください。
6
コネクターを元に戻します。
交換したヘッドのブローバルブコネクター、エ
ジェクターバルブコネクターに接続してくださ
い。
7
エジェクターの動作状態を確認します。
供給エアとメイン電源を入れ、前項の「エジェク
ターバルブの動作確認」をもう一度行って、異常
な数値が出ないことを確認してください。
供給エアを切る
Step 1
エア供給/排出スイッチ
ブローバルブを外す
Step 3
ブローバルブ
エジェクターバルブを外す
Step 4
エジェクターバルブ
