4-1
4
1.ノズル板バネの交換
1
ノズル板バネが下を向いていることを
確認します。
ノズル板バネが下を向いていないときは、安全を
確認してから、[ ノズル変更 ] ボタンでノズルス
テーション上のノズルを指定してください。
e
2
非常停止ボタンを押します。
作業を安全に行うために、必ずマシンを非常停止
状態にしてください。
3
ノズルを取り外します。
交換したい板バネが付いているノズルを手で外し
てください。
4
ノズルブロックのギヤカバーを取り外
します。
ノズルブロックホルダーの切り欠き側のギヤカ
バーのネジ（前後各 1 本）をプラスドライバー
（No.2）で外し、ギヤカバーを取り外してください。
42352-E4-00
5
ノズルホルダー ASSY を取り外します。
ノズルブロックホルダーの切り欠き口から六角レ
ンチを入れて、ノズルホルダー ASSY を固定して
いるセットスクリューを緩め、ノズルホルダー
ASSY を取り外してください。
42353-E4-00
6
ノズル板バネを外します。
プラス精密ドライバーで取り付けネジを外し、板
バネを取り外してください。
42400-E4-00
7
ノズル板バネを取り付けます。
プラス精密ドライバーでネジを締めて、新しい板
バネをノズルホルダー ASSY に取り付けてくださ
い。このとき、ワッシャーを付け忘れないでくだ
さい。
8
ノズルホルダー ASSY を組み付けます。
Step4、5 と逆の手順でノズルホルダー ASSY を
元どおりノズルブロックに組み付けてください。
9
取り付け状態を確認します。
1. ノズルを取り付けて板バネとノズルの隙間の
確認とノズルの脱着を手で数回繰り返し、緩
みがないか確認します。
2. ノズルをステーションに戻します。
ギヤカバーを取り付ける
Step 4
プラスドライバー
ノズルブロックのギヤカバー
ノズルを取り外す
Step 5
6角レンチ
ノズル板バネを取り外す
Step 6
板バネ
取り付けネジ
ワッシャー
4-2
4

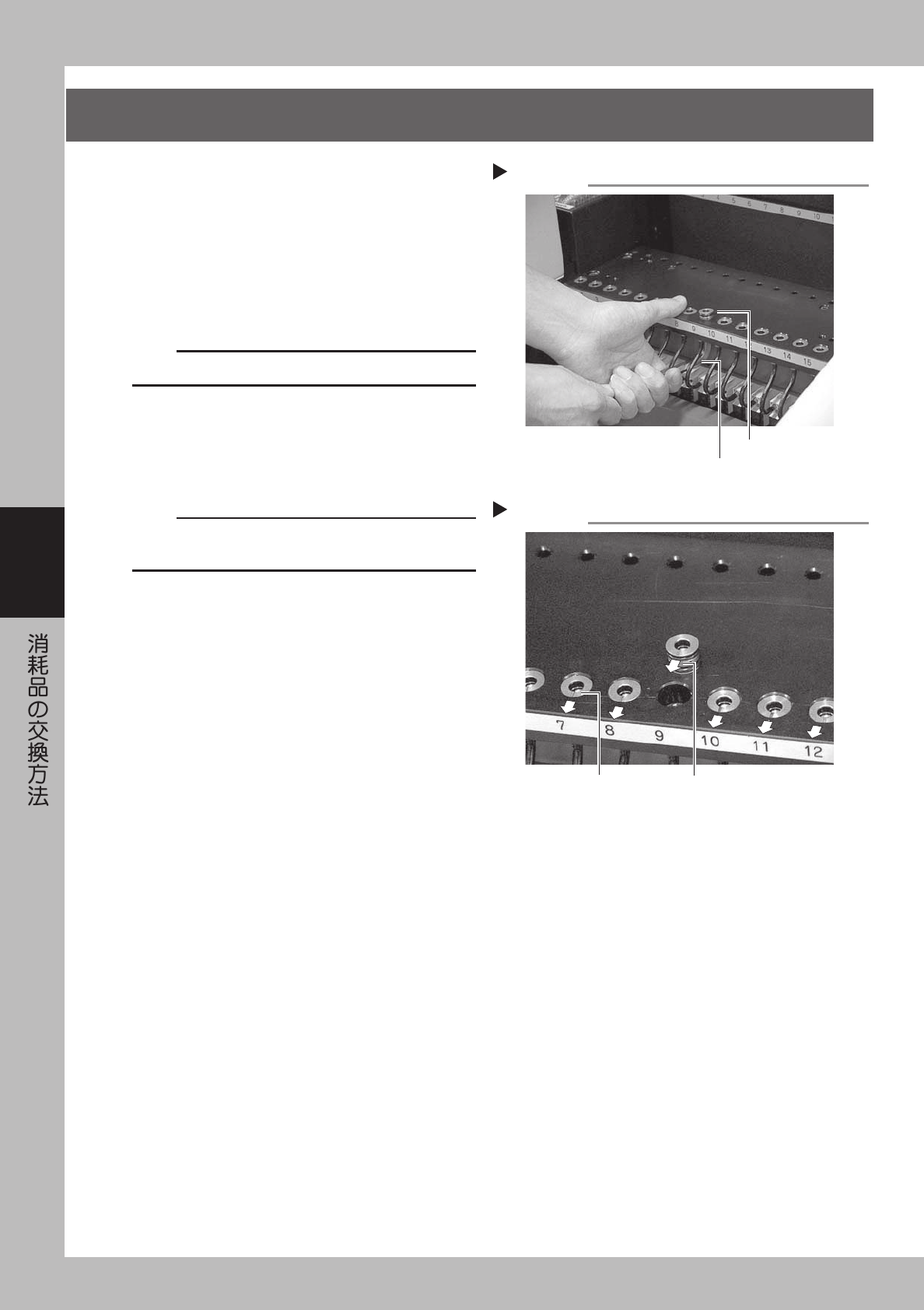

2.エアジョイントの交換
e
1
非常停止ボタンを押します。
作業を安全に行うために、必ずマシンを非常停止
状態にしてください。
2
エアジョイントを取り外します。
8mm 程度の大きめの 6 角レンチでフィーダープ
レートの下からエアジョイントを押し上げます。
42402-E5-00
c
注意
エアホースを傷つけないように注意してください。
3
エアジョイントを取り付けます。
新しいエアジョイントをマークが正面を向くよう
にして上から押し込んでください。
42403-E5-00
c
注意
向きを合わせずに取り付けるとエアホース内にゴミが入る
可能性がありますので注意してください。
4
動作を確認します。
1. フィーダーを取り付けます。
2. [ 装置 ] ボタンから「フィーダー」タブを開い
て ON/OFF 動作を行います。
エアジョイントの取り外し
Step 2
エアジョイント
6角レンチ
エアジョイントの取り付け
Step 3
マークの向き
マーク
4-3
4

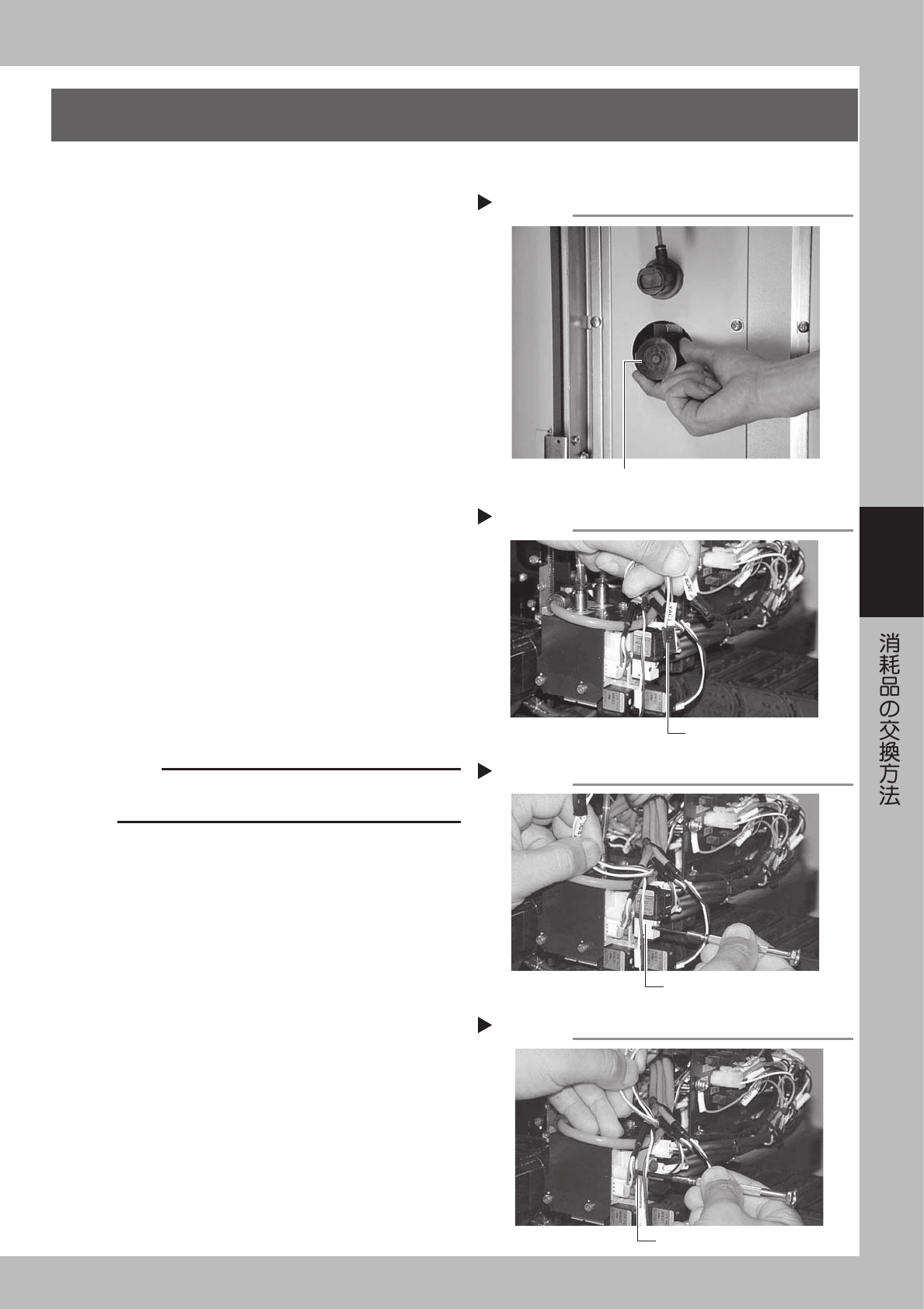

3.エジェクターバルブの交換
機能低下が認められたエジェクターバルブは下記の手順で交換してください。
1
供給エアとマシンの電源を切ります。
マシン左下パネル内のエア供給 / 排出スイッチを
右に回してエア供給を止め、さらにソフトウェア
を終了し、マシンの電源スイッチを OFF にして
ください。
42411-E4-00
2
コネクター類を外します。
吸着バルブ、ブローバルブのコネクターを外して
ください。
42404-E4-00
3
ブローバルブを取り外します。
ブローバルブの固定ネジ 2 本をプラス精密ドライ
バーで外し、ブローバルブを取り外してください。
42405-E4-00
4
エジェクターバルブを取り外します。
エジェクターバルブの固定ネジ 2 本をプラス精密
ドライバーで外し、エジェクターバルブを取り外
してください。
42412-E4-00
5
新しいエジェクターバルブを取り付け
ます。
Step3、4 と逆の手順でブローバルブと新しいエ
ジェクターバルブを取り付けてください。
c
注意
バルブ裏側のガスケットの付け忘れ、裏表、挟み込みなど
に注意してください。
6
コネクターを元に戻します。
交換したヘッドのブローバルブコネクター、エ
ジェクターバルブコネクターを接続してくださ
い。
7
エジェクターの動作状態を確認します。
供給エアとメイン電源を入れ、異常な数値が出な
いことを確認してください。
供給エアを切る
Step 1
エア供給/排出スイッチ
コネクターを外す
Step 2
コネクター
ブローバルブを外す
Step 3
ブローバルブ
エジェクターバルブを外す
Step 4
エジェクターバルブ
