3-18
3
■フィルターの清掃
1
フィルターカップを取り外します。
前項「フィルターカップの清掃」を参照してくだ
さい。
2
エアフィルターを取り外します。
白い部分をねじって( 上から見て時計方向に )
フィルターを取り外してください。
42323-E4-00
3
エアフィルターの汚れを清掃します。
エアガンでエアフィルターの汚れを吹き飛ばして
ください。汚れがひどくて除去できない場合は、
エアフィルターを交換してください。
4
エアフィルターを取り付けます。
白い部分をねじってエアフィルターを元どおりに
取り付けてください。
42324-E4-00
5
フィルターカップを取り付けます。
n
要点
上記と同様の手順でミストフィルターの清掃も行ってくだ
さい。

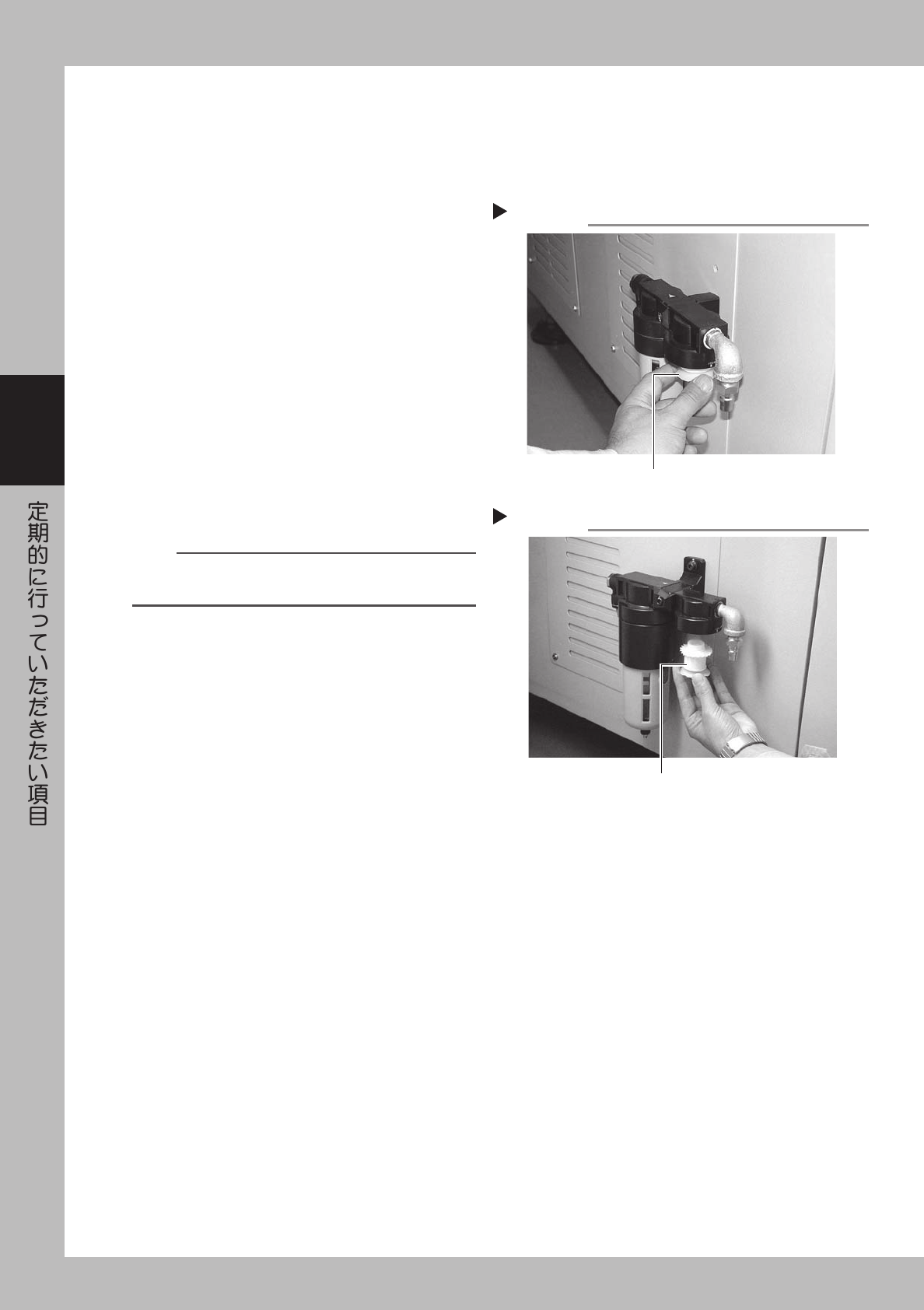

エアフィルターの取り外し
Step 2
ここをねじって取り外す
エアフィルターの取り付け
Step 4
フィルター
3-19
3
2.5 カメラレンズの清掃
ホコリや何らかの原因でレンズが汚れる場合がありますので定期的に清掃することをお勧めします。
e
1
非常停止ボタンを押します。
作業を安全に行うために、必ずマシンを非常停止
状態にしてください。
2
コネクターを外します。
カメラユニットの手前右側にあるコネクター
(CN7) を取り外してください。ペンライトなどで
カメラ照明の真上から照らすとカメラレンズが見
えます。
42387-E4-00
3
カメラレンズを清掃します。
1. ブローブラシで大まかなホコリを飛ばします。
2. 付属の綿棒にレンズクリーナー液を数滴付け
てレンズの汚れを拭き取ってください。
42388-E4-00
4
コネクターを元に戻します。
コネクター (CN7) を元の位置に取り付けてくださ
い。
コネクターの取り外し
Step 2
コネクター(CN7)
カメラレンズの清掃
Step 3
カメラレンズ
ペンライト
レンズクリーナー液を
つけた綿棒
3-20
3
3.6 ヶ月または 1 年
3.1 エジェクターフィルターの清掃・交換
供給エアの状態や稼働時間にもよりますが、通常 6 ヶ月程度でエジェクターフィルターを点検してください。
多少の汚れならエアガンで汚れを除去し、それ以上の場合は交換をお勧めします。
e
1
非常停止ボタンを押します。
作業の安全のため、必ずマシンを非常停止状態に
してください。
2
フィルターキャップを取り外します。
マイナスドライバーでキャップを緩めて取り外し
てください。
42330-E4-00
3
フィルターを清掃します。
ピンセットなどでフィルターを外し、フィルター
の汚れ具合が少量であれば、エアーガンで清掃し
て元に戻してください。
42331-E4-00
4
汚れがひどければ、フィルターを交換
します。
汚れがひどい、または変色している場合にはエア
フィルターを新しいものに交換してください。
（稼働時間にもよりますが、交換の目安は半年に
１回です。）
5
キャップを取り付けます。
キャップにエアフィルターをはめてヘッドに取り
付けてください。このとき、キャップ部の O リン
グをヘッド側にはめ込んでおいてください。
42332-E4-00
フィルターキャップを取り外す
Step 2
フィルターキャップ
マイナスドライバー
フィルターを清掃します
Step 3
エアガン フィルター
フィルターを取り付ける
Step 5
