S-15 S YV88Xg-S 3 . 1 . 3 タ イ プ 6 4 A , 6 5 A ノ ズ ル の 清 掃 e 1 ノ ズ ル を 取 り 外 し ま す 。 非 常 停 止 ボ タ ン を 押 し て ノ ズ ル を 取 り 外 し て く だ さ い 。 作 業 を 安 全 に 行 う た め 、 必 ず マ シ ン を 非 常 停 止 状 態 に し て く だ さ い 。 2 O リ ン グ を 取 り 外 し …
S-14
S
YV88Xg-S
3.1.2 タイプ 63A,66A ノズルの清掃
e
1
ノズルを取り外します。
非常停止ボタンを押してノズルを取り外してくだ
さい。作業を安全に行うため、必ずマシンを非常
停止状態にしてください。
2
ノズルを洗浄します。
ノズルをアルコール（IPA）に浸してから、歯ブ
ラシなどで磨いてください。
3
エアブローします。
ノズル内部をエアガンなどで吹いてください。
42302-E2-00
ノズル内のエアブロー
Step 3
エアガン
S-15
S
YV88Xg-S
3.1.3 タイプ 64A,65A ノズルの清掃
e
1
ノズルを取り外します。
非常停止ボタンを押してノズルを取り外してくだ
さい。作業を安全に行うため、必ずマシンを非常
停止状態にしてください。
2

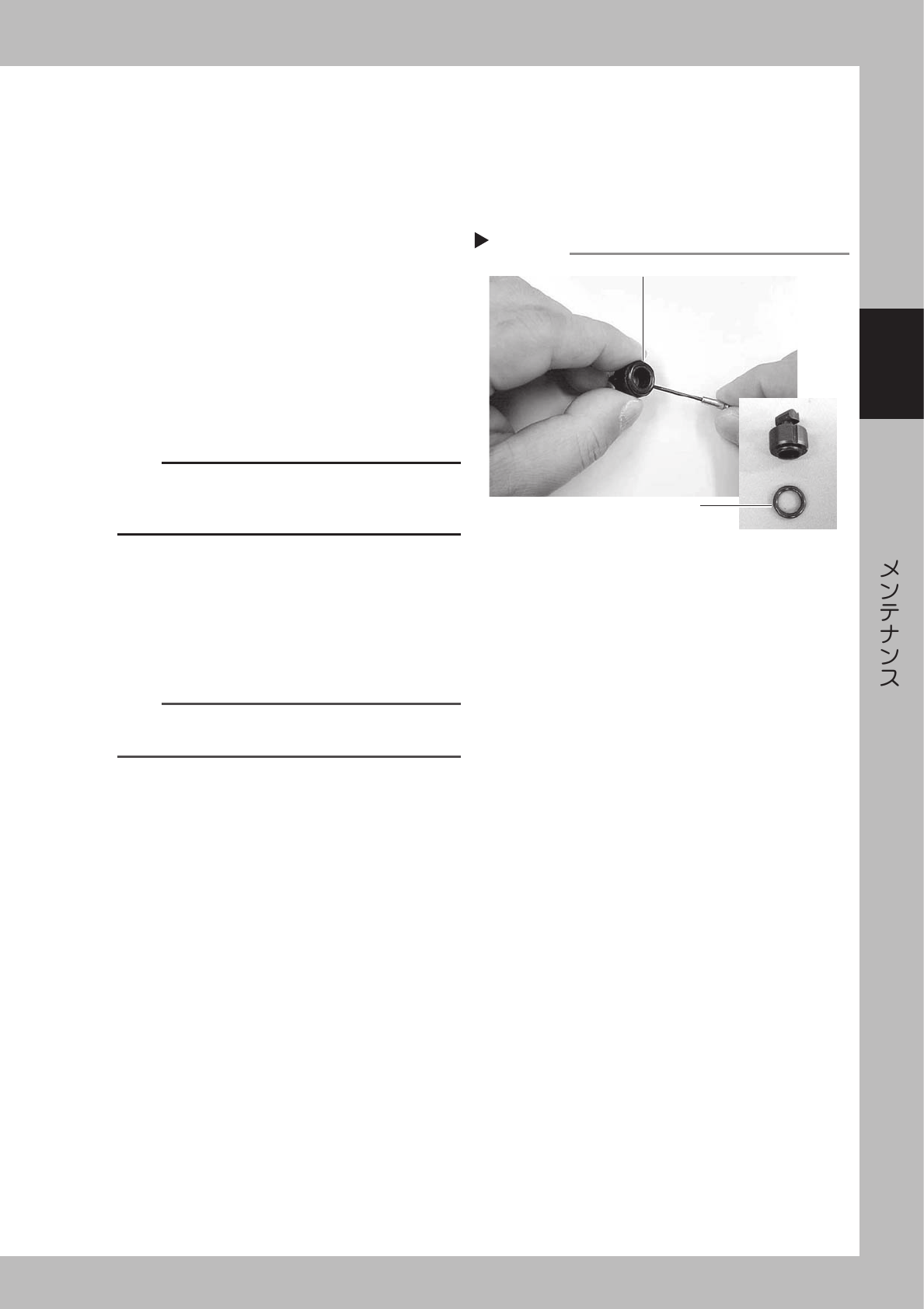

O リングを取り外します。
O リングにキズを付けないように注意して、ノズ
ル先端の O リングをマイナス精密ドライバーなど
で取り外してください。
42303-E2--00
3
ノズルを洗浄します。
ノズルをアルコール（IPA）に浸してから、歯ブ
ラシなどで磨いてください。O リングはきれいな
布で拭いてください。
c
注意
ノズルに付いていた O リングはアルコールに漬けないでく
ださい。
O リングが伸びて使用に適さなくなります。
4
エアブローします。
ノズル内部をエアガンで吹いてください。
5
ノズルを元に戻します。
ノズル先端に O リングをはめ、ノズルを元に戻し
てください。
n
要点
O リングが劣化していたり、傷が付いているときは交換し
てください。
ノズルからOリングを外す
Step 2
取り外したOリング
タイプ64A, 65AノズルからOリングを外す
S-16
S
YV88Xg-S
3.2 毎月または隔月
毎月または隔月に下記の項目を行ってください。
■X 軸、Y 軸および W 軸ボルスクリューの清掃と給油
第 3 章「2.2X,Y,W 軸ボルスクリューの清掃・給油」を参照してください。
■X 軸、Y 軸および W 軸リニアガイドの清掃と給油
第 3 章「2.3X,Y,W 軸リニアガイドの清掃・給油」を参照してください。
■エア / ミストフィルターの点検と清掃
第 3 章「2.4エア / ミストフィルターの点検・清掃」を参照してください。
■カメラレンズの清掃
第 3 章「2.5カメラレンズの清掃」を参照してください。
