S-17 S YV88Xg-S 3 . 3 6 ヶ 月 ま た は 1 年 3 . 3 . 1 エ ジ ェ ク タ ー フ ィ ル タ ー の 清 掃 と 交 換 供 給 エ ア ー の 状 態 や 稼 働 時 間 に も よ り ま す が 、 通 常 6 ヶ 月 ご と に エ ジ ェ ク タ ー フ ィ ル タ ー を 点 検 し て く だ さ い 。 多 少 の 汚 れ な ら エ ア ガ ン で 汚 れ を 除 去 …

S-16
S
YV88Xg-S
3.2 毎月または隔月
毎月または隔月に下記の項目を行ってください。
■X 軸、Y 軸および W 軸ボルスクリューの清掃と給油
第 3 章「2.2X,Y,W 軸ボルスクリューの清掃・給油」を参照してください。
■X 軸、Y 軸および W 軸リニアガイドの清掃と給油
第 3 章「2.3X,Y,W 軸リニアガイドの清掃・給油」を参照してください。
■エア / ミストフィルターの点検と清掃
第 3 章「2.4エア / ミストフィルターの点検・清掃」を参照してください。
■カメラレンズの清掃
第 3 章「2.5カメラレンズの清掃」を参照してください。

S-17
S
YV88Xg-S
3.3 6 ヶ月または 1 年

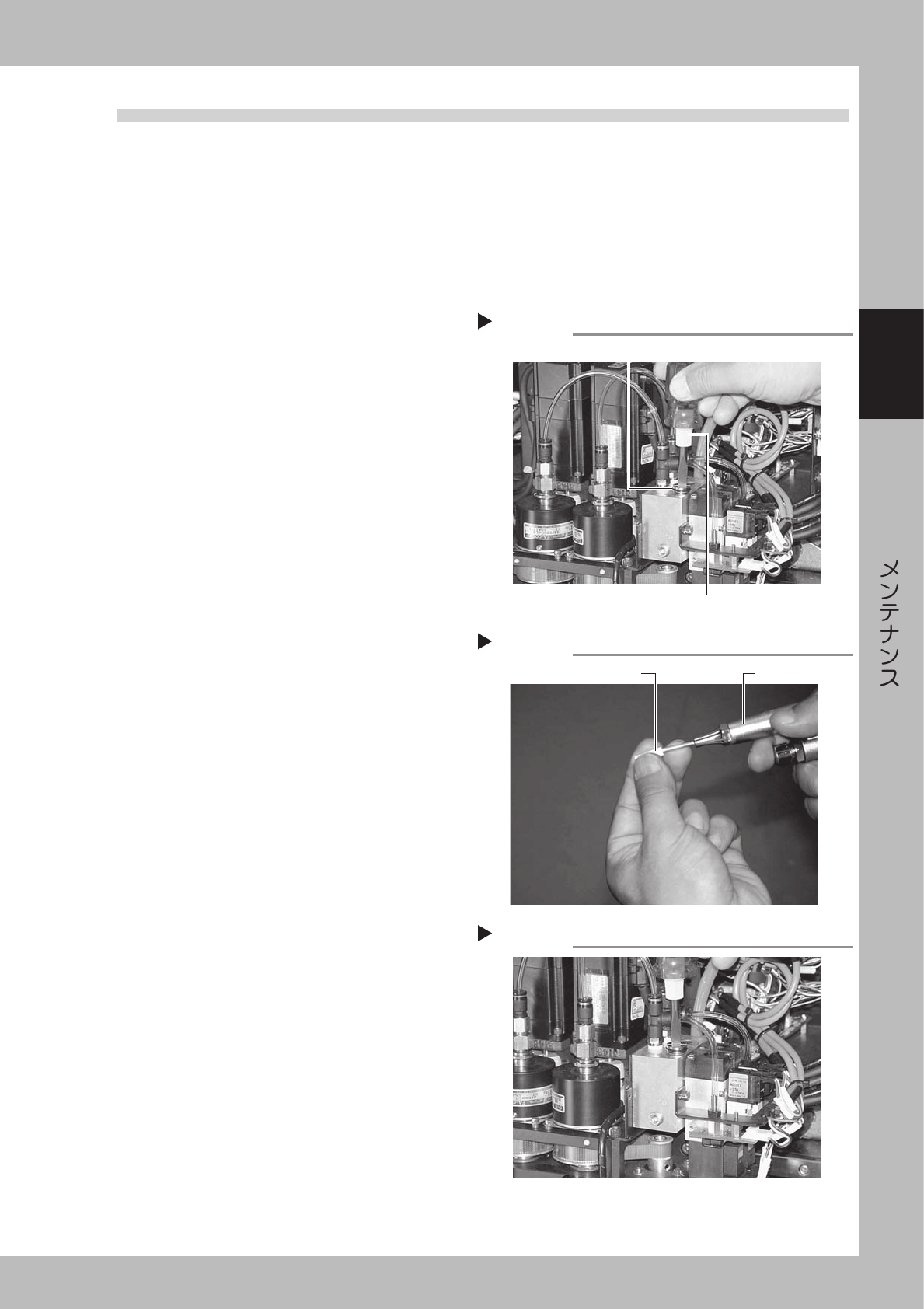

3.3.1 エジェクターフィルターの清掃と交換
供給エアーの状態や稼働時間にもよりますが、通常 6 ヶ月ごとにエジェクターフィルターを点検してください。
多少の汚れならエアガンで汚れを除去し、それ以上の場合は交換をお勧めします。
e
1
非常停止ボタンを押します。
作業を安全に行うため、必ずマシンを非常停止状
態にしてください。
2
フィルターキャップを取り外します。
マイナスドライバーでキャップを緩めて取り外し
てください。
42330-E2-00
3
フィルターを清掃します。
ピンセットなどでフィルターを外し、フィルター
の汚れ具合が少量であれば、エアーガンで清掃し
て元に戻してください。
42331-E2-00
4
汚れがひどければ、フィルターを交換
します。
汚れがひどい、または変色している場合にはエア
フィルターを新しいものに交換します。
( 稼働時間にもよりますが、交換の目安は半年に
1回です。)
5
キャップを取り付けます。
キャップにエアフィルターをはめてヘッドに取り
付けてください。このとき、キャップ部の O リン
グをヘッド側に取り付けておいてください。
42332-E2-00
フィルターキャップを取り外す
Step 2
フィルターキャップ
マイナスドライバー
フィルターを清掃します
Step 3
エアガン フィルター
フィルターを取り付ける
Step 5

S-18
S
YV88Xg-S
3.3.2 スプラインシャフトの清掃
スプラインシャフトのエア経路内に異物が付着していたり、汚れなどが付着していると吸装着エラー発生の原
因となります。下記にスプラインシャフトの清掃方法を述べます。
1
供給エアとマシンの電源を切ります。
マシン左下のエア供給 / 排出スイッチを右に回し
てエア供給を止め、さらにソフトウェアを終了し、
マシンの電源スイッチを OFF にしてください。
2
クリーニングツールを用意します。
1. クリーニングツールの容器に IPA を入れます。
2. クリーニングツールのノズルストッパーを、
先端から約 55mm の位置にスライドさせます。
3. 洗浄するヘッドの下に、受け皿(紙コップなど)
を置きます。(後述の手順で IPA を注入したと
き下に流れ出るため)
42343-E2-00
3
スプラインシャフト内を清掃します。
ヘッドを一番上に押し上げジョイント部にクリー
ニングツールの先端を差し込んで IPA を流して
シャフト内部を洗浄します。
42344-E2-00
c
注意
IPA 以外の溶剤は使用しないでください。また、スプライン
シャフト外に IPA が流れないように注意してください。IPA
が流れ出ると、スプラインシャフトのパッキンのグリスを
流してしまいます。
4
洗浄したスプラインシャフトをエアブ
ローします。
1. エアガンを使用して、ロックナット中央の穴
からスプラインシャフトのエア経路をブロー
します。
2. Step3 の作業を繰り返してスプラインシャフ
ト内を IPA で洗浄し、再びエアブローします。
3. 上記作業を数回繰り返して、流れ出る IPA が
きれいになったらエアブローを終了します。
42345-E2-00
c
注意
エアブローをするときは、受け皿などを取り除いて、代わ
りにウエスなどを使用して IPA が飛散しないようにしてく
ださい。
5
真空レベルを確認します。
[ 装置 ] ー「ヘッド」タブ画面の [ バキューム ] ボ
タンを押して、吸着の状態を確認してください。
数値は前述「2.1.1ソフトウェアで確認する」の、
「スプラインエア経路の数値」表を参照してくだ
さい。
ストッパーの設定
Step 2
ストッパー
ノズル
ストッパー
ノズル
55mm
スプラインシャフトのエア経路洗浄
Step 3
クリーニングツール
ジョイント
ヘッドを上に押し上げる
スプラインシャフトのエアブロー
Step 4
エアガンでブローする
ウエス
