第 4 章 消耗品の交換方法 目次 1 . ノ ズ ル 板 バ ネ の 交 換 4 - 1 2 . エ ア ジ ョ イ ン ト の 交 換 4 - 2 3 . エ ジ ェ ク タ ー バ ル ブ の 交 換 4 - 3 4 . フ ィ ー ダ ー バ ル ブ の 交 換 4 - 4 5 . 基 板 搬 送 部 の 清 掃 と ベ ル ト 交 換 4 - 5 6 . …
3-26
3

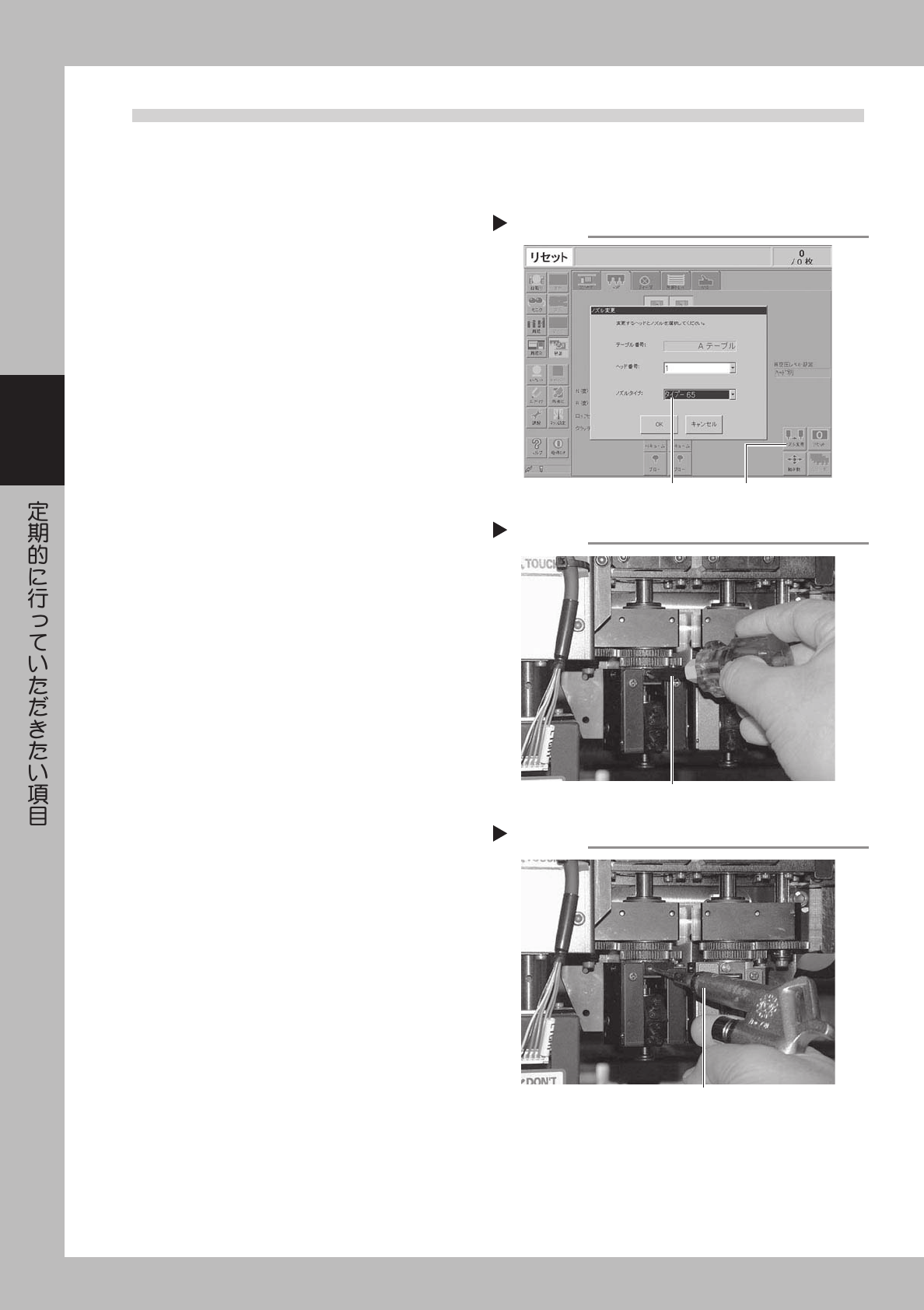

3.3 タレット部エア経路の清掃
ヘッド先端のタレット部では、FNC ノズル ASSY が回転しながらノズルチェンジを行います。この FNC ノズ
ル ASSY のロックと解除を行うために、エア駆動によるロックピンとクラッチが使われています。このエア経
路内の汚れは吸装着エラーの原因となります。下記にタレット部エア経路の清掃方法を述べます。
1
ノズルを選択します。
[ 装置 ] ー「ヘッド」タブ画面の [ ノズル変更 ] ボ
タンで、ヘッド１と２に「タイプ -65」ノズルを
選択してください。
46351-E4-00
e
2
非常停止ボタンを押します。
作業を安全に行うため、必ずマシンを非常停止状
態にしてください。
3
クリーニング穴の栓ネジを取り外しま
す。
1. FNC ノズル部を回して、ノズルブロックホル
ダーのクリーニング穴の栓に使われているネ
ジを正面に向けます。
2. クリーニング穴の栓ネジをマイナスドライ
バーで取り外します。
42350-E4-00
4
エアブローします。
ノズルの下にウェスなどを敷いて、クリーニング
穴の中にエアガンでブローしてください。
42351-E4-00
5
クリーニング穴の栓ネジを取り付けま
す。
エアブローが終わったら、クリーニング穴の栓ネ
ジをマイナスドライバーで締め込んでください。
6
組み付け後の確認
ノズルをタイプ 65F に交換して、負圧確認画面で
「MAX」の数値を読みとってください。
42351-E4-00
ノズルを指定する
Step 1
[ノズル変更]ボタン 指定ノズル
クリーニング穴の栓ネジを外す
Step 3
マイナスドライバー
エアブローする
Step 4
エアガン
4-1
4

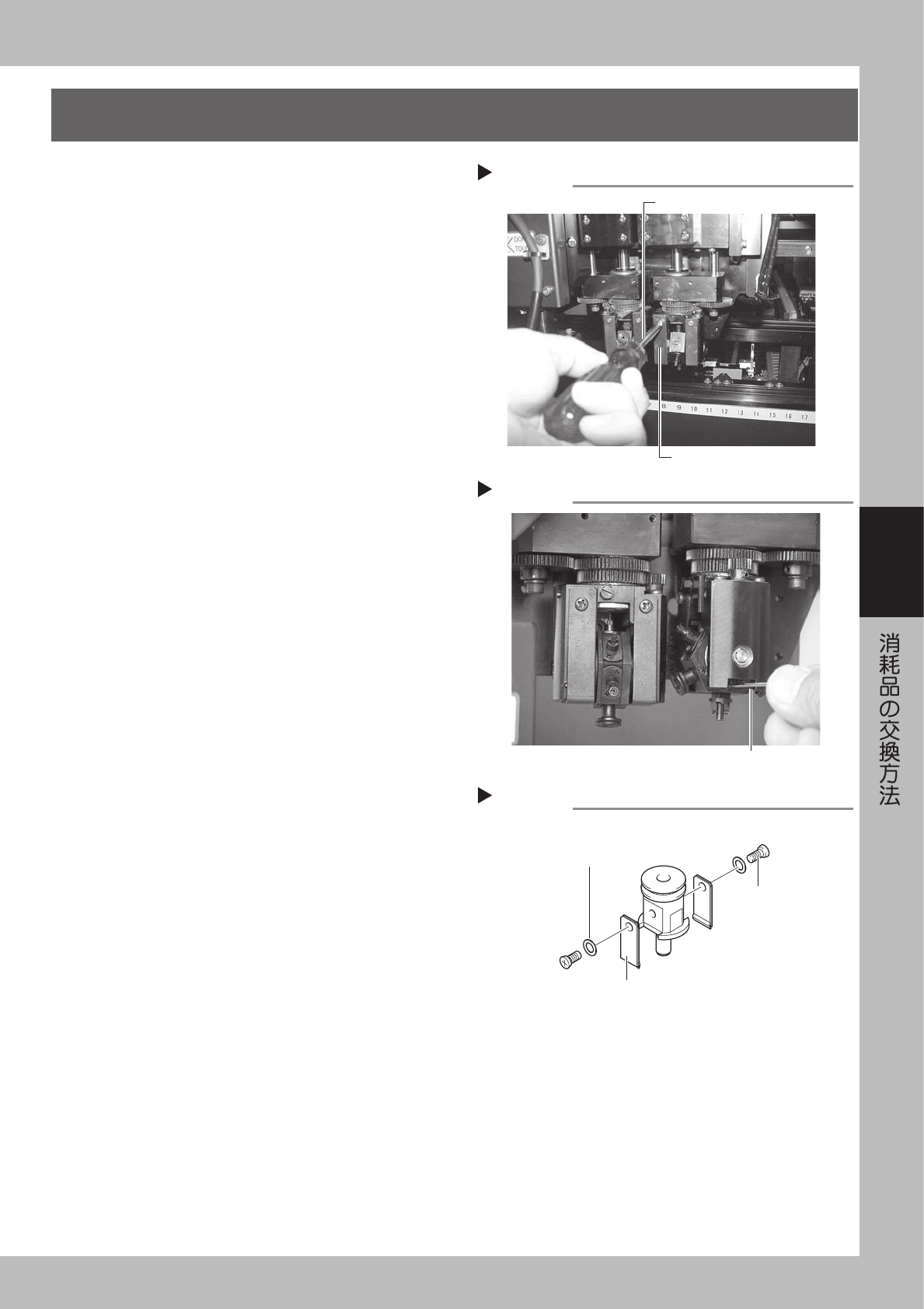

1.ノズル板バネの交換
1
ノズル板バネが下を向いていることを
確認します。
ノズル板バネが下を向いていないときは、安全を
確認してから、[ ノズル変更 ] ボタンでノズルス
テーション上のノズルを指定してください。
e
2
非常停止ボタンを押します。
作業を安全に行うために、必ずマシンを非常停止
状態にしてください。
3
ノズルを取り外します。
交換したい板バネが付いているノズルを手で外し
てください。
4
ノズルブロックのギヤカバーを取り外
します。
ノズルブロックホルダーの切り欠き側のギヤカ
バーのネジ（前後各 1 本）をプラスドライバー
（No.2）で外し、ギヤカバーを取り外してください。
42352-E4-00
5
ノズルホルダー ASSY を取り外します。
ノズルブロックホルダーの切り欠き口から六角レ
ンチを入れて、ノズルホルダー ASSY を固定して
いるセットスクリューを緩め、ノズルホルダー
ASSY を取り外してください。
42353-E4-00
6
ノズル板バネを外します。
プラス精密ドライバーで取り付けネジを外し、板
バネを取り外してください。
42400-E4-00
7
ノズル板バネを取り付けます。
プラス精密ドライバーでネジを締めて、新しい板
バネをノズルホルダー ASSY に取り付けてくださ
い。このとき、ワッシャーを付け忘れないでくだ
さい。
8
ノズルホルダー ASSY を組み付けます。
Step4、5 と逆の手順でノズルホルダー ASSY を
元どおりノズルブロックに組み付けてください。
9
取り付け状態を確認します。
1. ノズルを取り付けて板バネとノズルの隙間の
確認とノズルの脱着を手で数回繰り返し、緩
みがないか確認します。
2. ノズルをステーションに戻します。
ギヤカバーを取り付ける
Step 4
プラスドライバー
ノズルブロックのギヤカバー
ノズルを取り外す
Step 5
6角レンチ
ノズル板バネを取り外す
Step 6
板バネ
取り付けネジ
ワッシャー
