3.定期的に行っていただきたい項目
3.1 毎週または隔週
3.1.1 タイプ 61A,62A ノズルの清掃
e
1
ノズルを取り外します。
非常停止ボタンを押してノズルを取り外してくだ
さい。作業を安全に行うため、必ずマシンを非常
停止状態にしてください。
2
ノズル内の O リングを取り出します。
O リングにキズを付けないように注意して、マイ
ナス精密ドライバーなどで取り出してください。
42301-E2-00
3
ノズルを洗浄します。
ノズルをアルコール（IPA）に浸してから、歯ブ
ラシなどで磨いてください。O リングはきれいな
布で拭いてください。
c
注意
ノズルに付いていた O リングはアルコールに漬けないでく
ださい。
O リングが伸びて使用に適さなくなります。
4
洗浄したノズル部品をブローしてくだ
さい。
アルコール洗浄が終わったノズルをエアブローし
てください。
51306-E2-00
5
ノズルの洗浄状態の確認をします。
洗浄したノズル先端部の詰まり、欠け、異物の付
着がないか確認します。またバフィング動作（ス
プリング動作）も確認してください。
・ 先端部の詰まりが取れていないときは、再洗
浄するか、ノズル清掃ワイヤー（KV8-M8883-
A0X）を使って清掃してください。
・ ノズルが欠けていたり、付着した異物が除去
できないときはノズルを交換してください。
51307-E2-00

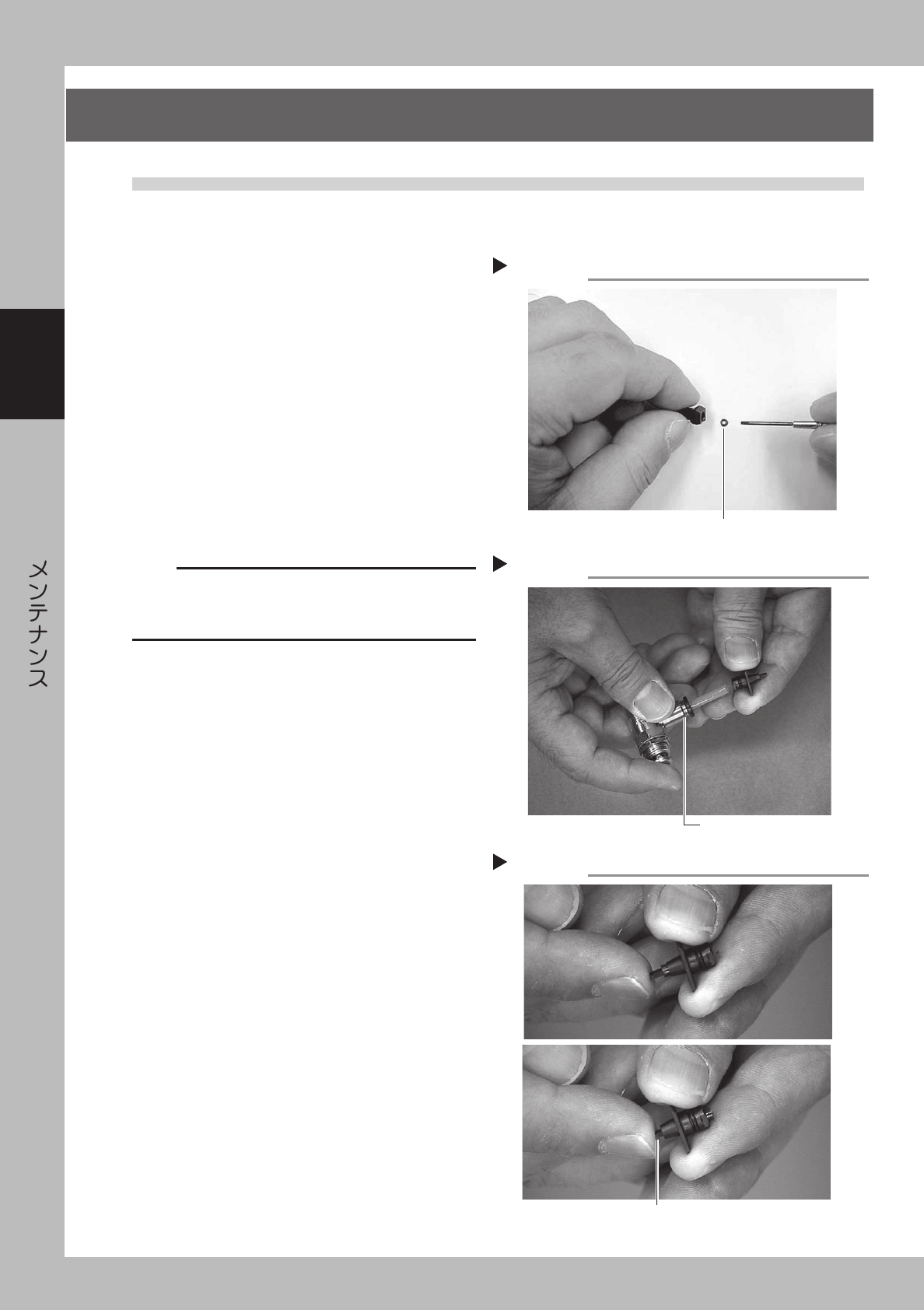

ノズル内Oリングの取り出し
Step 2
ノズル内Oリング
ノズルの洗浄状態を確認する
Step 5
バフィング動作を確認する
ノズルをエアブローする
Step 4
エアガンでブローする
S-13
S
YV88Xg-S
6

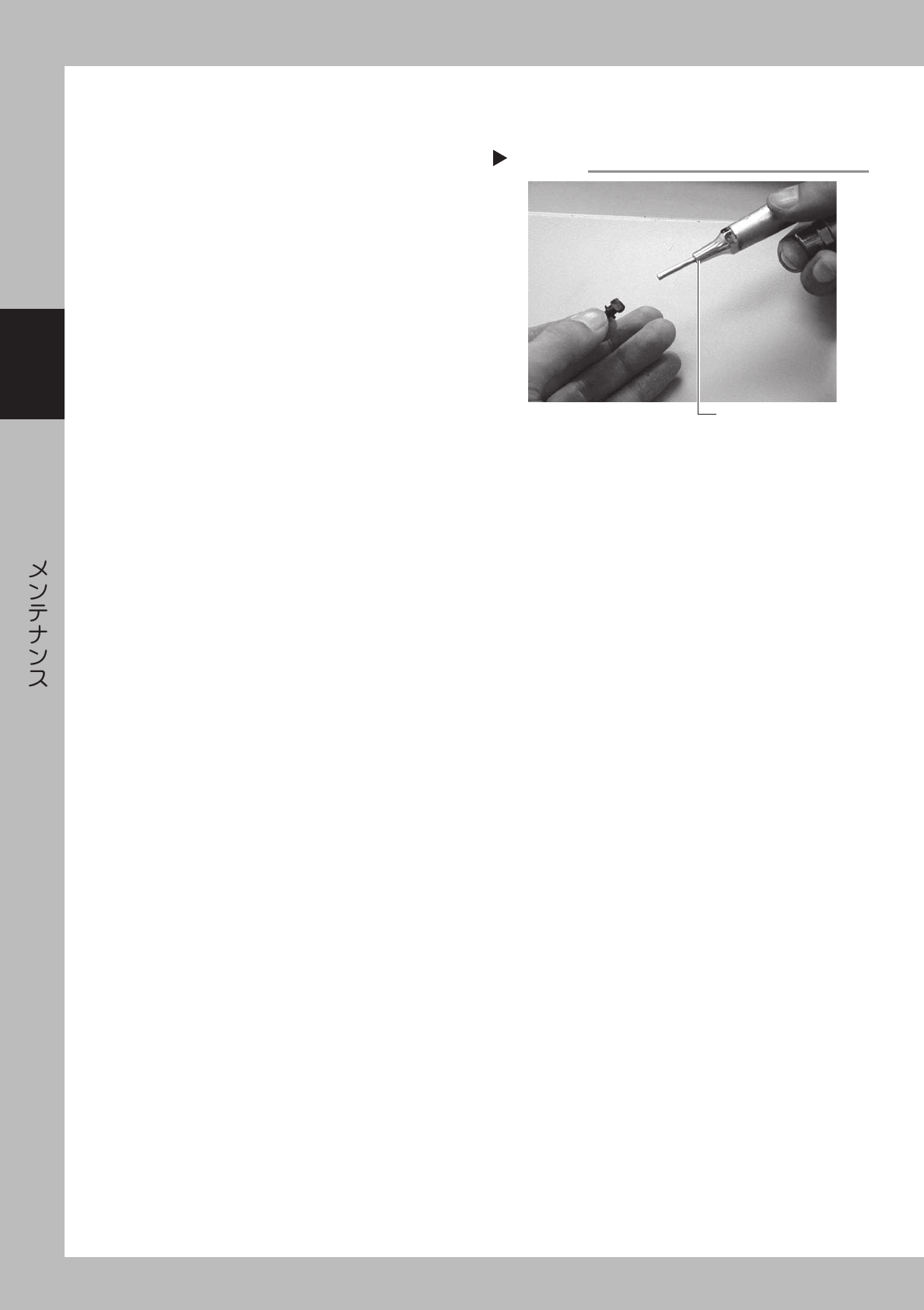

バフィング部に給油します。
バフィング部に精密ドライバーなどで少量 ( しみ
込む程度 ) のタービン油を塗布してください。
51308-F2-10
7
バフィング動作を確認します。
数回バフィング動作を繰り返して、タービン油を
なじませます。ホコリのでないウェスを使ってノ
ズル周りの余分な油分を拭き取ります。
8
余分な油分を除去します。
ノズル先端側から約 5 秒、ノズル取り付側から約
5 秒程度エアガンにてエアブローします。この作
業を 3 回程度繰り返してノズル内に残った余分な
タービン油を除去します。
n
要点
バフィング部には皮膜程度の油分があれば十分です。
9
油分の除去状態を確認します。
任意で市販の油取り紙などを使用してエアーブ
ローを行い、ノズル内の残留油分の状態を確認し
てください。
n
要点
通常、Step8の作業を行えば油分は除去されるはずです。残っ
ている場合はもう一度エアブローしてください。
51353-E2-00
0
ノズルを元に戻します。
ノズル内に O リングをはめ、ノズルを元に戻して
ください。

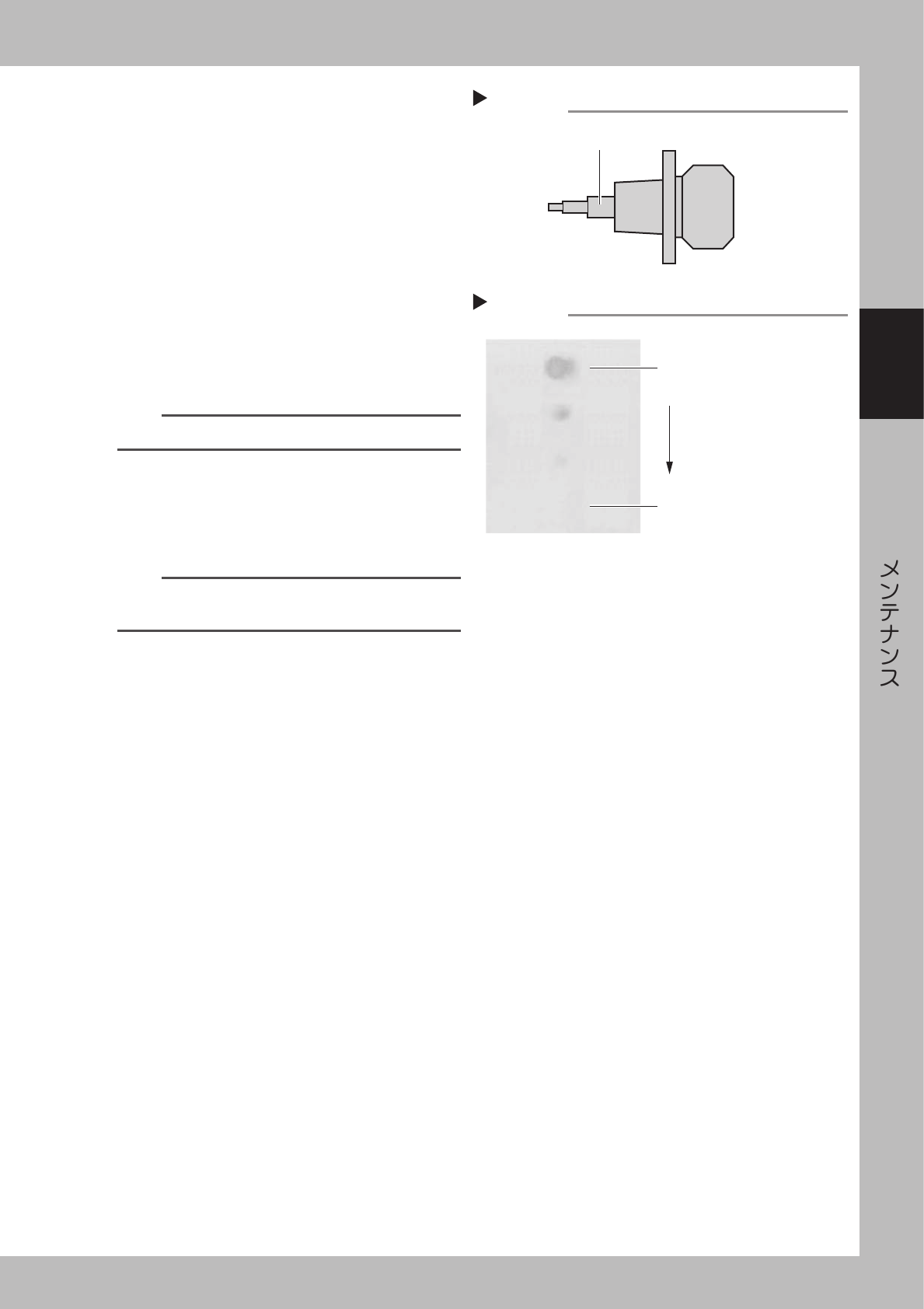

ノズルの給油
Step 6
バフィング部に
タービン油 (VG32) を塗る
残留油分の確認
Step 9
初回ブローを先端から5秒程度行う
と油分が出ます。
先端から5秒、取り付け側から
5秒程度のブローを繰り返します。
最終的に油分は出なければ終了です。
油取り紙
S-14
S
YV88Xg-S
3.1.2 タイプ 63A,66A ノズルの清掃
e
1
ノズルを取り外します。
非常停止ボタンを押してノズルを取り外してくだ
さい。作業を安全に行うため、必ずマシンを非常
停止状態にしてください。
2
ノズルを洗浄します。
ノズルをアルコール（IPA）に浸してから、歯ブ
ラシなどで磨いてください。
3
エアブローします。
ノズル内部をエアガンなどで吹いてください。
42302-E2-00
ノズル内のエアブロー
Step 3
エアガン
