3-21
3
3.2 スプラインシャフトの清掃
供給エアの状態や稼働時間にもよりますが、スプラインシャフトのエア経路内に異物が付着したり、汚れなど
が付着して吸装着エラー発生の原因となる場合があります。通常 6 ヶ月程度でスプラインシャフト内を清掃し
てください。
3.2.1 ノズルブロックとエアプラグの取り外し
1
ノズルブロックを取り外します。
本章「2.1.1FNC ブロックの取り外し」を参照し
てノズルブロックを取り外してください。
2
ヘッドスプラインの下端のエアプラグ
を取り外します。
エアプラグを固定しているネジ 2 本をプラスドラ
イバーで外し、エアプラグを取外してください。
42340-E4-00
n
要点
エアプラグがうまく取り外せないときは、ノズルブロック
ホルダーの下部を下から上に、スプラインシャフトを上か
ら下に軽く押すと、エアプラグが下側に少しずれますので
外してください。
エアプラグが取り外せたら、スプラインシャフトを上に、
ノズルブロックホルダーを下に引いて、正規の位置に戻し
てしてください。
エアプラグを取り外す
Step 2
プラスドライバー
エアプラグ
エアプラグ
3-22
3

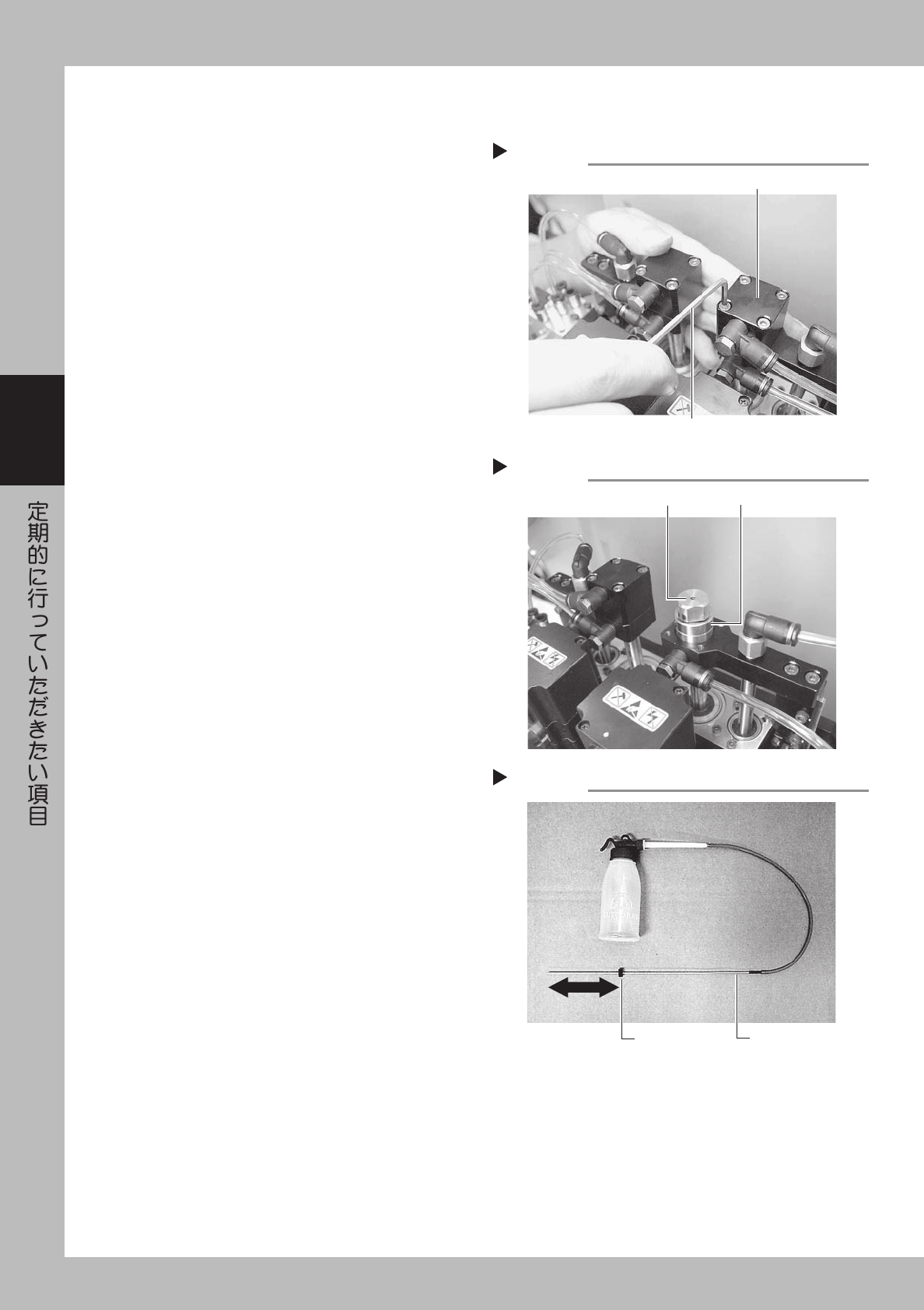

3.2.2 スプラインの洗浄
1
ベアリングホルダーを取り外します。
スプラインシャフト上部のベアリングホルダーを
固定しているボルト 4 本を六角レンチ（2.5）で
外し、ベアリングホルダーを取外してください。
42341-E4-00
2
ロックナット、アンギラベアリングを
きれいにします。
スプラインシャフト上部のベアリングホルダーを
外すと現れたロックナット、アンギラベアリング
の表面をウエスなどできれいに拭いてください。
42342-E4-00
3
クリーニングツール（KV8-M8860-
00X）を用意します。
1. クリーニングツールの容器に IPA（イソプロ
ピルアルコール）を入れます。（他の溶剤は厳
禁）
2. クリーニングツールのノズルストッパーを、
先端から約 30mm の位置にスライドさせます。
3. 洗浄するヘッドの下に、受け皿（紙コップなど）
を置きます。（後述の手順で IPA を注入したと
き下に流れ出るため）
42343-E4-00
ベアリングホルダーを取り外す
Step 1
ベアリングホルダー
六角レンチ (2.5)
ロックナットとベアリングを拭く
Step 2
ロックナットとベアリングを拭く
ストッパーの設定
Step 3
ストッパー
ノズル
30mm
3-23
3
4
スプラインシャフトのエア経路を洗浄
します。
1. クリーニングツールのノズルをスプライン
シャフト上部のロックナット中央の穴に挿入
します。
2. IPA を注入してスプラインシャフトのエア経
路を洗い流します。
42344-E4-00
5
マシンにエアを供給します。
マシン本体左下のエア供給 / 排出スイッチを開い
て、エアを供給してください。
6
洗浄したスプラインシャフトをエアブ
ローします。
1. エアガン（KU4-M8860-00X）を使用して、ロッ
クナット中央の穴からスプラインシャフトの
エア経路をブローします。
2. Step4の作業を繰り返してスプラインシャフ
ト内を IPA で洗浄し、再びエアブローします。
3. 上記作業を数回繰り返して、流れ出る IPA が
きれいになったらエアブローを終了します。
42345-E4-00
c
注意
IPA 以外の溶剤は絶対に使用しないでください。
エアブローをするときは、受け皿などを取り除いて、代わ
りにウエスなどを使用して IPA が飛散しないようにしてく
ださい。
7
ノズルブロックホルダー内のエア経路
を清掃します。
1. ノズルブロックホルダーのクリーニング穴の
栓に使われているネジをマイナスドライバー
で取り外します。
2. クリーニング穴から少量の IPA を注入します。
3. クリーニング穴を指で押さえながら、スプラ
インシャフトの上端からエアブローします。
42346-E4-00
n
要点
ノズルブロックホルダーとノズルブロックの連結穴部、シー
リングストッパー部のノズル先端から流れ出る IPA がきれ
いになるまで、作業を繰り返してください。
c
注意
IPA 以外の溶剤は絶対に使用しないでください。IPA で流す
ときは、スプラインシャフトの中にあるシーリングストッ
パー中央のノズル、またはノズルブロックホルダーからア
ルコールが流れ出てきますので、ウエスなどで受けとめて
ください。
エアブローをするときは、ウエスなどを使用して IPA が飛
散しないようにしてください。
スプラインシャフトのエア経路洗浄
Step 4
クリーニングツール
スプラインシャフトのエアブロー
Step 6
エアガンでブローする
ノズルブロックホルダー内の清掃
Step 7
クリーニング穴にIPAを注入する
クリーニング穴のネジを外す
