S-21 S YV88Xg-S 4 . 3 そ の 他 の 消 耗 品 の 交 換 方 法 「 エ ア ジ ョ イ ン ト の 交 換 」 、 「 フ ィ ー ダ ー バ ル ブ の 交 換 」 、 「 基 板 搬 送 部 の 清 掃 と ベ ル ト 交 換 」 に 関 し て は 前 述 の 第 4 章 「 消 耗 品 の 交 換 方 法 」 を 参 照 し て く だ さ い 。
S-20
S
YV88Xg-S

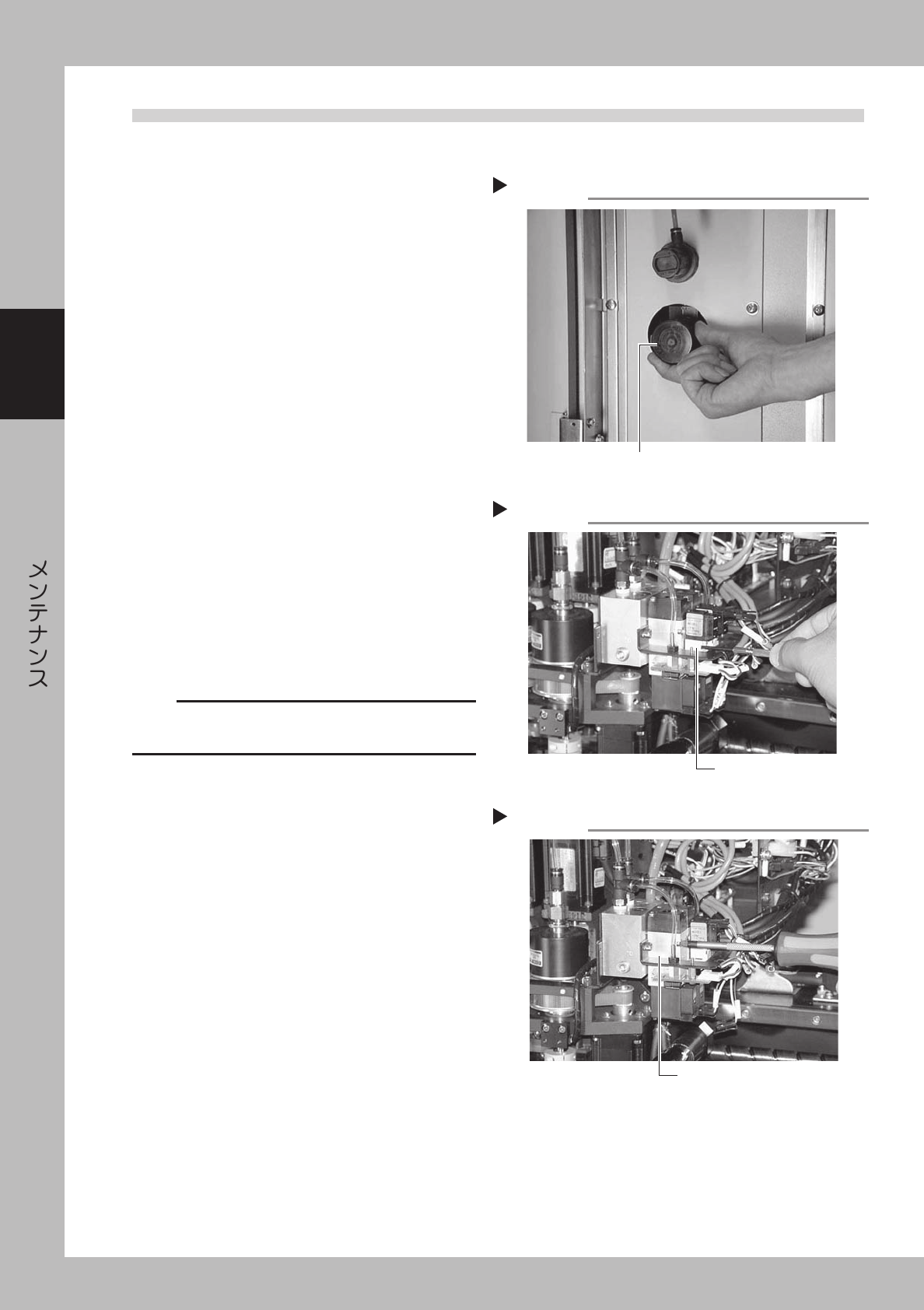

4.2 エジェクターバルブの交換
機能低下が認められたエジェクターバルブは下記の手順で交換してください。
1
供給エアとマシンの電源を切ります。
マシン左下のエア供給 / 排出スイッチを右に回し
てエア供給を止め、さらにソフトウェアを終了し、
マシンの電源スイッチを OFF にしてください。
42411-E2-00
2
コネクター類を外します。
吸着バルブ、ブローバルブのコネクターを外して
ください。
3
ブローバルブを取り外します。
ブローバルブの固定ネジ 2 本をプラス精密ドライ
バーで外し、ブローバルブを取り外してください。
42405-E2-00
4
エジェクターバルブを取り外します。
エジェクターバルブの固定ネジ 2 本をプラス精密
ドライバーで外し、エジェクターバルブを取り外
してください。
42412-E2-00
5
新しいエジェクターバルブを取り付け
ます。
Step3、4 と逆の手順でブローバルブと新しいエ
ジェクターバルブを取り付けてください。
c
注意
バルブ裏側のガスケットの付け忘れ、裏表、挟み込みなど
に注意してください。
6
コネクターを元に戻します。
交換したヘッドのブローバルブコネクター、エ
ジェクターバルブコネクターに接続してくださ
い。
7
エジェクターの動作状態を確認します。
供給エアとメイン電源を入れ、前項の「エジェク
ターバルブの動作確認」をもう一度行って、異常
な数値が出ないことを確認してください。
供給エアを切る
Step 1
エア供給/排出スイッチ
ブローバルブを外す
Step 3
ブローバルブ
エジェクターバルブを外す
Step 4
エジェクターバルブ
S-21
S
YV88Xg-S
4.3 その他の消耗品の交換方法
「エアジョイントの交換」、「フィーダーバルブの交換」、「基板搬送部の清掃とベルト交換」に関しては前述の第
4 章「消耗品の交換方法」を参照してください。
