2-5 2 3 . バ フ ィ ン グ 状 態 の 確 認 ノ ズ ル の バ フ ィ ン グ 状 態 を 確 認 し て く だ さ い 。 押 し て み て 正 常 に 戻 れ ば 問 題 あ り ま せ ん が 、 戻 り が 悪 い と 吸 着 エ ラ ー や 認 識 エ ラ ー な ど が 発 生 し ま す 。 ノズルのバフィング状態 ノズルを下から押して 戻り具合を調べる 42 2 05 - E4 -0 0
2-4
2

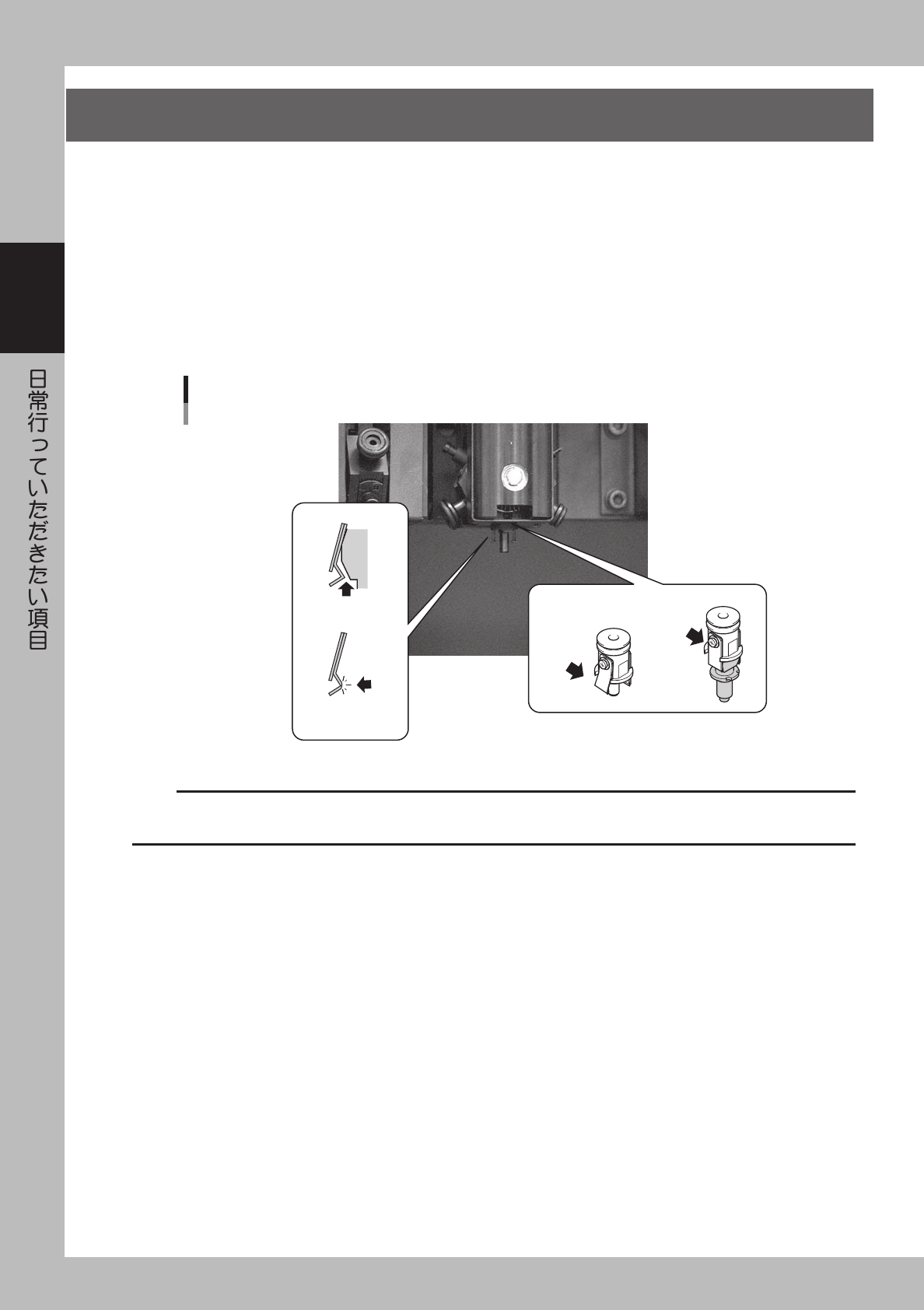

2.ノズル板バネの確認
ノズル板バネの保持力が安定していないと、吸着、認識、搭載すべてに悪影響を与えます。ノズル板バネのノ
ズル保持状態を定期的に点検してください。
■ノズル板バネの点検ポイント
ノズルホルダーからノズルを脱着させて、以下を点検してください。
・ノズル保持力が十分あること
・板バネとノズルとの隙間がないこと
・ノズル板バネが変形していないこと
・板バネのノズル脱着部が摩耗していないこと
ノズル板バネを確認する
ネジが緩んで
いないこと
変形して
いないこと
隙間のないこと
摩耗していないこと
42203-E4-00
c
注意
上記のいずれかに問題があるときは、「第 4 章1.ノズル板バネ」を参照して板バネを交換してください。交換する場合は必ず 1
対で行ってください。
2-5
2

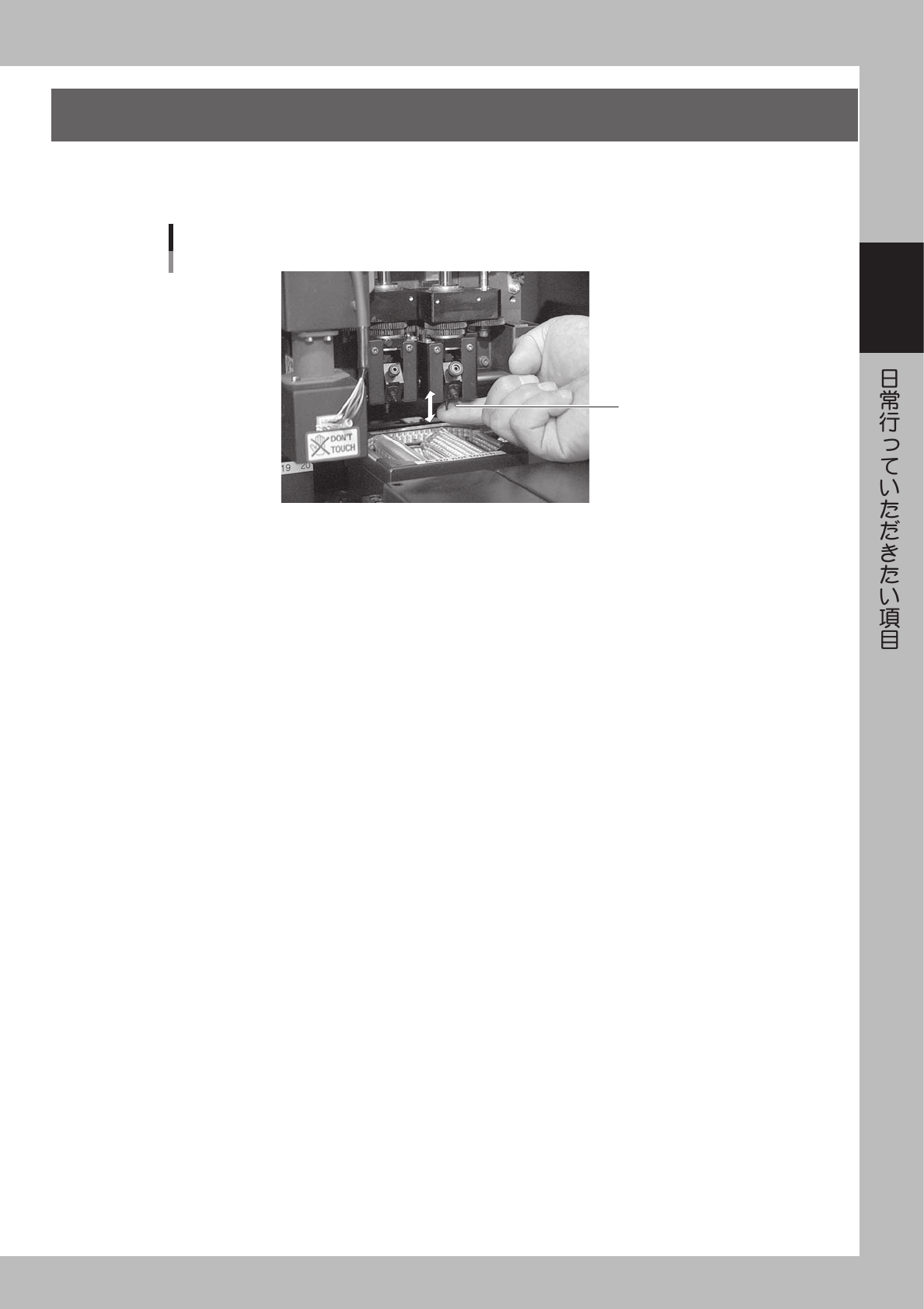

3.バフィング状態の確認
ノズルのバフィング状態を確認してください。押してみて正常に戻れば問題ありませんが、戻りが悪いと吸着
エラーや認識エラーなどが発生します。
ノズルのバフィング状態
ノズルを下から押して
戻り具合を調べる
42205-E4-00
2-6
2

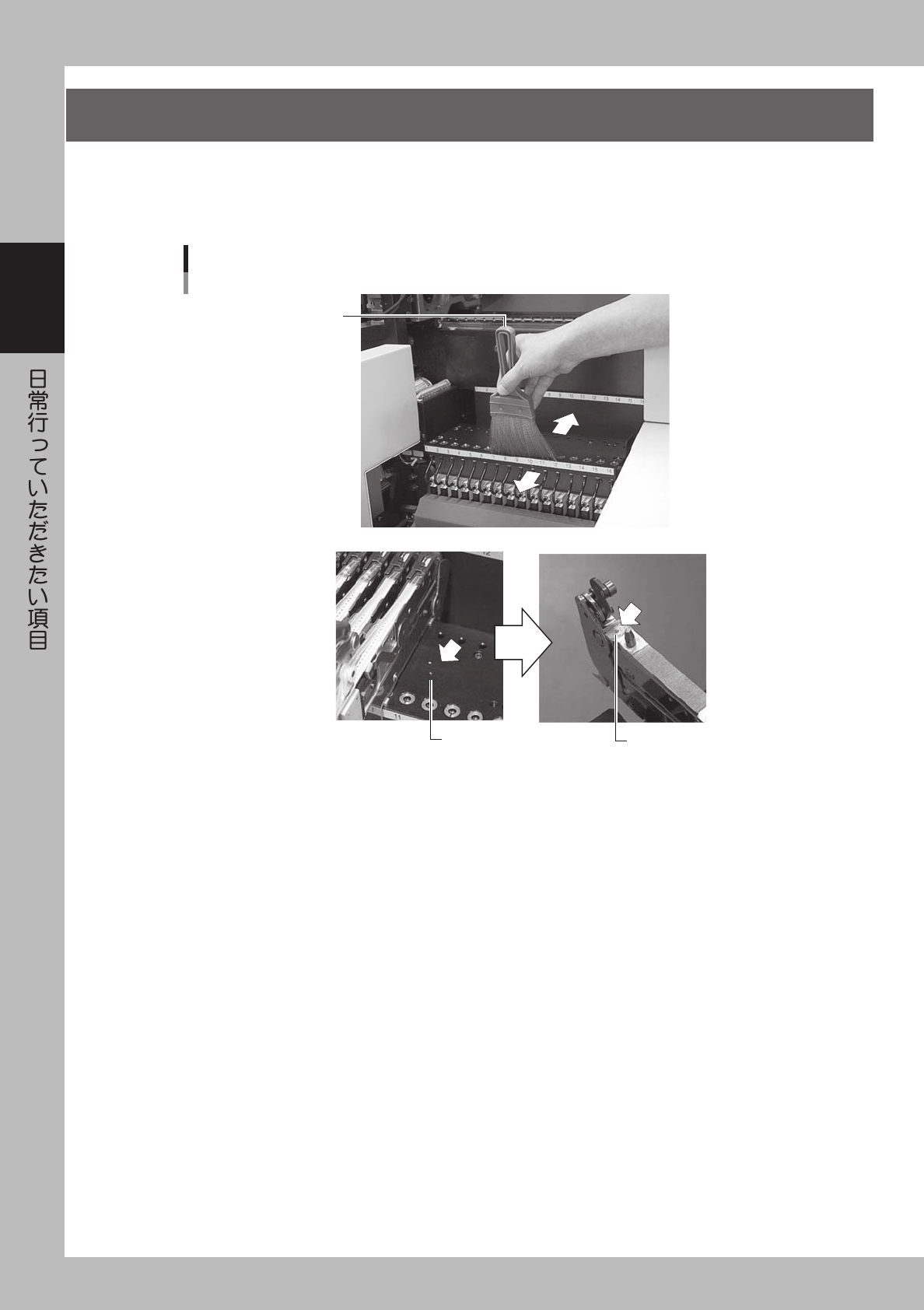

4.フィーダープレートの清掃
フィーダープレートを付属のブラシで清掃してください。
フィーダープレート上にチップや異物が落ちていると、フィーダーセットを行う際に噛み込んでしまって吸着
位置のズレを発生させる原因となります。これを防ぐために定期的に点検・清掃することをお勧めします。
チップ
付着したチップ
清掃用ブラシ
フィーダープレートの清掃
42206-E4-00
