1-4
1

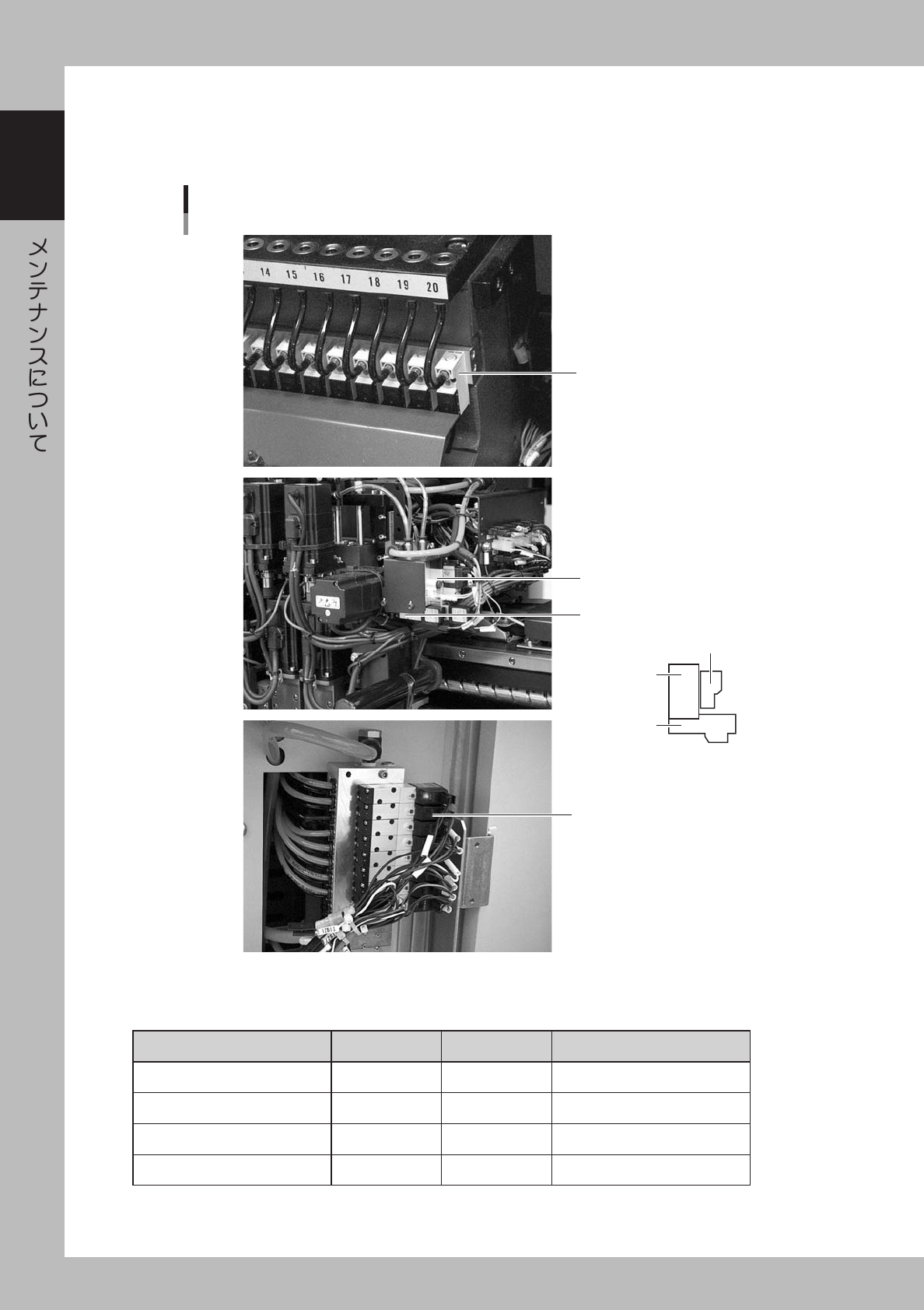

2.1.2 交換部品( 故障時 )
本書で示す交換部品とは、機能が失われる ( 故障する ) とマシン停止可能性のある部品ではあるが、交換作業後
マシンの調整を伴わない部品を示しています。本機では下記の部品について故障時の交換方法を説明します。
交換部品
故障時
コンベアユニットバルブ
フィーダーバルブ
オペレートバルブ + EJボディー
オペレートバルブ
EJボディー
ブローバルブ
ブローバルブ
42102-E4-00
交換部品リスト
故障時
名称 部品名称 部品番号 備考
フィーダーバルブ
VALVE KGA-M37P1-00X フィーダー駆動用
エジェクター ASSY
VALVE UNIT KV7-M7111-F0X オペレートバルブ + EJ ボディー
ブローバルブ
VALVE KM1-M7111-G0X 破壊バルブ
コンベアユニット用バルブ
VALVE. KM0-M8582-00X メインストッパーなど
1-5
1

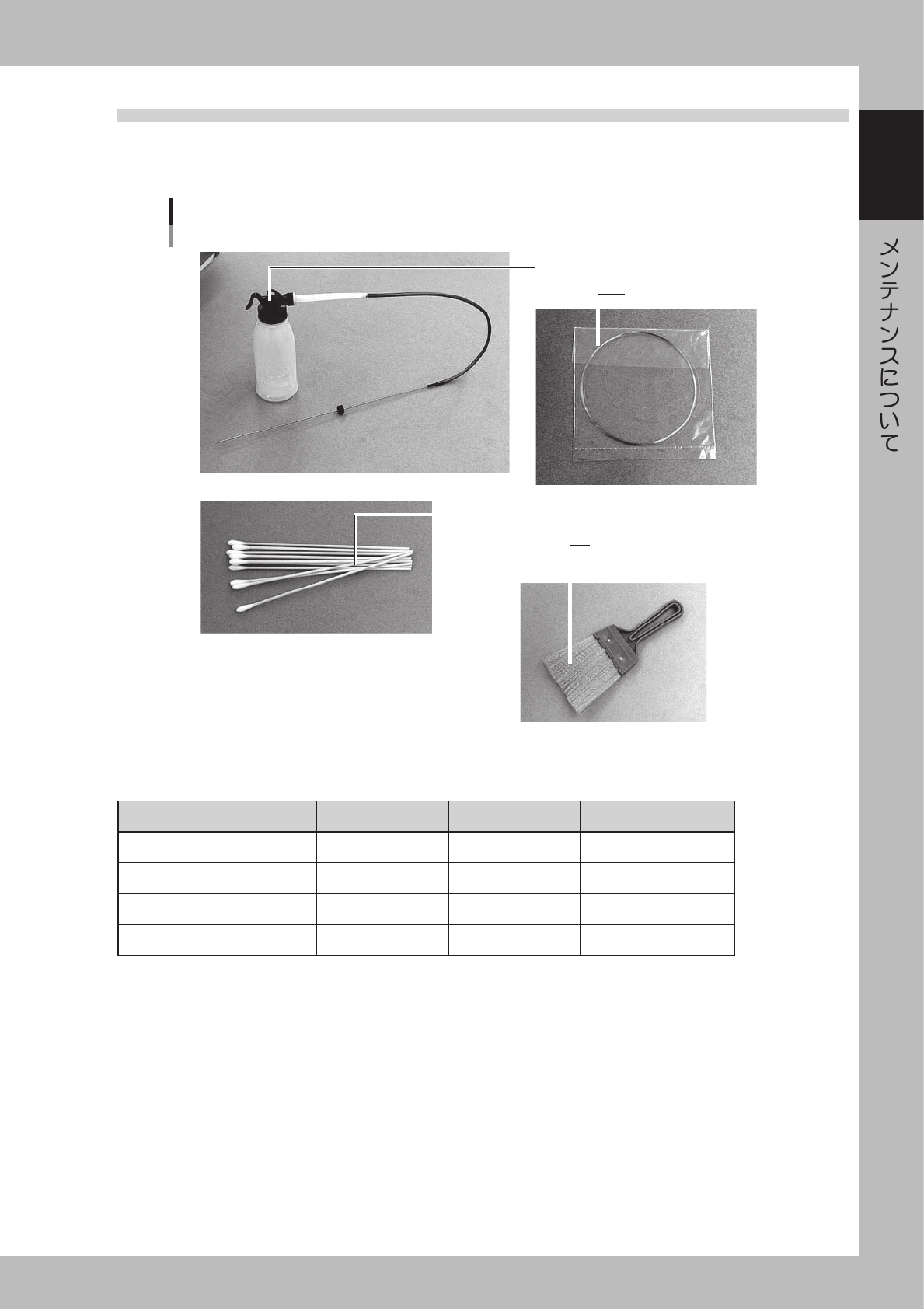

2.2
2.2.1
クリーニングツール
同梱品
スプラインシャフト清掃用キット
ノズル清掃ワイヤー
フィーダープレート清掃用ブラシ
光学系清掃用綿
42103-E4-00
CLEANINGKIT KV8-M8860-00X
NEEDLEASSY KV8-M8883-A0X
綿
SWAB KGA-M3802-00X
BRUSH,FEEDER KV7-M8880-00X
1-6
1

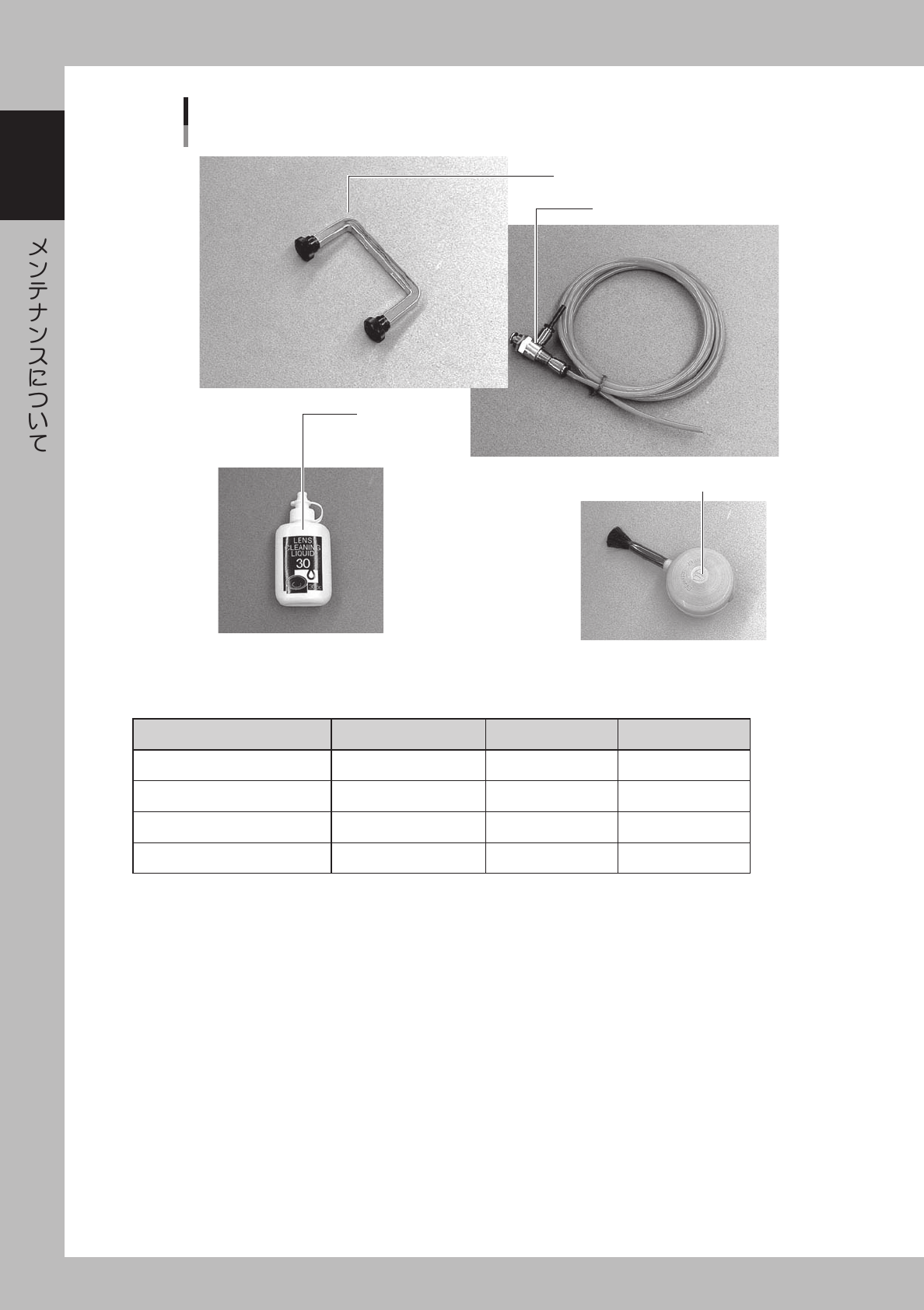

クリーニングツール
オプション購入品
ノズル清掃ワイヤー用ハンドル
エアガン
レンズクリーナ
光学系ブラ
42104-E4-00
NEEDLECLEANERASSY KV8-M8881-A0X
AIRGUNASSY KU4-M8590-00X
CLEANER,LENS KGA-M3801-00X
BLOWER KGA-M3803-00X
