3-5 3 2 . 毎 月 ま た は 隔 月 2 . 1 F N C ノ ズ ル ブ ロ ッ ク の 清 掃 F N C ノ ズ ル ブ ロ ッ ク の エ ア 経 路 が 詰 ま っ た り 、 ノ ズ ル 位 置 決 め 穴 （ ロ ッ ク ピ ン 穴 ） に 汚 れ が 付 着 す る と 、 吸 装 着 エ ラ ー の 原 因 と な り ま す 。 下 記 の 方 法 で 毎 月 定 期 的 に 点 検 ・ 清 …
3-4
3
r
油分の除去状態を確認します。
任意で市販の油取り紙などを使用してエアーブ
ローを行い、ノズル内の残留油分の状態を確認し
てください。
n
要点
通常、Step13 の作業を行えば油分は除去されるはずです。
残っている場合はもう一度エアブローしてください。
51353-E4-00
t
ノズルをノズルブロックに組み付けま
す。
Step2 と同じように供給エアを遮断してから、プ
ラスドライバー（No.1 または No.0）でノズルを
ブロックに組み付けてください。
42308-E4-00
c
注意
ドライバービットの大きさがメーカーにより多少異なるこ
とがあるため、ネジのサイズに合ったドライバーを使用し
てください。
ノズルの取り付け位置を間違えないようにしてください。
y
エアチューブを元に戻します。
差し替えたエアチューブを元どおりに差し直して
ください。
42309-E4-00
u
ノズルチェンジの確認をします。
1. マシン本体左下パネル内のエア供給 / 排出ス
イッチを開いて、エアをマシンに再供給しま
す。
2. 非常停止ボタンを解除して、サーボ電源を投
入します。
3. [ 装置 ] ー「ヘッド」タブ画面の [ ノズル変更 ]
ボタンでノズルチェンジを実行して、指定し
たノズルに交換されることを確認します。
2
3
4
5
6
1
ノズル取り付け
Step 15
Type 63F
Type 62F
Type 66F (Std.)
Type 6x (Option)
Type 61F
Type 65F
Type 64F
エアチューブを元に戻す
Step 16
エアチューブを元に戻す
残留油分の確認
Step 14
初回ブローを先端から5秒程度行う
と油分が出ます。
先端から5秒、取り付け側から
5秒程度のブローを繰り返します。
最終的に油分は出なければ終了です。
油取り紙
3-5
3
2.毎月または隔月
2.1 FNC ノズルブロックの清掃
FNC ノズルブロックのエア経路が詰まったり、ノズル位置決め穴（ロックピン穴）に汚れが付着すると、吸装
着エラーの原因となります。下記の方法で毎月定期的に点検・清掃してください。

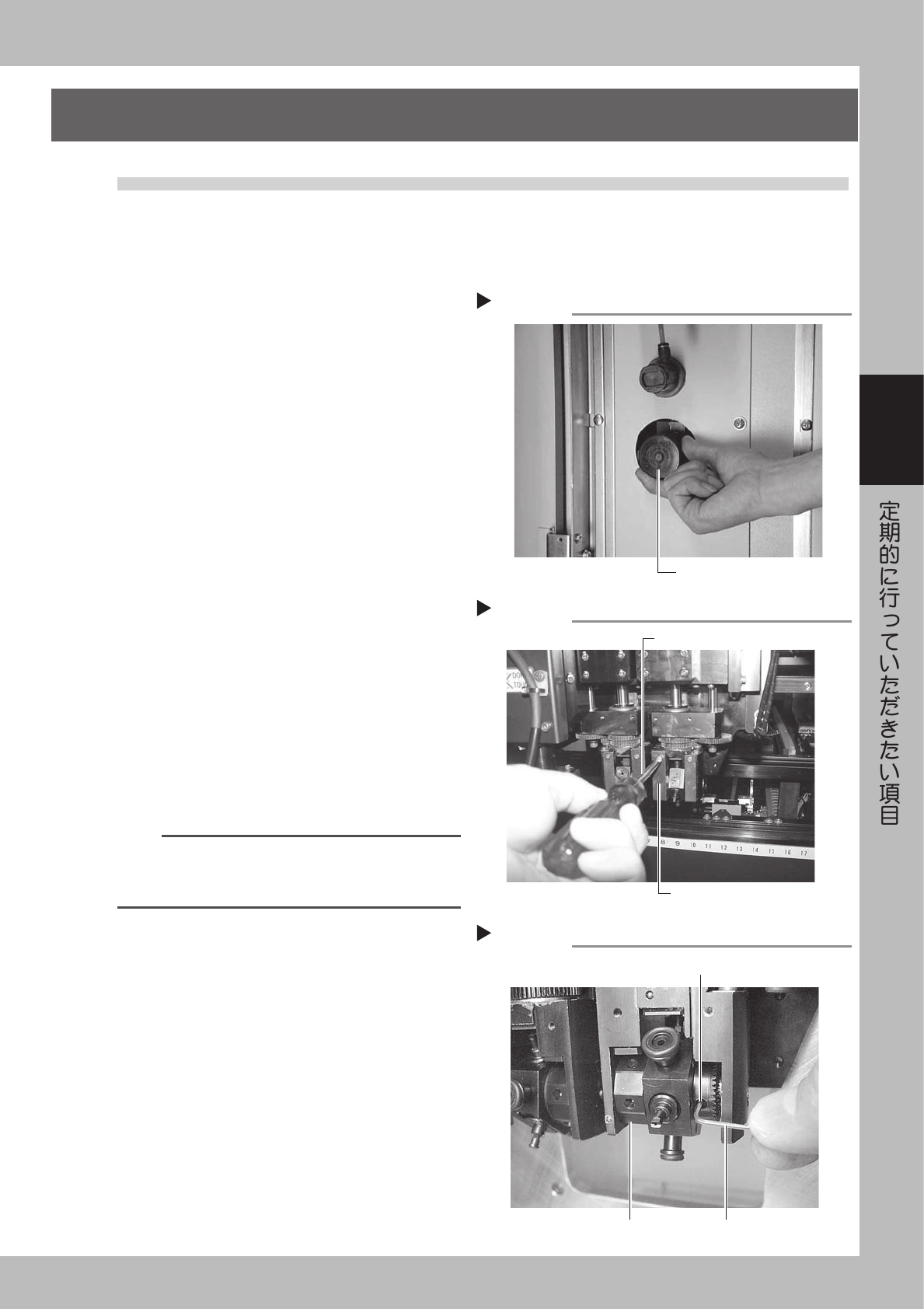

2.1.1 FNC ノズルブロックの取り外し
1
原点復帰を行います。
安全を確認してから、段取り画面の [ 原点復帰 ]
ボタンを押してください。
2
供給エアを遮断します。
マシン本体左下パネル内のエア供給 / 排出スイッ
チを右に回して、供給エアを遮断します。（FNC
ノズルブロックが手で回せるように、ロックピン
を解除するため）
42300-E4-00
e
3
非常停止ボタンを押します。
作業を安全に行うために、必ずマシンを非常停止
状態にしてください。
4
ノズルブロックのギヤカバーを取り外
します。
カバーを取り付けているネジ（前後各 1 本）をプ
ラスドライバー（No.2）で外し、カバー（2 つ）
を取り外してください。
42370-E4-00
5
ノズルブロックのシャフトを固定して
いるセットスクリューを緩めます。
42371-E4-00
n
要点
ノズルブロックのギヤ側にセットスクリューが 4 本ありま
すが、2 段穴のセットスクリュー 2 本を六角レンチで緩め
てください。
供給エアの遮断
Step 2
エア供給/排出スイッチ
ギヤカバーを取り外す
Step 4
プラスドライバー
ノズルブロックのギヤカバー
セットスクリューを緩める
Step 5
ノズルブロック
六角レンチ (1.5)
セットスクリュー (2カ所)
3-6
3
6
ノズルブロックを取り外します。
1. ノズルブロックのシャフトの端（ノズルブロッ
クホルダーの切り欠のない側）を六角レンチ
などで押して、シャフトが少し飛び出るよう
にします。
2. ヘッドを回して、飛び出したシャフトを抜き
やすい向きにします。
3. ノズルブロックが落ちないように手で持ちな
がら、シャフトを引き抜いてノズルブロック
を取り外します。
42372-E4-00
42373-E4-00
7
ノズルブロックのノズルを外します。
六角レンチ（1.5）とプラスドライバー（No.1 ま
たは No.0）を使用して、ノズルブロックに装備
されているノズルを外します。
42374-E4-00
c
注意
ドライバービットの大きさがメーカーにより多少異なるこ
とがあるため、ネジのサイズに合ったドライバーを使用し
てください。
ノズルブロックを取り外す
Step 6
ドライバーなどでここを押す
ノズルブロックホルダー
シャフトを抜いてノズルブロックを取り外す
取り外した部品
Step 6
ノズルブロック シャフト
ギアカバー
ノズルの取り外し
Step 7
タイプ61F, 62F, 63Fノズルは
プラス精密ドライバーで取り外す
タイプ64F, 65F, 66Fノズルは
六角レンチ (1.5) で取り外す
