4.フィーダーバルブの交換
1
マシンの電源を落とします。
アプリケーション (VGOS) を終了し、電源スイッ
チを左に回してマシンの電源を落としてくださ
い。
2
供給エアーを切り離します。
背面カバーを開けてエアホースを取り外してくだ
さい。
3
ハーネスカバーを取り外します。
プラスドライバーを使ってハーネスカバーを止め
ているネジを外してください。
42406-E4-00
4
フィーダーバルブを取り外します。
1. 交換するバルブのコネクターを取り外します。
2. 精密ドライバーを使ってバルブを取り外しま
す。
42407-E4-00
5
エアホースを取り外します。
カッターを使ってエアホースを切って取り除いて
ください。
6
バルブとカバーを取り付けます。
Step3、4 と逆の手順でバルブとカバーを取り付
けてください。
c
注意
ガスケットの付け忘れ、裏表、挟み込みなどに注意してく
ださい。
7
エアホースを取り付けます。
エアホースをジョイント部に取り付けてくださ
い。
8
動作を確認します。
1. マシンを立ち上げます。
2. フィーダーを取り付けます。
3. [ 装置 ] ボタンから「フィーダー」タブを開い
て ON/OFF 動作を行い、LED ランプの点灯と
フィーダーの動作を確認してください。
42420-E4-00

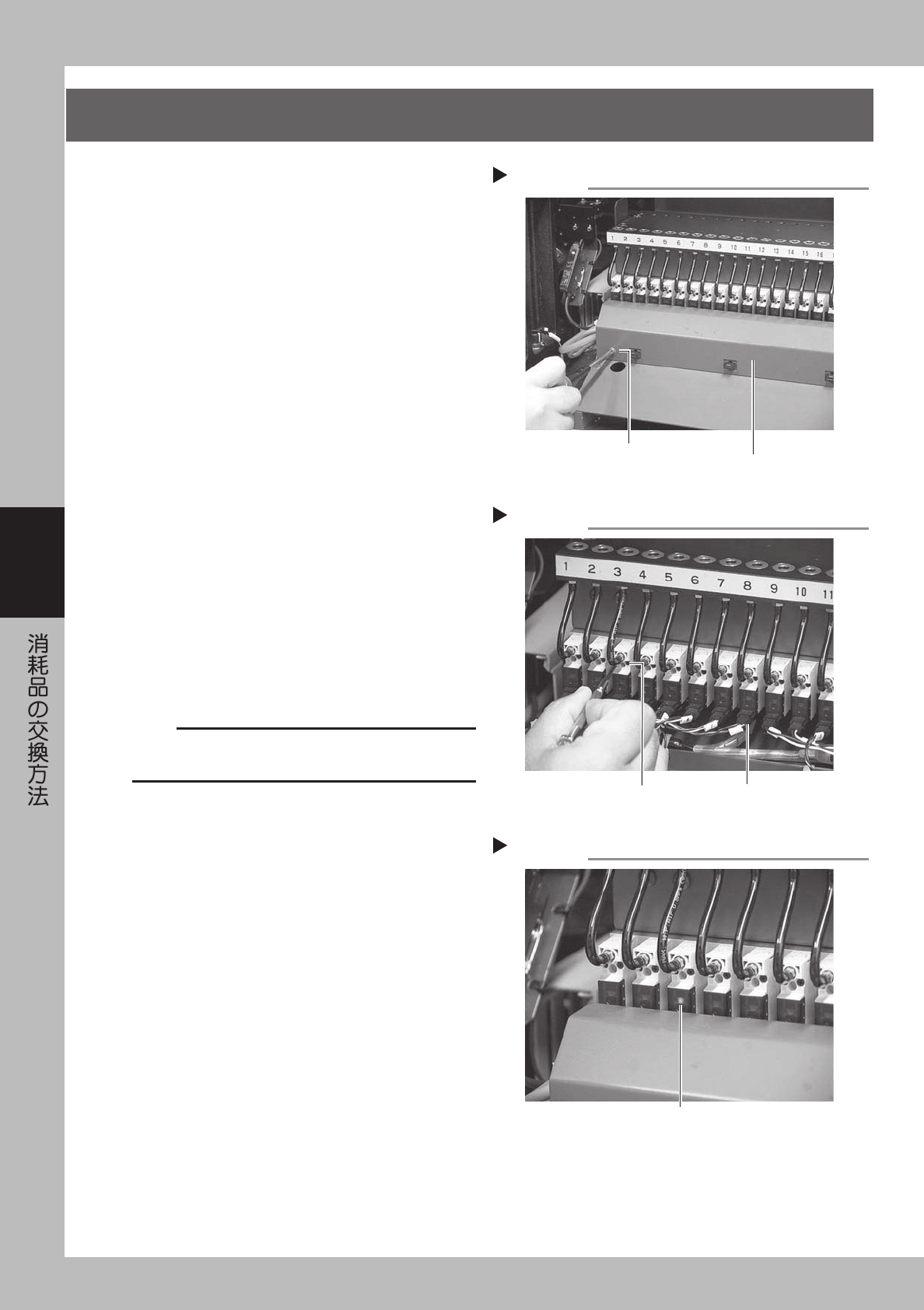

ハーネスカバーの取り外し
Step 3
ハーネスカバー
両サイドの
ここのネジを外す
フィーダーバルブの取り外し
Step 4
バルブコネクター
このネジを2本外す
フィーダーバルブの動作確認
Step 8
LEDランプ

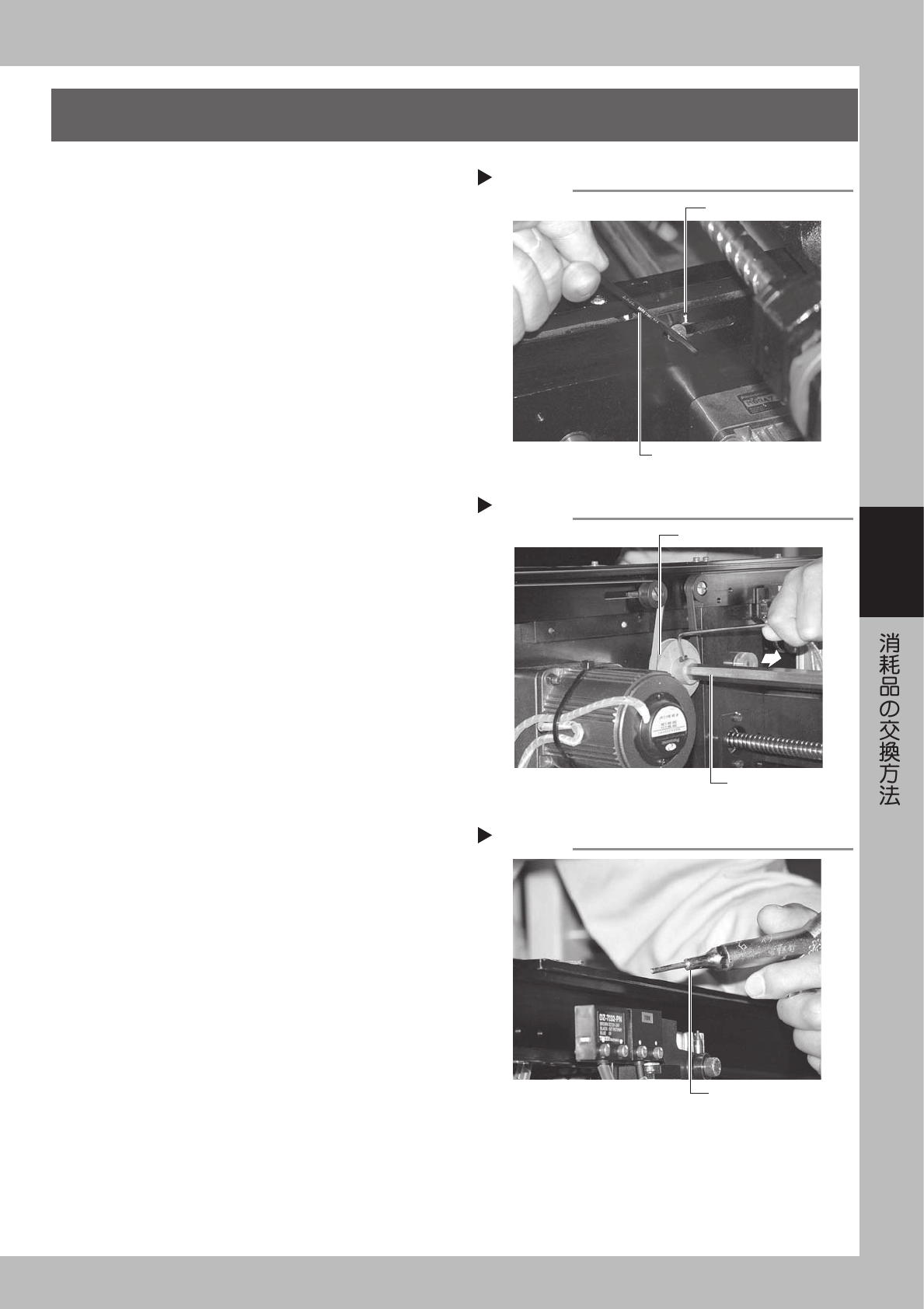

4-5
4
5.基板搬送部の清掃とベルト交換
e
1
非常停止ボタンを押します。
作業を安全に行うため、必ずマシンを非常停止状
態にしてください。
2
元の位置をマーキングします。
搬送ベルトのテンショナーボルトに取り外す前の
位置をマーキングしてください。
42408-E4-00
3
ベルトを緩めます。
六角レンチ (4) でテンショナーボルトを緩めて、
長穴左いっぱいにボルトを移動してください。
42409-E4-00
4
ベルトを取り外します。
六角レンチ (3) でベルト駆動用プーリーのボルト
を外し、シャフトを引き抜きます。ベルトをプー
リーから外しシャフトとの隙間から抜き取ってく
ださい。
42410-E4-00
5
搬送部を清掃します。
コンベアフレームと基板ガイドの隙間を細いブラ
シ、または弱いエアーブローで清掃してください。
6
新しいベルトを取り付けます。
1. 新しいベルトをプーリーに掛けながらベルト
を仮り付けしてください。
2. シャフトをプーリーに接続してボルトを取り
付けてください。
3. ベルトテンションナーをマークした位置まで
移動してボルトを締めてください。
7
ベルトの回転状態を確認します。
1. [ 装置 ] ー「コンベア」タブ画面を開き、コン
ベア駆動ボタンでベルトを回転させて動作状
態を確認してください。
2. 回転にムラがあったり、ベルトのたわみが大
きい場合は、テンショナーボルトの位置を調
整し、再度回転させて確認しながら調整して
ください。
ベルトテンションを緩める
Step 1,2
マーキング
M4レンチ
シャフトの取り外し
Step 3
シャフト
駆動用プーリー
搬送部を清掃する
Step 4
エアガン
4-6
4
6.クラッチ・ロックピンバルブの交換
1
供給エアとマシンの電源を切ります。
マシン左下パネル内のエア供給 / 排出スイッチを
閉め、さらにソフトウェアを終了し、マシンの電
源スイッチを OFF にしてください。
42411-E4-00
2
コネクターを外します。
交換したいクラッチバルブまたはロックピンバル
ブのコネクターを外してください。
3
バルブを取り外します。
クラッチバルブまたはタレットピンバルブの固定
ネジ 2 本をプラス精密ドライバーで外し、バルブ
を取り外します。
42413-E4-00
4
新しいバルブを取り付けます。
Step3 と逆の手順で新しいクラッチバルブまたは
タレットピンバルブを取り付けてください。
c
注意
バルブの裏側のガスケットの付け忘れ、裏表、挟み込みに
注意してください。
5
コネクターを元に戻します。
交換したバルブのコネクターを接続してくださ
い。
供給エアを切る
Step 1
エア供給/排出スイッチ
クラッチ・ロックピンバルブを外す
Step 3
クラッチバルブ
ロックピンバルブ
