1-4 1 2.1.2 交換部品( 故障時 ) 本書で示す交換部品とは、機能が失われる ( 故障する ) とマシン停止可能性のある部品ではあるが、交換作業後 マシンの調整を伴わない部品を示しています。本機では下記の部品について故障時の交換方法を説明します。 交換部品 故障時 コンベアユニットバルブ フィーダーバルブ オペレートバルブ + EJボディー オペレートバルブ EJボディー ブローバルブ ブローバルブ 42102-E4-00…
1-3
1

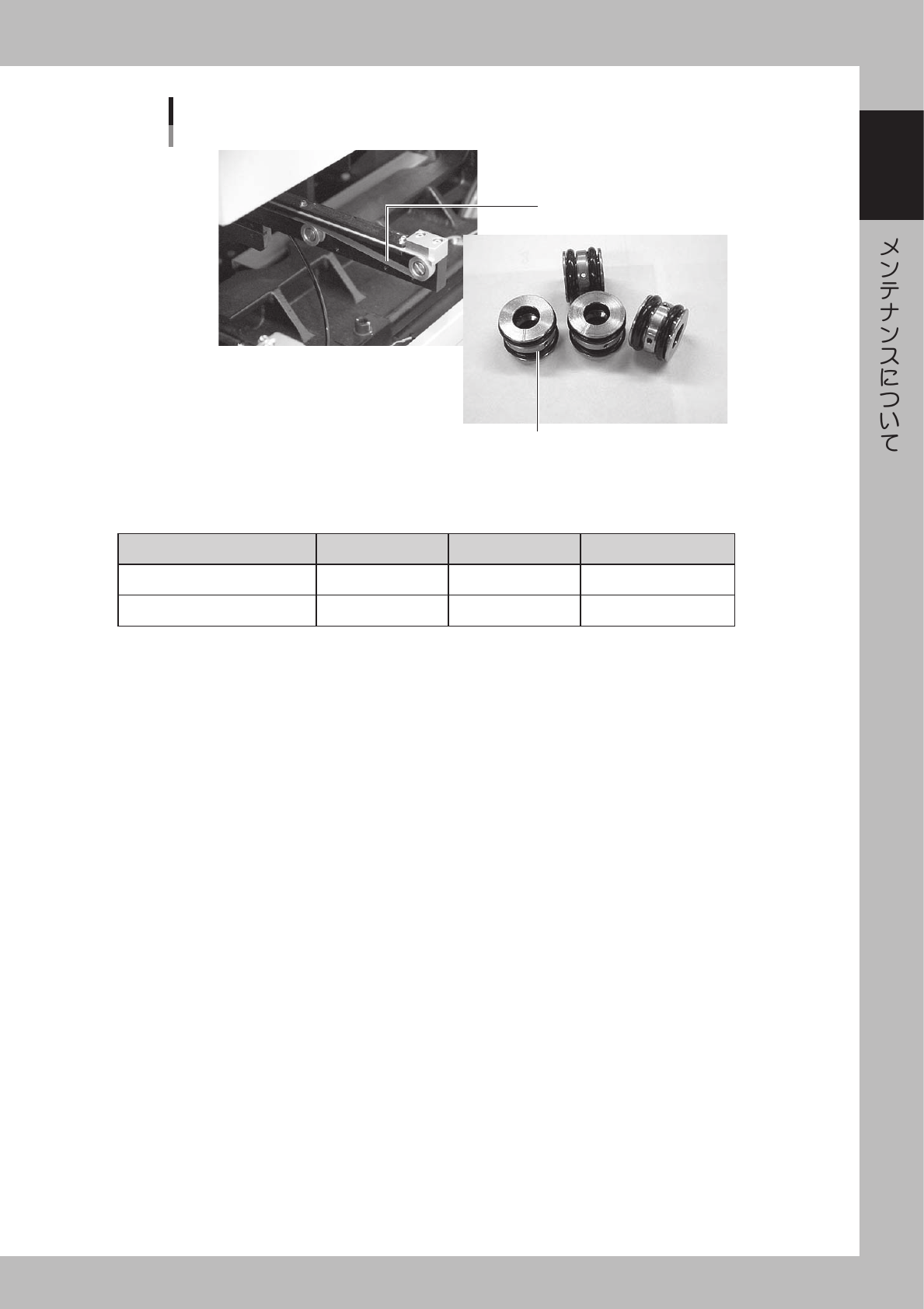

消耗品
オプション購入品
コンベアベルト
フィーダーエアジョイント
42101-E4-00
■ 消耗品リスト
オプション購入品
名称 部品名称 部品番号 備考
コンベアベルト
BELT1,CONVEYOR KV7-M9129-00X YV88Xg搬送用
フィーダーエアジョイント
AIRJOINT KG2-M3407-A0X
1-4
1
2.1.2 交換部品( 故障時 )
本書で示す交換部品とは、機能が失われる ( 故障する ) とマシン停止可能性のある部品ではあるが、交換作業後
マシンの調整を伴わない部品を示しています。本機では下記の部品について故障時の交換方法を説明します。
交換部品
故障時
コンベアユニットバルブ
フィーダーバルブ
オペレートバルブ + EJボディー
オペレートバルブ
EJボディー
ブローバルブ
ブローバルブ
42102-E4-00
■ 交換部品リスト
故障時
名称 部品名称 部品番号 備考
フィーダーバルブ
VALVE KGA-M37P1-00X フィーダー駆動用
エジェクター ASSY
VALVE UNIT KV7-M7111-F0X オペレートバルブ + EJ ボディー
ブローバルブ
VALVE KM1-M7111-G0X 破壊バルブ
コンベアユニット用バルブ
VALVE. KM0-M8582-00X メインストッパーなど
1-5
1
2.2 メンテナンスツール
2.2.1 クリーニングツール
クリーニングツール
同梱品
スプラインシャフト清掃用キット
ノズル清掃ワイヤー
フィーダープレート清掃用ブラシ
光学系清掃用綿棒
42103-E4-00
■ クリーニングツールリスト
同梱品
名称 部品名称 部品番号 備考
スプラインシャフト清掃用キット
CLEANINGKIT KV8-M8860-00X
ノズル清掃ワイヤー
NEEDLEASSY KV8-M8883-A0X
光学系清掃用綿棒
SWAB KGA-M3802-00X
フィーダープレート清掃用ブラシ
BRUSH,FEEDER KV7-M8880-00X
