3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX4/DX4 3.5 Testa di montaggio A partire dalla SR.706.xx Edizione 06/2012 IT 116 3.5.2 SIPLACE MultiSt ar CPP (solo SX4) 3 Fig. 3.5 - 3 SIPLACE MultiS tar - vista…
Istruzioni per l'uso SIPLACE SX4/DX4 3 Dati tecnici e moduli
A partire dalla SR.706.xx Edizione 06/2012 IT 3.5 Testa di montaggio
115
3.5.1.3 Dati tecnici con videocamera CO,tipo 41
3
3.5.1.4 Sensore del contenitore scarti CO
NOTA 3
Nel caso venga impiegata una testa SpeedStar si consiglia di installare il sensore opzionale sul
contenitore scarti CO. (Vedi anche sezione 6.6, pagina 338)
Gamma dei CO
a
a) Ricordare che la gamma di componenti CO montabili viene influenzata anche dalle geometrie delle piazzole, dagli
standard specifici del cliente e dalle tolleranze d'imballaggio dei CO.
da 01005 a 2220, Melf, SOT, SOD,
Bare-Die, Flip-Chip
Specifica CO
Altezza max.
Reticolo min. piedini
Largh. min. piedini
Min. reticolo sfere (ball grid)
Diametro min. sfere.
dimensioni min.
Dimensioni max.
Peso max.
4 mm
0,08 mm
0,03 mm
0,10 mm
0,05 mm
0,12 mm x 0,12 mm
6 mm x 6 mm
1 g
Forza d'appoggio programmabile, livelli selezionabili da 1,5 N a 4,5 N
Tipi di pipette 10 xx, 11 xx, 12 xx
precisione X-/Y ± 41 µm/3 , ± 55 µm/4
Precisione angolare ± 0,5°/3 ± 0,7°/4
Piani di illuminazione 5
Possibilità di regolazione dei piani di illuminazione 256
5
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX4/DX4
3.5 Testa di montaggio A partire dalla SR.706.xx Edizione 06/2012 IT
116
3.5.2 SIPLACE MultiStar CPP (solo SX4)
3

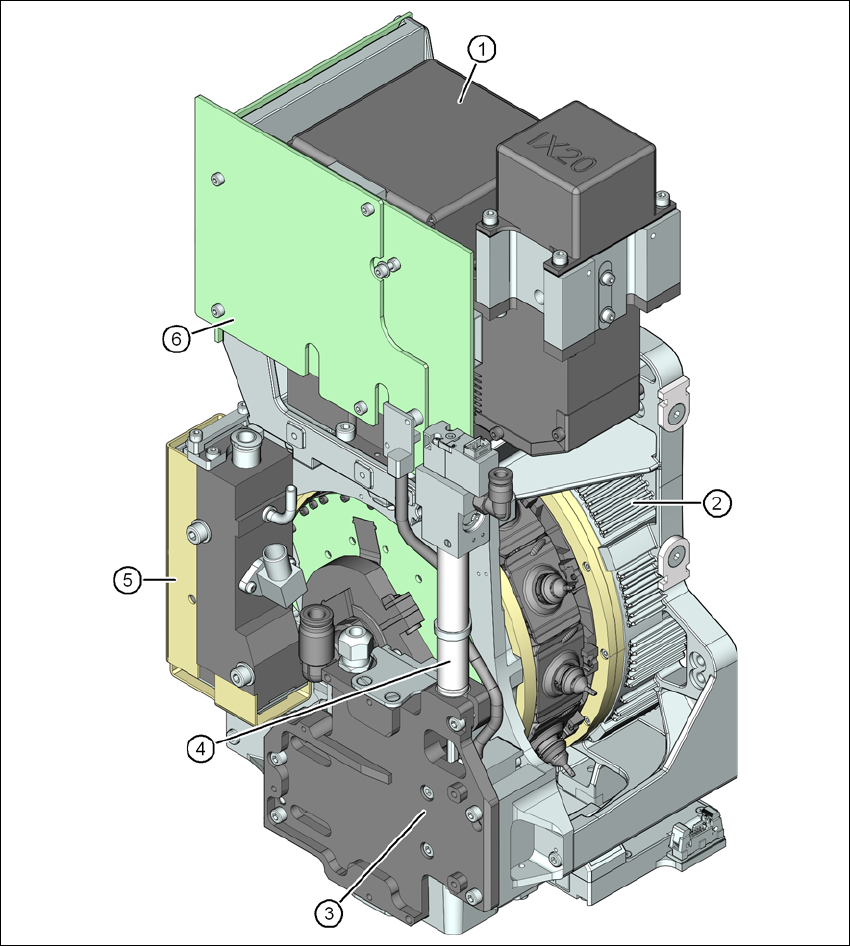

Fig. 3.5 - 3 SIPLACE MultiStar - vista anteriore, gruppi funzionali parte 1
(1) Stella con 12 segmenti
(2) Segmento con azionamento DP integrato
(3) Motore torque per l'azionamento della stella
(4) Scheda intermedia del distributore
(5) Scheda di comando dei 12 azionamenti DP
(6) Allacciamento dell'aria compressa per gli ugelli Venturi del circuito di prelievo/montaggio e di
tenuta
Istruzioni per l'uso SIPLACE SX4/DX4 3 Dati tecnici e moduli
A partire dalla SR.706.xx Edizione 06/2012 IT 3.5 Testa di montaggio
117
3
Fig. 3.5 - 4 SIPLACE MultiStar - vista anteriore, gruppi funzionali parte 2
(1) Videocamera CO C&P, tipo 30, 27 x 27, digitale
(2) Motore torque per l'azionamento della stella
(3) Azionamento Z (motore lineare)
(4) Cilindro di prelievo
(5) Valvola di regolazione della pressione
