4 Installazione e messa in servizio Istruzioni per l'uso SIPLACE SX4/DX4
4.3 Installazione della macchina A partire dalla SR.706.xx Edizione 06/2012 IT
224
4.3.7.1 Distanze di rispetto dei piedi della macchina del convogliatore doppio CST
4

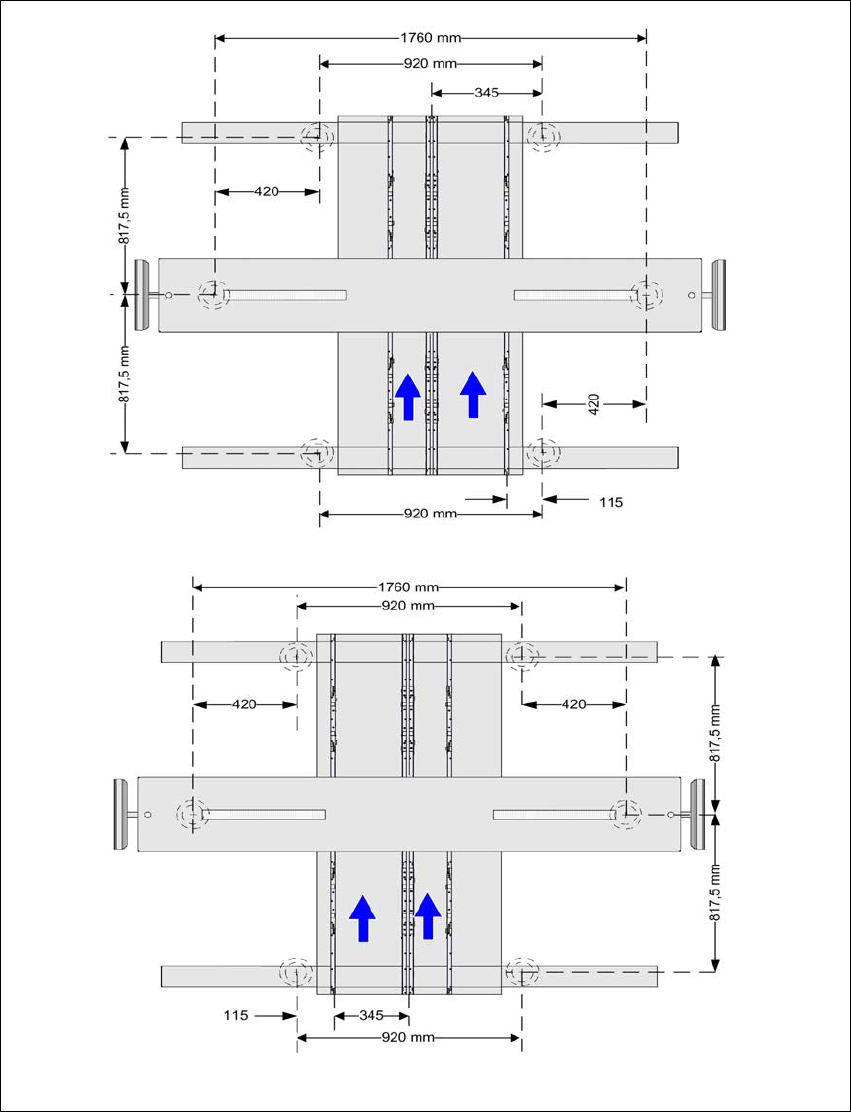

Fig. 4.3 - 9 Distanze di rispetto dei piedi della macchina del convogliatore doppio CST in millimetri
Spalla fissa del convoglia
tore sulla posizione mas-
sima a destra.
a) la misura dipende dalla posizione della spalla fissa. Tutte le misure in millimetri.
Spalla fissa del convoglia-
tore sulla posizione mas-
sima a sinistra.
Istruzioni per l'uso SIPLACE SX4/DX4 4 Installazione e messa in servizio
A partire dalla SR.706.xx Edizione 06/2012 IT 4.3 Installazione della macchina
225
4.3.7.2 Distanze di rispetto dei piedi della macchina del convogliatore Quad Lane (solo
SX4)
4

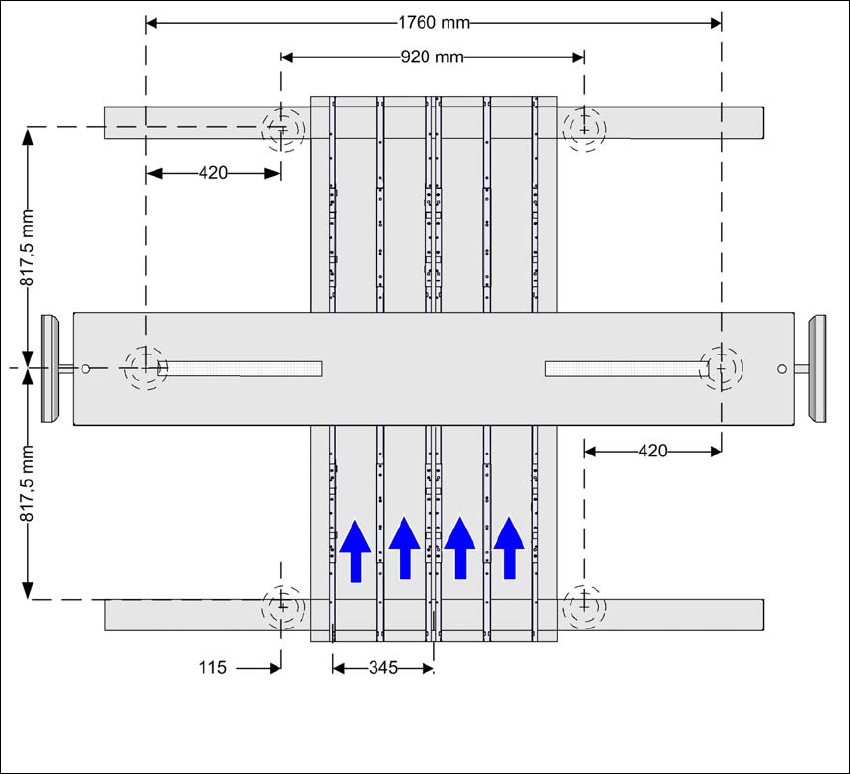

Fig. 4.3 - 10 Distanze di rispetto dei piedi della macchina del convogliatore Quad Lane in millimetri
Bordi di trasporto
fissi esterni
4 Installazione e messa in servizio Istruzioni per l'uso SIPLACE SX4/DX4
4.3 Installazione della macchina A partire dalla SR.706.xx Edizione 06/2012 IT
226
4.3.8 Integrazione della macchina nella linea
Rispettare le avvertenze generali riportate nella sezione 4.3.1, pagina 210.
Rispettare le avvertenze sul trasporto della macchina riportate nella sezione 4.3.2, pagina
211
.
Gli utensili e i dispositivi ausiliari sono elencati nella sezione 4.3.5, pagina 214.
4.3.8.1 Allineamento e regolazione delle macchine sulla linea
Sollevare la macchina con l'elevatore a forche fino a quando il carico non poggia più sui piedi.
Rilevare l'altezza di convogliamento dei CST delle macchine della linea e con la chiave esa-
gonale regolare la macchina su un'altezza simile.
Eventualmente montare i piedi della macchina in modo da raggiungere la relativa altezza di
convogliamento dei CST (vedi 4.3.6 a pagina 215).
Posizionare la macchina con l'elevatore a forche sul posteggio libero nella linea.
Assicurarsi che i convogliatori CST siano disposti lungo la stessa linea di fuga e controllare
la distanza rispetto alla macchina che precede.
AVVERTENZA 4
Abbassare lentamente la macchina. Nel frattempo un'altra persona controllerà che i piedi
della macchina poggino tutti contemporaneamente sul pavimento. Se i piedi della macchina
poggiano bruscamente solo su un lato, possono deformarsi i relativi fissaggi.
4
Allineare la macchina sia in direzione X che Y con l'ausilio della livella a bolla della macchina.
Poggiare la livella sia in direzione X che Y sulle spalle del convogliatore, nella zona di pro-
cesso 1 per la SIPLACE SX4 (vedi fig. 4.3 - 11
), o al centro dell'area di processo della SI-
PLACE DX4. La larghezza di convogliamento dei circuiti stampati è preimpostata:
convogliatore singolo 210 mm
convogliatore doppio, traccia 1 100 mm
convogliatore doppio, traccia 2 210 mm 4
NOTA 4
Per la regolazione in direzione X del convogliatore doppio la livella va poggiata sempre e solo
sulle spalle esterne della macchina.
Misurare la distanza tra bordo superiore della cinghia del convogliatore CST e pavimento.
Detta misura deve essere pari a 900 mm, 930 mm o 950 mm.
