Istruzioni per l'uso SIPLACE SX4/ DX4 6 Estensioni della stazione A partire dalla SR.706.xx Edizione 06/2012 IT 6.5 Stazione di aggancio per il carrello CO della SIPLACE serie X 333 6.5.4 Elementi di comando e visua…
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX4/DX4
6.5 Stazione di aggancio per il carrello CO della SIPLACE serie X A partire dalla SR.706.xx Edizione 06/2012 IT
332
6
6
6.5.3 Dimensioni della stazione di aggancio con carrello CO inserito
6

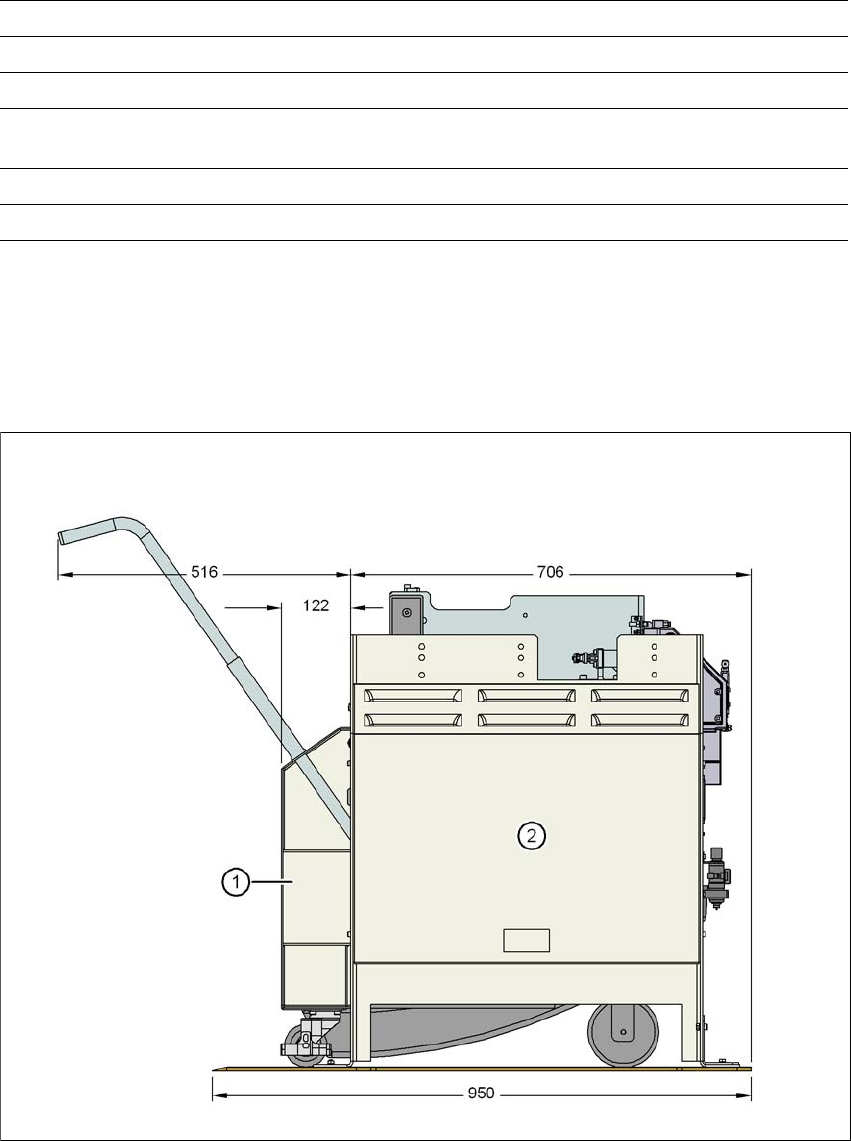

Fig. 6.5 - 3 Dimensioni della stazione di aggancio con carrello CO inserito - misure in millimetri
(1) Carrello CO
(2) Stazione di aggancio
Attacco dell'aria compressa Giunto KS 2-M5-A
Consumo di aria compressa 50 Nl/min
a
Tensione di allacciamento 88 - 264 V~
Corrente nominale 3,5 A (230 V CA
7 A (115 V CA
Potenza apparente nominale 0,8 kW
Fusibile 2 x 8 A
a) In condizioni atmosferiche normali a 20°C e 1013 hPa
Istruzioni per l'uso SIPLACE SX4/DX4 6 Estensioni della stazione
A partire dalla SR.706.xx Edizione 06/2012 IT 6.5 Stazione di aggancio per il carrello CO della SIPLACE serie X
333
6.5.4 Elementi di comando e visualizzazione
6
Fig. 6.5 - 4 Stazione di aggancio - elementi di comando e visualizzazione
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX4/DX4
6.5 Stazione di aggancio per il carrello CO della SIPLACE serie X A partire dalla SR.706.xx Edizione 06/2012 IT
334
Legenda della fig. 6.5 - 4
, pagina 333.
(1) Spia luminosa dell'alimentazione di rete
(2) Tasto per bloccare e sbloccare tutti i moduli di alimentazione sul carrello CO.
(3) Dispositivo di serraggio orizzontale per il fissaggio della leva del tavolo CO in posizione
"chiusa"
(4) Etichetta con la raffigurazione degli interruttori S1 e S2 per l'indirizzamento del CAN-Bus
(5) Interruttori S1 e S2 per l'impostazione dell'indirizzo del CAN-Bus
(6) Interruttore di rete
(7) Manopola per impostare la pressione di esercizio
(8) Manometro per la visualizzazione della pressione di esercizio
