Istruzioni per l'uso SIPLACE SX4/DX4 3 Dati tecnici e moduli A partire dalla SR.706.xx Edizione 06/2012 IT 3.7 Sistema di convogliamento del CST 139 3.7.5 Comando e regolaz ione della larghezza 3.7.5.1 Comando trami…

3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX4/DX4

3.7 Sistema di convogliamento del CST A partire dalla SR.706.xx Edizione 06/2012 IT

138

3.7.4 Convogliatore SIPLACE Quad Lane (solo SX4)

Articolo n. 00519836-xx Convogliatore SIPLACE Quad Lane

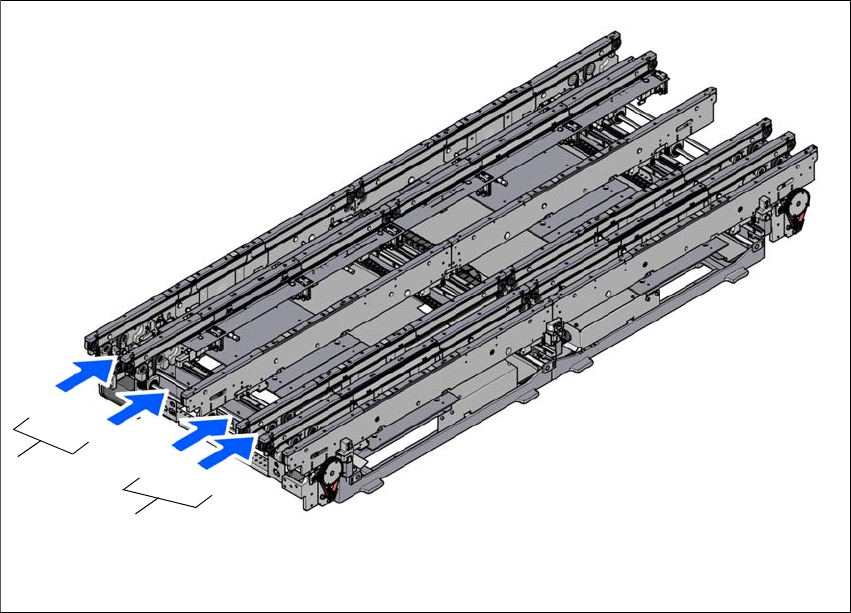

Fig. 3.7 - 5 Convogliatore SIPLACE Quad Lane

(1) Gruppo di convogliamento 1

(1R) Traccia di convogliamento 1, destra

(1L) Traccia di convogliamento 1, sinistra

(2) Gruppo di convogliamento 2

(2R) Traccia di convogliamento 2, destra

(2L) Traccia di convogliamento 2, sinistra

3.7.4.1 Descrizione

Con il convogliatore SIPLACE Quad Lane è possibile lavorare fino a un massimo di otto circuiti

stampati in contemporaneamente. Le tracce di convogliamento 1R e 1L oppure 2R e 2L traspor-

tano i circuiti stampati in modalità sincrona, mentre i gruppi di convogliamento 1 e 2 possono tra-

sportare i circuiti stampati sia in modalità sincrona che asincrona. Nel convogliatore Quad Lane

entrambe le spalle esterne sono fisse. Senza dover effettuare modifiche all'hardware il convoglia-

tore può essere configurato da software come convogliatore a 1, 2 o 4 tracce.

(2L)

(2R)

(1)

(1R)

(1L)

(2)

Istruzioni per l'uso SIPLACE SX4/DX4 3 Dati tecnici e moduli

A partire dalla SR.706.xx Edizione 06/2012 IT 3.7 Sistema di convogliamento del CST

139

3.7.5 Comando e regolazione della larghezza

3.7.5.1 Comando tramite il menu a funzioni singole

Informazioni sul comando del sistema di convogliamento CST e sul menu a funzioni singole si

possono trovare nella guida on-line.

3.7.5.2 Regolazione automatica della larghezza

Dopo aver ricevuto l'istruzione, i nastri di convogliamento vengono impostati sulla larghezza no-

minale. Nel caso del convogliatore doppio sono possibili differenti larghezze.

Per informazioni dettagliate sulla modifica della larghezza della traccia di convogliamento consul-

tare la guida on-line.

3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX4/DX4

3.7 Sistema di convogliamento del CST A partire dalla SR.706.xx Edizione 06/2012 IT

140

3.7.6 Definizione dello svergolamento del CST

3.7.6.1 Svergolamento del CST durante il convogliamento

Svergolamento del CST trasversalmente rispetto alla direzione di trasporto = max. 1% della dia-

gonale del CST e comunque non oltre 2 mm.

Svergolamento del CST nella direzione di convogliamento + spessore del CST < 5,5 mm

Bordo fisso di bloccaggio

Dispositivo mobile di bloccaggio

Circuito stampato

Spalla del convogliatore

Bordo fisso di bloccaggio

Nastro del convoglia-

tore

Circuito stampato

Direzione di convoglia-

mento CST

5,5 mm
