6 Estensioni della stazione Istr uzioni per l'uso SIPLACE SX4/DX4 6.1 Scambiatore di pipette A partire dalla SR.706.xx Edizione 06/2012 IT 312 Vassoio per pipette 2 8-xx 6 6 Fig. 6.1 - 8 V assoio p er pipette 28-xx …
Istruzioni per l'uso SIPLACE SX4/DX4 6 Estensioni della stazione
A partire dalla SR.706.xx Edizione 06/2012 IT 6.1 Scambiatore di pipette
311
Nella stazione delle pipette è possibile soffiare via i componenti dalle pipette. È possibile estrarre
le pipette e smaltirle poi nel contenitore degli scarti.
Tab. 6.1 - 1 Configurazione dello scambiatore di pipette per CPP
Vassoio per pipette 20-xx 6
6

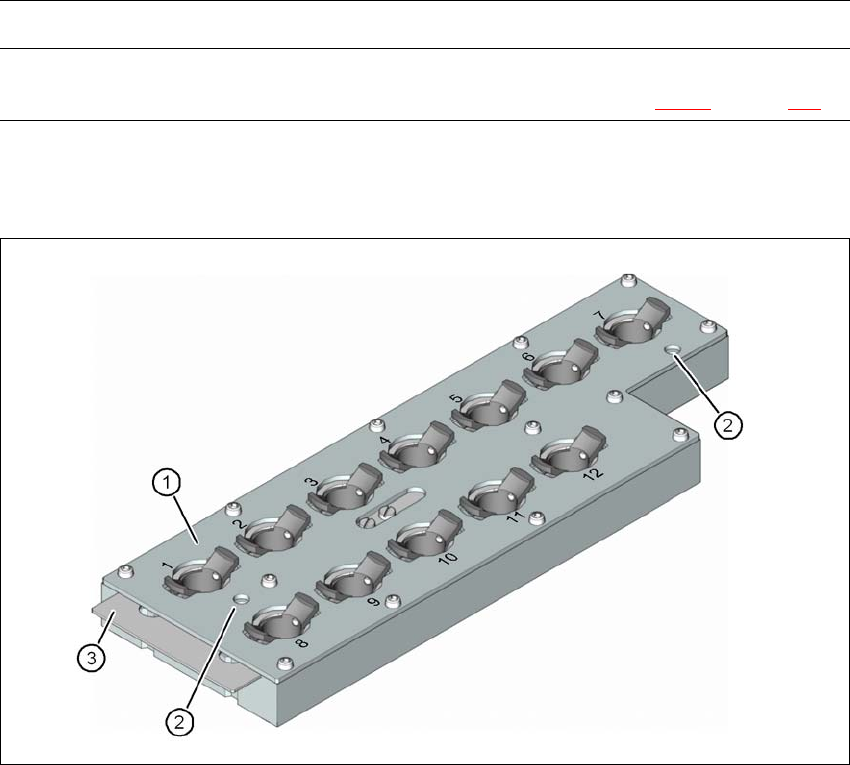

Fig. 6.1 - 7 Vassoio per pipette 20xx - piastra di bloccaggio aperta
(1) 12 garage per pipette 20xx
(2) Mire (solo con piastra di bloccaggio aperta e visibile)
(3) Piastra di bloccaggio
Testa di montaggio Vassoio pipette Nota
Testa CPP
5 vassoi per pipette 20xx Configurazione standard
1 vassoio per pipette 28xx (vedi fig. 6.1 - 6
, pagina 310 )
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX4/DX4
6.1 Scambiatore di pipette A partire dalla SR.706.xx Edizione 06/2012 IT
312
Vassoio per pipette 28-xx 6
6

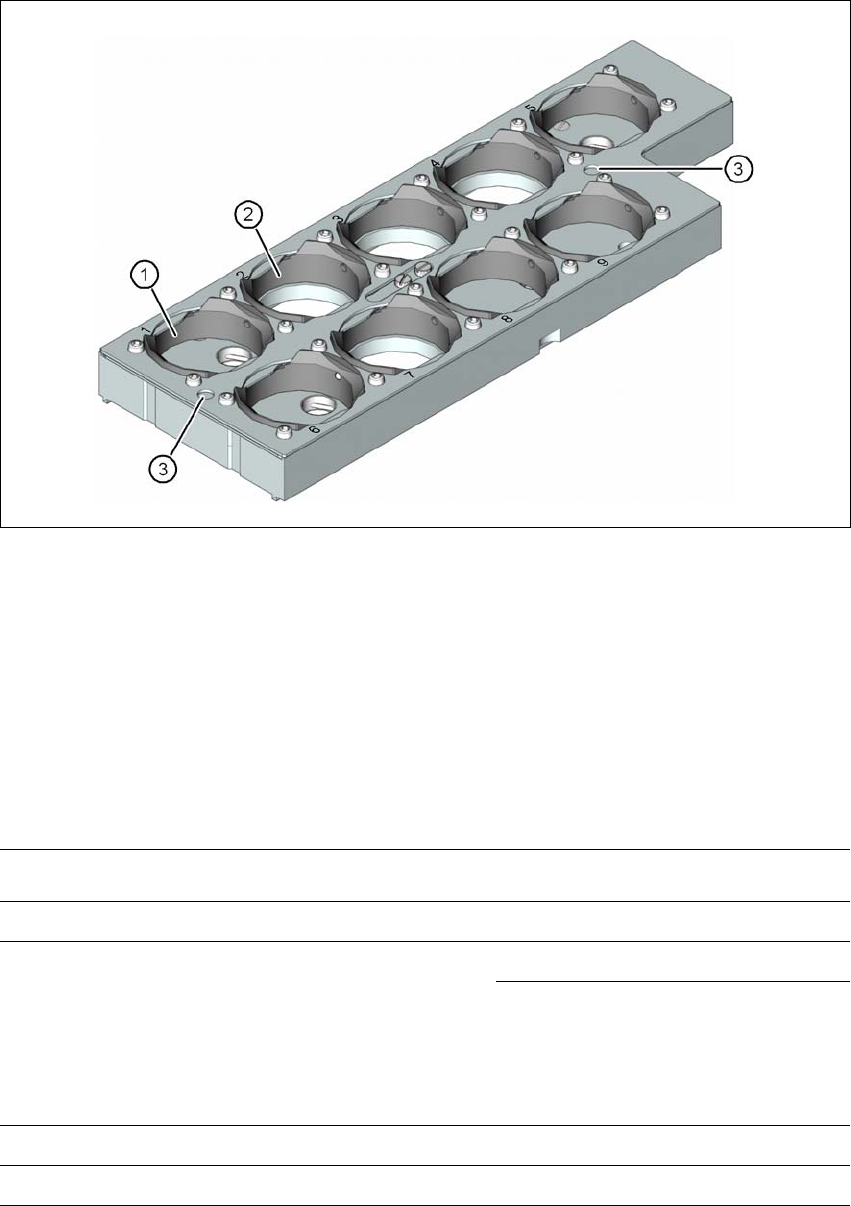

Fig. 6.1 - 8 Vassoio per pipette 28-xx
(1) 5 garage per pipette 28xx con una lunghezza massima di 12,5 mm
(numero garage 1, 5, 6, 8 e 9)
(2) 4 garage per pipette 28xx con una lunghezza massima di 16,5 mm
(numero garage 2, 3, 4 e 7)
(3) Mire (solo con piastra di bloccaggio aperta e visibile)
6.1.2.2 Dati tecnici
6
6
Scambiatore di pipette per il SIPLACE MultiStar
Misure (lunghezza x larghezza x altezza) 449 mm x 62,7 mm x 77,7 mm
Numero dei garage di pipette
Tipo 20xx 60
Tipo 28xx 9
Tipi di pipette 20xx (testa CPP)
28xx (testa CPP)
Tempo di cambio delle pipette Ca. 2 s per pipetta
Attacco dell'aria compressa 0,48 MPa (4,8 bar)
Istruzioni per l'uso SIPLACE SX4/DX4 6 Estensioni della stazione
A partire dalla SR.706.xx Edizione 06/2012 IT 6.1 Scambiatore di pipette
313
6.1.2.3 Posizione dello scambiatore di pipette per SIPLACE MultiStar
In ciascuno dei posteggi 1, 2, 3 e 4 è possibile installare uno scambiatore di pipette per la testa
CPP (pos. 1 in fig. 6.1 - 9
, pagina 313).
La macchina viene quindi ad avere la seguente configurazione di pipette:
6
6

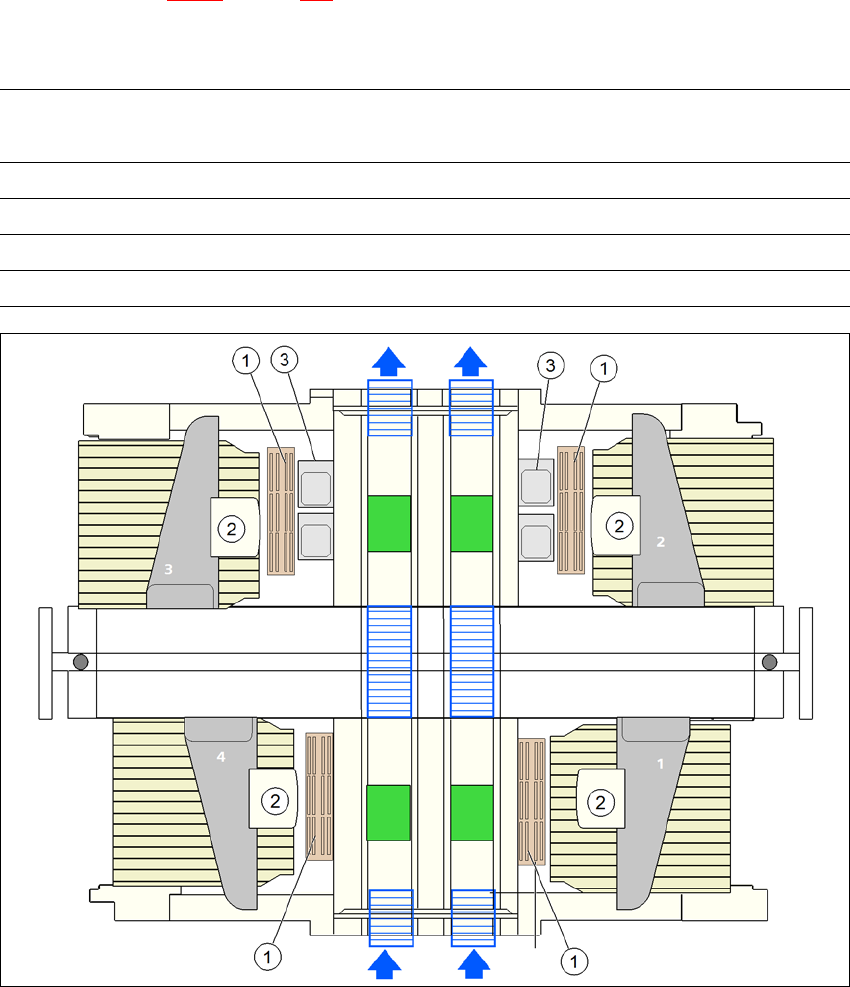

Fig. 6.1 - 9 Posizione dello scambiatore di pipette per SIPLACE MultiStar - esempio di configurazione
6
Posteggio Numero dei vassoi
di pipette
Numero dei vassoi di
pipette di riserva
Numero dei garage di
pipette
1 5 x 20xx + 1 x 28xx - 60 x 20xx, 9 x 28xx
2 4 x 20xx 2 48 x 20xx
3 5 x 20xx + 1 x 28xx - 60 x 20xx, 9 x 28xx
4 4 x 20xx 2 48 x 20xx
(1) Scambiatore di pipette
(2) SIPLACE MultiStar
(3) Videocamere fisse
