Istruzioni per l'uso SIPLACE SX4/DX4 4 Installazione e messa in servizio A partire dalla SR.706.xx Edizione 06/2012 IT 4. 1 Trasporto e configurazione a lla consegna 193 4 Fig. 4.1 - 2 Configurazione alla consegna d…
4 Installazione e messa in servizio Istruzioni per l'uso SIPLACE SX4/DX4
4.1 Trasporto e configurazione alla consegna A partire dalla SR.706.xx Edizione 06/2012 IT
192
4.1.1.2 Peso della macchina pronta alla spedizione
La seguente tabella contiene i dati relativi al peso della macchina pronta alla spedizione, com-
preso l'imballaggio.
4
4.1.2 Controllo della fornitura
Tenere la macchina imballata in magazzino fino a quando non avrà raggiunto la temperatura
ambiente. Esiste infatti il rischio di formazione di condensa.
Verificare che la merce consegnata non sia danneggiata.
Controllare i sensori antishock sulla cassa per il trasporto.
Disimballare la macchina e gli accessori e verificare che la fornitura sia completa (in base al
documento di trasporto - DDT).
Documentare il risultato nel rapporto di installazione / protocollo di collaudo.
4.1.3 Configurazione alla consegna
4.1.3.1 SIPLACE SX4
La configurazione della macchina alla consegna è la seguente:
– Le tracce del convogliatore singolo sono impostate su una larghezza di 210 mm. Questa im-
postazione di larghezza è importante per la regolazione di precisione della macchina.
– Entrambe le tastiere sono scollegate e smontate.
– I due monitor sono smontati.
– I due segnalatori luminosi sono smontati.
– Tutti gli assi dei portali sono assicurati con protezioni per il trasporto.
Macchina Spedizione all'interno dell'Europa Spedizione oltreoceano
SX4 4004 kg 4504 kg
DX4 4004 kg 4504 kg
Carrello CO 470 kg 550 kg
Istruzioni per l'uso SIPLACE SX4/DX4 4 Installazione e messa in servizio
A partire dalla SR.706.xx Edizione 06/2012 IT 4.1 Trasporto e configurazione alla consegna
193
4

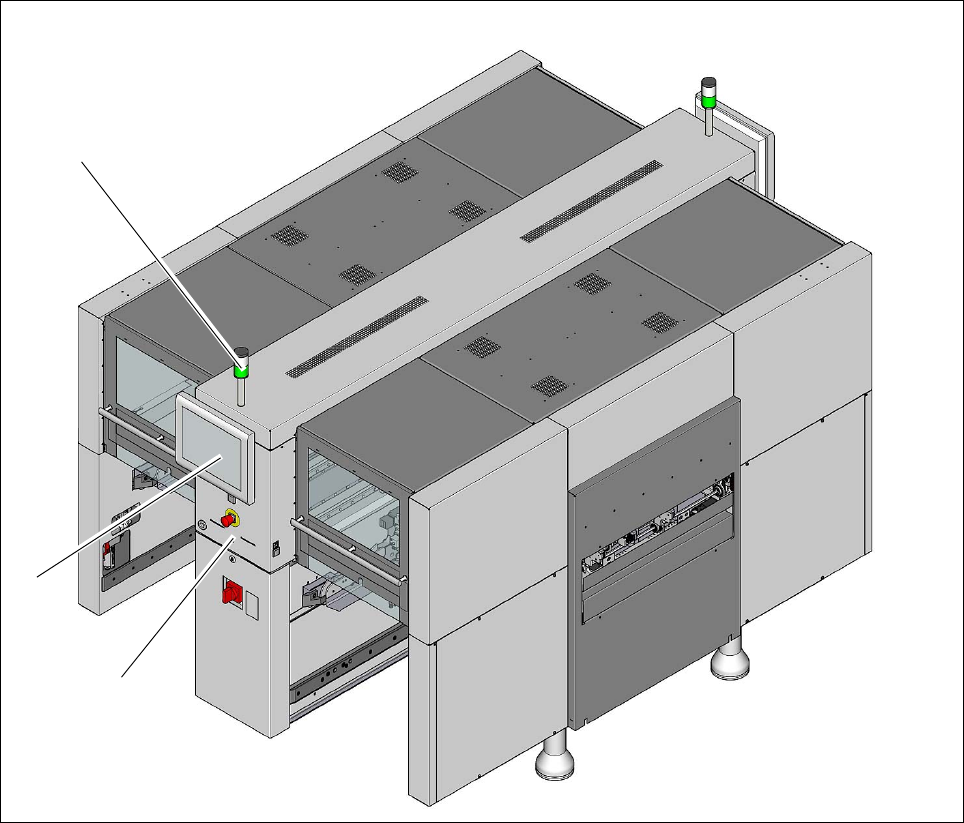

Fig. 4.1 - 2 Configurazione alla consegna della SIPLACE SX4
(1) Segnalatore luminoso (smontatato)
(2) Monitor (smontato)
(3) Tastiera (smontata)
(1)
(2)
(3)
4 Installazione e messa in servizio Istruzioni per l'uso SIPLACE SX4/DX4
4.1 Trasporto e configurazione alla consegna A partire dalla SR.706.xx Edizione 06/2012 IT
194
4.1.3.2 SIPLACE DX4
La configurazione della macchina alla consegna è la seguente:
– La traccia del convogliatore singolo è impostata su una larghezza di 210 mm. Questa impo-
stazione di larghezza è importante per la regolazione di precisione della macchina.
– Entrambe le tastiere sono scollegate e smontate.
– I due monitor sono smontati.
– I due segnalatori luminosi sono smontati.
– Il contenitore delle cinghie e il contenitore scarti cinghia sono imballati separatamente.
– Tutti gli assi dei portali sono assicurati con protezioni per il trasporto.
