3.10.10 Canale della cinghia vuota nel dispositivo di inserimento del carrello CO
Nella versione standard, il canale della cinghia vuota può portare al dispositivo pneumatico di ta-
glio cinghie con un'altezza massima della tasca di 12 mm.
3

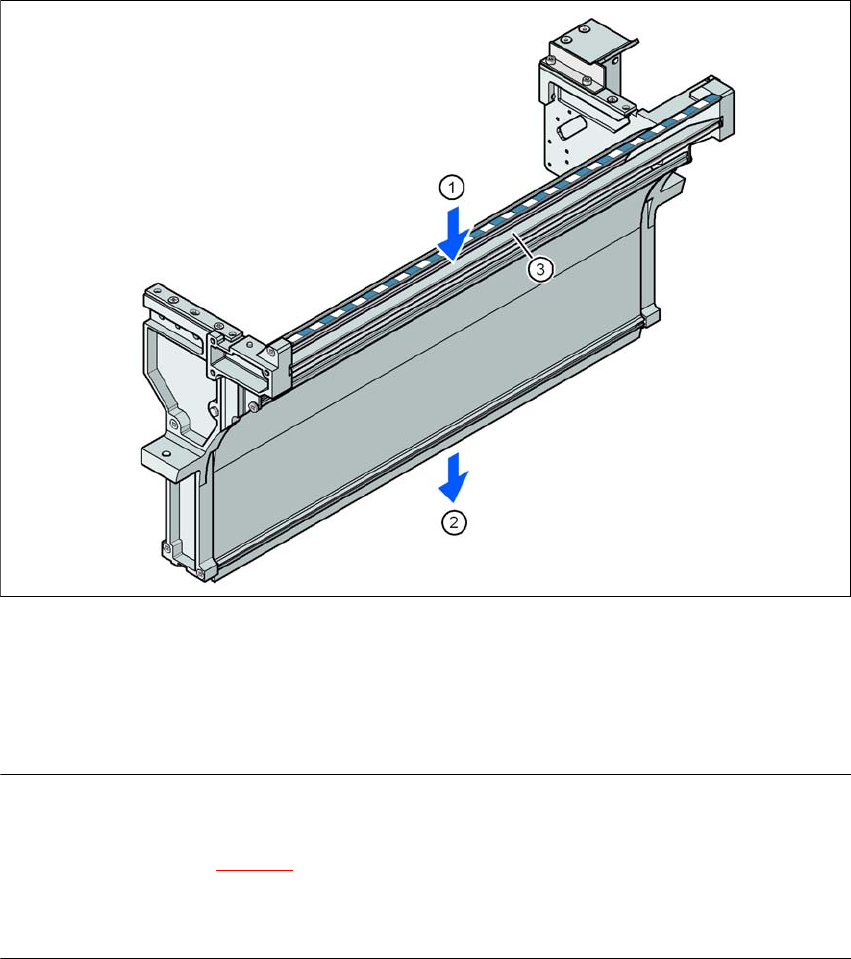

Fig. 3.10 - 11 Canale della cinghia vuota nel dispositivo di inserimento del carrello CO SIPLACE serie X
(1) Fessura di ingresso per le cinghie vuote
(2) Fessura di uscita per le cinghie vuote sul dispositivo di taglio pneumatico
(3) Divisori in lamiera per cinghie di < 12 mm, per cinghie di > 12 mm smontabile
NOTA
– Per tasche della cinghia di altezza superiore a 12 mm è possibile rimuovere il divisorio in la-
miera (pos. 3 in fig. 3.10 - 11
).
Non posizionare moduli di alimentazione con tasche basse nelle immediate vicinanze di altri
moduli con tasche alte. Le cinghie vuote potrebbero sovrapporsi e creare un intasamento.
Istruzioni per l'uso SIPLACE SX4/DX4 3 Dati tecnici e moduli
A partire dalla SR.706.xx Edizione 06/2012 IT 3.11 Tavolo DX sulla SIPLACE DX4
189
3.11 Tavolo DX sulla SIPLACE DX4
Nella configurazione standard la SIPLACE DX4 dispone di quattro tavoli DX, che utilizzando 20
moduli di alimentazione X 2x8 mm SIPLACE con una massimo di 40 tracce, possono alloggiare
tipi di componenti.
L'uso dei moduli di alimentazione sui tavoli DX è sostanzialmente identico a quello sui tavoli CO
intercambiabili della SIPLACE SX4.
3
Fig. 3.11 - 1 Posteggi dei tavoli DX, SIPLACE DX4
(1) Posteggio 1
(2) Posteggio 2
(3) Posteggio 3
(4) Posteggio 4
(T) Direzione di convogliamento dei circuiti stampati
(1)
(4)
(2)
(3)
