4.3 Installazione della macchina
4.3.1 Avvertenze
PERICOLO 4
Solo tecnici o personale certificato SIPLACE possono installare e mettere in funzione la mac-
china.
Rispettare le norme vigenti di prevenzione degli infortuni.
Durante lo svolgimento dei lavori di montaggio sul lato inferiore della macchina, adottare ap-
posite misure per assicurare ulteriormente la macchina. Non è permesso il solo elevatore a
forche come supporto!
Accertarsi che i portali siano posizionati sull'area del convogliatore di CST, in modo che non
limitino la libertà di movimento della testa durante il montaggio. Questo escluderà anche il
rischio di ferimento.
Per impostare le altezze della macchina sono necessarie due persone:
– Una che esegue i lavori di montaggio necessari e l'altra che sorveglia la stabilità della
macchina sollevata durante il montaggio.
Per proteggere i piedi, indossare scarpe speciali rinforzate.
Istruzioni per l'uso SIPLACE SX4/DX4 4 Installazione e messa in servizio
A partire dalla SR.706.xx Edizione 06/2012 IT 4.3 Installazione della macchina
211
4.3.2 Sollevamento e trasporto delle macchine con l'elevatore a forche
4

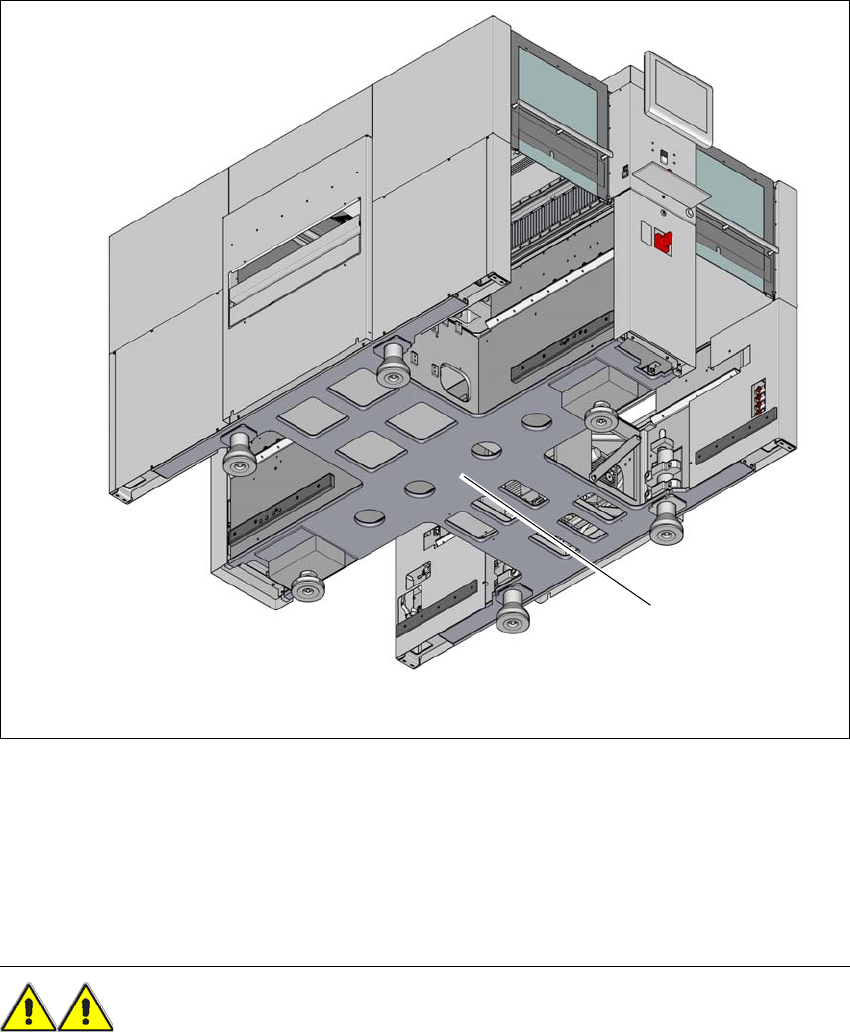

Fig. 4.3 - 1 Superfici di appoggio - forca perpendicolare alla direzione di convogliamento dei circuiti stampati (esem-
pio: SX4)
(1) Superficie di appoggio per le forche dell'elevatore
Posizionare l'elevatore a forche trasversalmente rispetto alla direzione del convogliatore dei
circuiti stampati e aprire le forche abbastanza affinché le superfici di appoggio della macchina
siano disposte uniformemente sulle forche.
AVVERTENZA 4
Prima di sollevare la macchina, rispettare assolutamente i seguenti punti per evitare danni irrever-
sibili alla macchina:
Prima di sollevare la macchina, rispettare assolutamente i seguenti punti per evitare danni irrever-
sibili alla macchina:
(1)
4 Installazione e messa in servizio Istruzioni per l'uso SIPLACE SX4/DX4
4.3 Installazione della macchina A partire dalla SR.706.xx Edizione 06/2012 IT
212
– Disporre la forche parallelamente al convogliatore di circuiti stampati.
– Orientare sempre la forche centralmente rispetto alla macchina.
– Le forche possono essere aperte solo fintanto che restano sempre all'interno della superficie
di appoggio sul lato inferiore della macchina (vedi fig. 4.1 - 4
, pagina 199).
– È espressamente vietato allargare la distanza tra le forche tanto da sollevare la macchina con
le forche fuori dalla superficie di appoggio, perché ciò comporterebbe la deformazione del te-
laio della macchina e/o il danneggiamento dei cavi e delle linee.
Quando si solleva la macchina assicurarsi di applicare un peso uniforme sulla forche. Una
base solida tra la forche e la macchina impedisce il rovesciamento della macchina durante il
sollevamento. In questo modo si evita il caricamento su un solo lato dei piedi della macchina,
con conseguente deformazione del fissaggio dei piedi. È consigliabile che una seconda per-
sona assista al sollevamento della macchina e verifichi che non si ribalti durante l'operazione
con l'elevatore a forche.
AVVERTENZA 4
Durante il trasporto, accertarsi assolutamente che tutti i piedi della macchina siano sollevati dal
pavimento perché se i piedi della macchina strisciano sul pavimento durante il trasporto e si
scontrano con un ostacolo, si potrebbe danneggiare il fissaggio dei piedi della macchina nel
telaio della macchina.
4.3.3 Montaggio delle parti annesse
Alla consegna della macchina il monitor, il quadro di comando, la tastiera e il segnalatore luminoso
sono smontati. Per il montaggio procedere come descritto di seguito:
– montare i segnalatori luminosi vedi sezione 4.3.3.2
, pagina 213
– montare i quadri di comando vedi sezione 4.3.4, pagina 213
– montare i monitor vedi sezione 4.3.3.4, pagina 213
– agganciare il supporto per la tastiera e collegare la tastiera
– Posizionare il contenitore delle cinghie e il contenitore scarti cinghia sotto i tavoli DX (solo
DX4)
4.3.3.1 Controllare e regolare gli interruttori delle cappe protettive
Verificare il funzionamento degli interruttori delle cappe protettive (vedi 2.5.1 a pagina 55).
Se necessario, regolare gli interruttori delle cappe protettive (vedi le istruzioni per l'assi-
stenza).
