6 Estensioni della stazione Istr uzioni per l'uso SIPLACE SX4/DX4 6.1 Scambiatore di pipette A partire dalla SR.706.xx Edizione 06/2012 IT 310 6.1.2 Scambiatore di pipette pe r SIPLACE MultiS ta r (solo SX4) Articol…
Istruzioni per l'uso SIPLACE SX4/DX4 6 Estensioni della stazione
A partire dalla SR.706.xx Edizione 06/2012 IT 6.1 Scambiatore di pipette
309
Montare il vassoio sugli agganci automatici a sfera (pos. 5 nella fig. 6.1 - 4, pagina 308).
Spingere il vassoio uniformemente verso il basso in modo che gli agganci automatici a sfera
si innestino contemporaneamente su tutti i bottoni a pressione.
6.1.1.7 Rilevamento della posizione
Ogni vassoio dello scambiatore di pipette ha due mire: una per la determinazione della posizione
e un'altra per la determinazione della posizione angolare.
6
Fig. 6.1 - 5 Vassoio delle pipette - Numerazione dei garage, mire per la determinazione della posizione e della posi-
zione angolare
(1) Piastra di bloccaggio in posizione "vassoio sbloccato"
(2) Mira per la determinazione della posizione
(3) Mira per la determinazione della posizione angolare
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX4/DX4
6.1 Scambiatore di pipette A partire dalla SR.706.xx Edizione 06/2012 IT
310
6.1.2 Scambiatore di pipette per SIPLACE MultiStar (solo SX4)
Articolo n. 00119741-xx Scambiatore di pipette per CPP
6

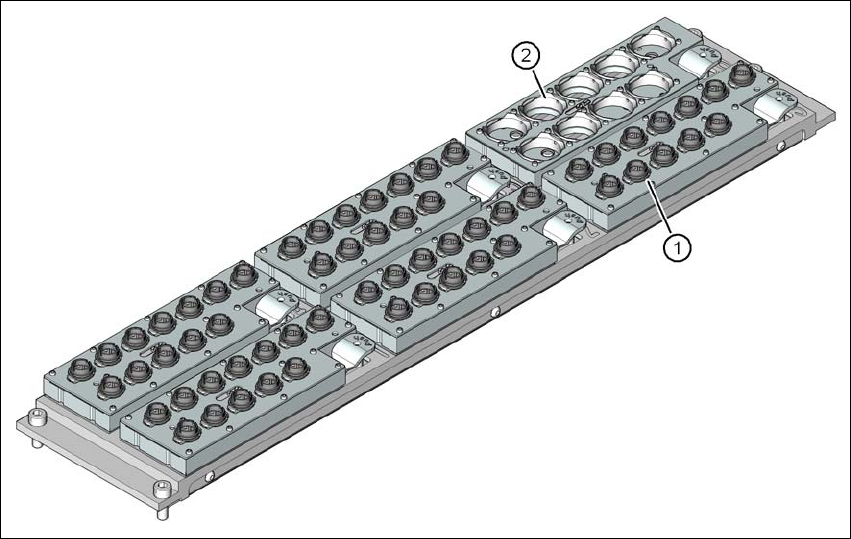

Fig. 6.1 - 6 Scambiatore di pipette per il SIPLACE MultiStar
(1) Vassoio per pipette 20-xx
(2) Vassoio per pipette 28-xx
6.1.2.1 Descrizione
I vassoi sono collocati su una piastra di supporto comune, sono centrati con due spine cilindriche
e fissati con 4 bottoni a pressione. La posizione esatta è rilevata grazie a due mire su ogni vas-
soio. La posizione esatta dei vassoi sulla piastra di supporto dello scambiatore di pipette è con-
trollata da microinterruttori per evitare una collisione della testa di montaggio con un eventuale
vassoio sporgente. Tutti e 6 i posteggi dei vassoi devono essere occupati poiché il circuito di si-
curezza arresta la macchina se rileva vassoi mancanti o non posizionati correttamente. Inoltre lo
scambiatore di pipette rileva dalla codifica del vassoio se si tratta di un vassoio per pipette 20xx
o per pipette 28xx.
Istruzioni per l'uso SIPLACE SX4/DX4 6 Estensioni della stazione
A partire dalla SR.706.xx Edizione 06/2012 IT 6.1 Scambiatore di pipette
311
Nella stazione delle pipette è possibile soffiare via i componenti dalle pipette. È possibile estrarre
le pipette e smaltirle poi nel contenitore degli scarti.
Tab. 6.1 - 1 Configurazione dello scambiatore di pipette per CPP
Vassoio per pipette 20-xx 6
6
Fig. 6.1 - 7 Vassoio per pipette 20xx - piastra di bloccaggio aperta
(1) 12 garage per pipette 20xx
(2) Mire (solo con piastra di bloccaggio aperta e visibile)
(3) Piastra di bloccaggio
Testa di montaggio Vassoio pipette Nota
Testa CPP
5 vassoi per pipette 20xx Configurazione standard
1 vassoio per pipette 28xx (vedi fig. 6.1 - 6
, pagina 310 )
