4 Installazione e messa in servizio Is truzioni per l'uso SIPLACE SX4/DX4 4.3 Installazione della macchina A parti re dalla SR.706.xx Edizione 06/2012 IT 210 4.3 Inst allazione della macchina 4.3.1 A vvertenze PERIC…
Istruzioni per l'uso SIPLACE SX4/DX4 4 Installazione e messa in servizio
A partire dalla SR.706.xx Edizione 06/2012 IT 4.2 Infrastrutture nel luogo di installazione
209
4.2.3.7 Controllo dei ponti per la limitazione della corrente d'inserzione
La limitazione della corrente d'inserzione del trasformatore (A2) viene cablata allo stesso modo
per tutte le tensioni di alimentazione. I connettori devono essere tutti inseriti nella posizione per
una tensione di ingresso a 230V (Input Voltage 230V).
4

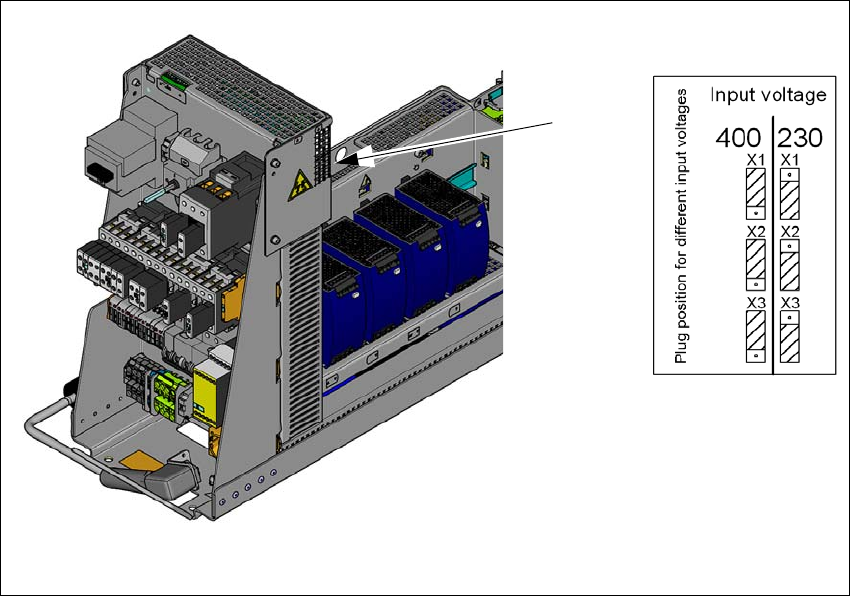

Fig. 4.2 - 7 Posizione di circuito stampato e connettore per la limitazione della corrente d'inserzione
(1) Posizione del limitatore della corrente d'inserzione (A2)
(2) Schema di configurazione
Verificare la piedinatura dei connettori per la limitazione della corrente d'inserzione del tra-
sformatore. Il connettore deve essere inserito nella posizione Input Voltage 230V (tensione
di ingresso 230 V) per tutte le tensioni di rete.
(1)
(2)
4 Installazione e messa in servizio Istruzioni per l'uso SIPLACE SX4/DX4
4.3 Installazione della macchina A partire dalla SR.706.xx Edizione 06/2012 IT
210
4.3 Installazione della macchina
4.3.1 Avvertenze
PERICOLO 4
Solo tecnici o personale certificato SIPLACE possono installare e mettere in funzione la mac-
china.
Rispettare le norme vigenti di prevenzione degli infortuni.
Durante lo svolgimento dei lavori di montaggio sul lato inferiore della macchina, adottare ap-
posite misure per assicurare ulteriormente la macchina. Non è permesso il solo elevatore a
forche come supporto!
Accertarsi che i portali siano posizionati sull'area del convogliatore di CST, in modo che non
limitino la libertà di movimento della testa durante il montaggio. Questo escluderà anche il
rischio di ferimento.
Per impostare le altezze della macchina sono necessarie due persone:
– Una che esegue i lavori di montaggio necessari e l'altra che sorveglia la stabilità della
macchina sollevata durante il montaggio.
Per proteggere i piedi, indossare scarpe speciali rinforzate.
Istruzioni per l'uso SIPLACE SX4/DX4 4 Installazione e messa in servizio
A partire dalla SR.706.xx Edizione 06/2012 IT 4.3 Installazione della macchina
211
4.3.2 Sollevamento e trasporto delle macchine con l'elevatore a forche
4
Fig. 4.3 - 1 Superfici di appoggio - forca perpendicolare alla direzione di convogliamento dei circuiti stampati (esem-
pio: SX4)
(1) Superficie di appoggio per le forche dell'elevatore
Posizionare l'elevatore a forche trasversalmente rispetto alla direzione del convogliatore dei
circuiti stampati e aprire le forche abbastanza affinché le superfici di appoggio della macchina
siano disposte uniformemente sulle forche.
AVVERTENZA 4
Prima di sollevare la macchina, rispettare assolutamente i seguenti punti per evitare danni irrever-
sibili alla macchina:
Prima di sollevare la macchina, rispettare assolutamente i seguenti punti per evitare danni irrever-
sibili alla macchina:
(1)
