6.5 Stazione di aggancio per il carrello CO della SIPLACE
serie X
Articolo n. 00116933-xx Stazione di aggancio per carrello CO della SIPLACE X
Nota
Su richiesta è possibile fornire una stazione di aggancio (Multi-docking-station) con la quale è pos-
sibile allestire carrelli CO da 30, 40 e 60 tracce. 6
6.5.1 Descrizione
La stazione di aggancio è un componente aggiuntivo per la postazione di pre-allestimento ed è
l'elemento di congiunzione tra detta postazione e il carrello CO della SIPLACE serie X. La sta-
zione di aggancio consente di effettuare, oltre all'allestimento esterno del carrello CO con i vassoi,
i test di funzionamento e il controllo dell'allestimento.
6

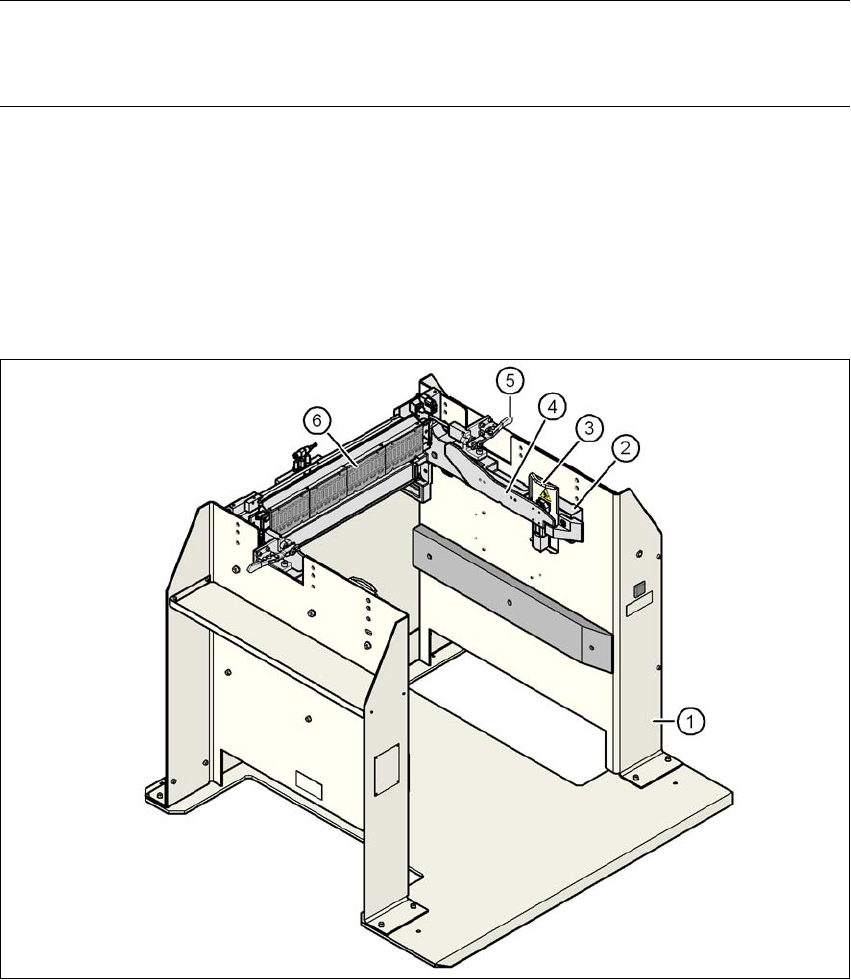

Fig. 6.5 - 1 Stazione di aggancio SIPLACE serie X
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX4/DX4
6.5 Stazione di aggancio per il carrello CO della SIPLACE serie X A partire dalla SR.706.xx Edizione 06/2012 IT
330
Legenda della fig. 6.5 - 1, pagina 329
(1) Stazione di aggancio
(2) DIspositivo di inserimento carrello CO serie X
(3) Lamiera di protezione con cartello di avviso W204
(4) Binari per la guida e l'aggancio del tavolo CO
(5) Dispositivo di serraggio orizzontale per l'arresto del carrello CO
(6) IFED (interfaccia energia e dati)
Le funzioni principali della stazione di aggancio:
– fornire energia al carrello CO e ai moduli di alimentazione X
– fornire aria compressa al carrello CO e ai moduli di alimentazione X
– fornire un'infrastruttura per la comunicazione tra PC della postazione di pre-allestimento
e i moduli di alimentazione
Grazie alla stazione di aggancio l'operatore all'esterno dell'ambiente di produzione è in grado di
eseguire test di funzionalità sui moduli di alimentazione e di controllare l'allestimento. In questa
ottica due file da quattro stazioni di aggancio ciascuna sono collegate mediante il CAN-bus del
PC di pre-allestimento. Ogni stazione di aggancio dispone di un proprio collegamento per energia
elettrica e aria compressa.
Il dispositivo di inserimento del carrello CO (pos. 2 in fig. 6.5 - 1
, pagina 329) della stazione di ag-
gancio può essere adattato all'altezza di convogliamento CST desiderata. Per effettuare il pre-al-
lestimento il carrello CO (pos. 1 in fig. 6.5 - 1
, pagina 329) viene spinto nella stazione di aggancio.
Mediante i cuscinetti a rulli applicati sui propri lati, il carrello CO scorre sui binari del dispositivo di
inserimento fino a collegarsi all'interfaccia energia e dati (EDIF). Durante l'operazione il tavolo CO
con la EDIF dei moduli di alimentazione viene posizionato in maniera ottimale rispetto alla EDIF
(pos. 5 in fig. 6.5 - 1
, pagina 329) del dispositivo di inserimento del carrello CO e poi fissato con
entrambi i dispositivi di serraggio orizzontali in detta posizione. Le lamiere protettive (pos. 3 in fig.
6.5 - 1
, pagina 329) impediscono l'accesso alle ruote del carrello CO quando questo è inserito
nella stazione di aggancio.
Istruzioni per l'uso SIPLACE SX4/DX4 6 Estensioni della stazione
A partire dalla SR.706.xx Edizione 06/2012 IT 6.5 Stazione di aggancio per il carrello CO della SIPLACE serie X
331
6

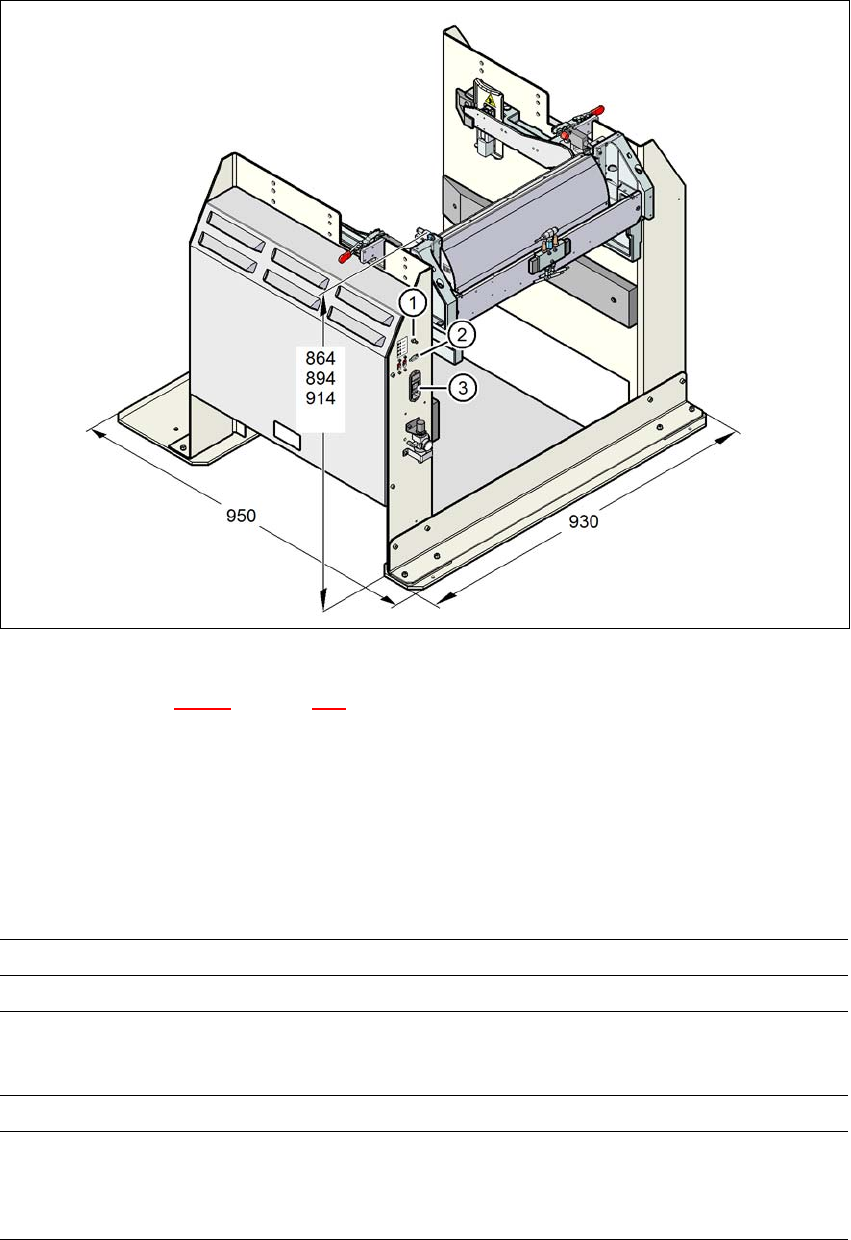

Fig. 6.5 - 2 Stazione di aggancio - misure in millimetri, attacchi
Legenda della fig. 6.5 - 2, pagina 331
(1) Attacco dell'aria compressa
(2) Collegamento CAN-Bus
(3) Allacciamento alimentazione elettrica
6.5.2 Dati tecnici
6
Dimensioni
Lunghezza x larghezza 950 mm x 930 mm
Altezza 864 mm se l'altezza di convogliamento CST è 900 mm
894 mm se l'altezza di convogliamento CST è 930 mm
914 mm se l'altezza di convogliamento CST è 950 mm
Peso 120 kg
Valori di allacciamento dell'aria
compressa
p
min
p
max
0,5 MPa (5,0 bar)
1,0 MPa (10,0 bar)
