Istruzioni per l'uso SIPLACE SX4/DX4 3 Dati tecnici e moduli A partire dalla SR.706.xx Edizione 06/2012 IT 3.10 Carrelli CO sulla SIPLACE SX4 183 3 Fig. 3.10 - 7 T avolo CO SIPLACE serie X, vista lato anteriore (1) …
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX4/DX4
3.10 Carrelli CO sulla SIPLACE SX4 A partire dalla SR.706.xx Edizione 06/2012 IT
182
3.10.6 Tavolo CO per SIPLACE serie X
La guida di scorrimento anteriore dei moduli di alimentazione viene poggiata sull'invito di inseri-
mento (pos. 1 in fig.
3.10 - 6
). Durante l'inserimento il modulo di alimentazione scivolerà con le guide di scorrimento
(pos. 12 e 13 in fig. 3.9 - 2
, pagina 151) sul profilo guida (pos. 2 in fig. 3.10 - 6) fino alla barra di
battuta (pos. 4 in fig. 3.10 - 6
). Un foro di centraggio (pos. 5 in fig. 3.10 - 6) posto sulla barra di
battuta accoglie la spina di centraggio "anteriore" (pos. 4 in fig. . 3.9 - 1
, pagina 150) del modulo
di alimentazione. Contemporaneamente anche il dente di bloccaggio (pos. 1 in fig. 3.10 - 7
, pagina
183
) del tavolo CO si innesta nel rullo di bloccaggio (pos. 1 in fig. 3.9 - 1, pagina 150) del modulo
di alimentazione. La spina di centraggio "posteriore" (pos. 12 in fig. 3.9 - 1
, pagina 150) sul lato
superiore del modulo di alimentazione va ad inserirsi nell'incavo della barra di centraggio (pos. 3
in fig. 3.10 - 6
).
3
Fig. 3.10 - 6 Tavolo CO per SIPLACE serie X, vista lato posteriore
(1) Invito di inserimento
(2) Profilo guida (-profilo)
(3) Barra di centraggio con alloggiamento per la spina di centraggio "posteriore" dei moduli di ali-
mentazione X
(4) Barra di battuta
(5) Fori di centraggio
(6) Linguetta d'innesco per l'interruttore di sicurezza del circuito di ARRESTO DI EMERGENZA
(7) Riparo per impedire l'accesso con le mani
Istruzioni per l'uso SIPLACE SX4/DX4 3 Dati tecnici e moduli
A partire dalla SR.706.xx Edizione 06/2012 IT 3.10 Carrelli CO sulla SIPLACE SX4
183
3
Fig. 3.10 - 7 Tavolo CO SIPLACE serie X, vista lato anteriore
(1) Denti di bloccaggio
(2) Spina di centraggio del tavolo CO
(3) Attacco per l'aria compressa
(4) Spinotto di terra
(5) Foro di centraggio del tavolo CO
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX4/DX4
3.10 Carrelli CO sulla SIPLACE SX4 A partire dalla SR.706.xx Edizione 06/2012 IT
184
3.10.7 Supporto per rullo supplementare della cinghia
3

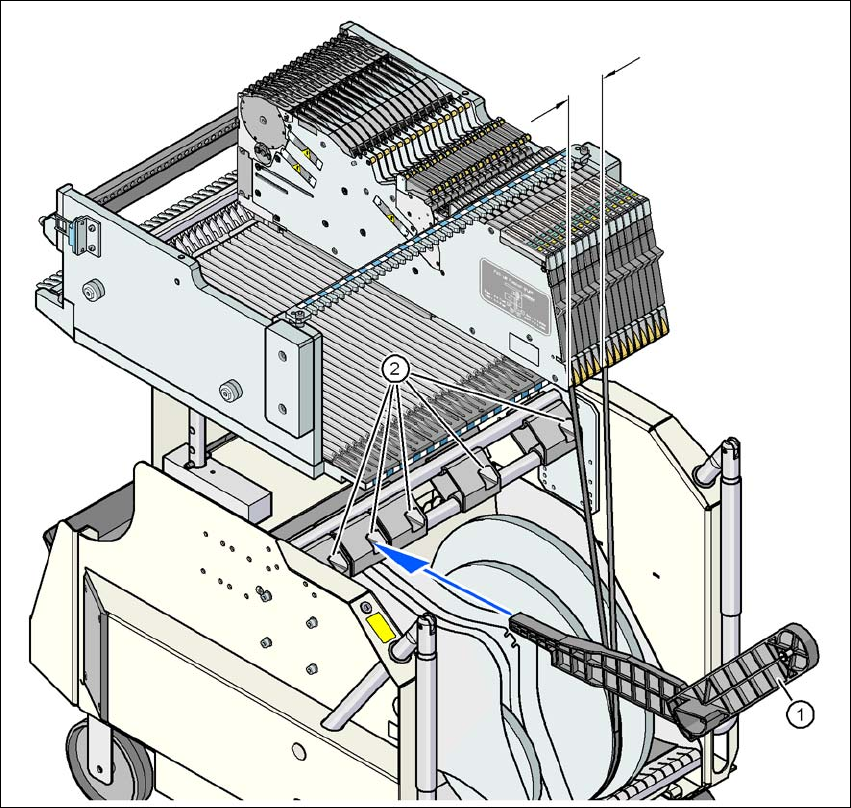

Fig. 3.10 - 8 Supporto per rullo supplementare della cinghia (serie X)
(1) Supporto per rullo supplementare della cinghia, articolo n. 00141217-xx
(2) Dispositivo di alloggiamento per il supporto
I moduli di alimentazione della serie X possono utilizzare senza problemi le cinghie, a condizione
che la distanza laterale fra modulo di alimentazione e rullo della cinghia non superi i 60 mm. Se a
causa di un allestimento predeterminato non ci si può attenere allo scostamento laterale massimo
ammesso, si consiglia di usare il supporto per un rullo della cinghia supplementare (Pos. 1). Inse-
rire il supporto nel dispositivo di alloggiamento (pos. 2) e spostarlo restando però al di sotto della
distanza massima consentita di 60 mm. Il carrello CO ha un totale di 5 dispositivi di alloggiamento.
Ogni supporto per rullo della cinghia può alloggiare 2 rulli; pertanto al di sopra del contenitore delle
cinghie possono trovare posto fino a dieci bobine da 15" (381 mm).
Max. 60 mm
