Istruzioni per l'uso SIPLACE SX4/ DX4 6 Estensioni della stazione A partire dalla SR.706.xx Edizione 06/2012 IT 6.1 Scambiatore di pipette 305 6 Fig. 6.1 - 2 Posizione dello scambiat ore di pipette per SIPLACE Speed…
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX4/DX4
6.1 Scambiatore di pipette A partire dalla SR.706.xx Edizione 06/2012 IT
304
6.1.1.1 Descrizione
Questo scambiatore di pipette può contenere 6 vassoi, ciascuno dei quali con 12 garage. I vassoi
sono disposti su un supporto comune. Sono centrati con due spine cilindriche e fissati con 4 bot-
toni a pressione. La posizione esatta è rilevata grazie a due mire su ogni vassoio. La posizione
esatta dei vassoi nel corpo base dello scambiatore di pipette è controllata da microinterruttori per
evitare una collisione della testa di montaggio con un eventuale vassoio sporgente. Tutti i posteggi
dei vassoi devono essere occupati perché il circuito di sicurezza arresta la macchina se rileva vas-
soi mancanti o non posizionati correttamente. Nella stazione delle pipette installata è possibile
scaricare componenti dalle pipette della SpeedStar e estrarre e sganciare le pipette.
NOTA 6
Questo scambiatore di pipette può essere utilizzato solamente con una testa SpeeStar.
6.1.1.2 Dati tecnici
6
6.1.1.3 Posizione dello scambiatore di pipette per SIPLACE SpeedStar
In ciascuno dei posteggi 1, 2, 3 e 4 è possibile installare uno scambiatore di pipette per SpeedStar
(pos. 1 in fig. 6.1 - 2
, pagina 305).
La macchina viene quindi ad avere la seguente configurazione di pipette:
6
Scambiatore di pipette per SIPLACE SpeedStar
Misure (lunghezza x larghezza x altezza) 449 mm x 94,5 mm x 79 mm
Numero dei garage di pipette 72
Numero dei vassoi di pipette 6
Tipi di pipette 10xx, 11xx e 12xx
Tempo di cambio delle pipette Ca. 2 s per pipetta
Attacco dell'aria compressa 0,48 MPa (4,8 bar)
Posteggio
Numero dei vassoi
di pipette
Numero dei vassoi
di pipette di riserva
Numero dei garage
di pipette
16 - 72
2 4 2 48 (+ 24 di riserva)
36 - 72
4 4 2 48 (+ 24 di riserva)
Istruzioni per l'uso SIPLACE SX4/DX4 6 Estensioni della stazione
A partire dalla SR.706.xx Edizione 06/2012 IT 6.1 Scambiatore di pipette
305
6

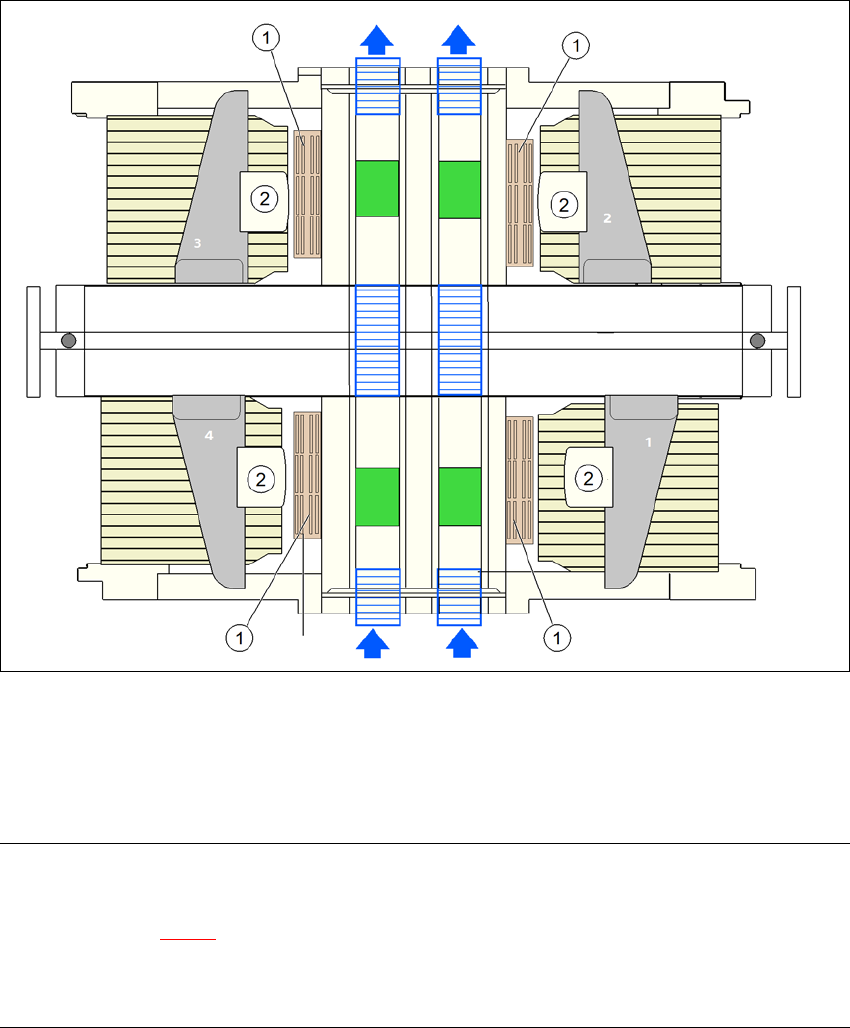

Fig. 6.1 - 2 Posizione dello scambiatore di pipette per SIPLACE SpeedStar - esempio di configurazione:(SX4)
6
NOTA: 6
– Nei posteggi 2 e 4 le teste di montaggio non possono accedere ai due vassoi di pipette interni
(pos. 2 in fig. 6.1 - 2
).
– Tutti i posteggi dei vassoi devono essere occupati poiché il circuito di sicurezza arresta la
macchina se rileva vassoi mancanti o non posizionati correttamente.
6
(1) Scambiatore di pipette
(2) SIPLACE SpeedStar
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX4/DX4
6.1 Scambiatore di pipette A partire dalla SR.706.xx Edizione 06/2012 IT
306
6.1.1.4 Montaggio
Gli scambiatori di pipette sono fissati al dispositivo di inserimento del carrello CO o al tavolo DX.
6
Fig. 6.1 - 3 Posizione di montaggio
(1) Lato obliquo rivolto in direzione del dispositivo di inserimento del carrello CO / del tavolo DX
(2) Il lato perpendicolare è rivolto in direzione del convogliatore CST
Disporre lo scambiatore di pipette in modo tale che il lato obliquo sia rivolto verso il dispositivo
di inserimento del carrello CO / del tavolo DX.
AVVERTENZA 6
– Per ciascuna testa di montaggio deve essere montato solo il corrispondente scambiatore di
pipette. Nelle configurazioni miste c'è pericolo di collisione con la testa!
