Istruzioni per l'uso SIPLACE SX4/DX4 4 Installazione e messa in servizio

A partire dalla SR.706.xx Edizione 06/2012 IT 4.3 Installazione della macchina

217

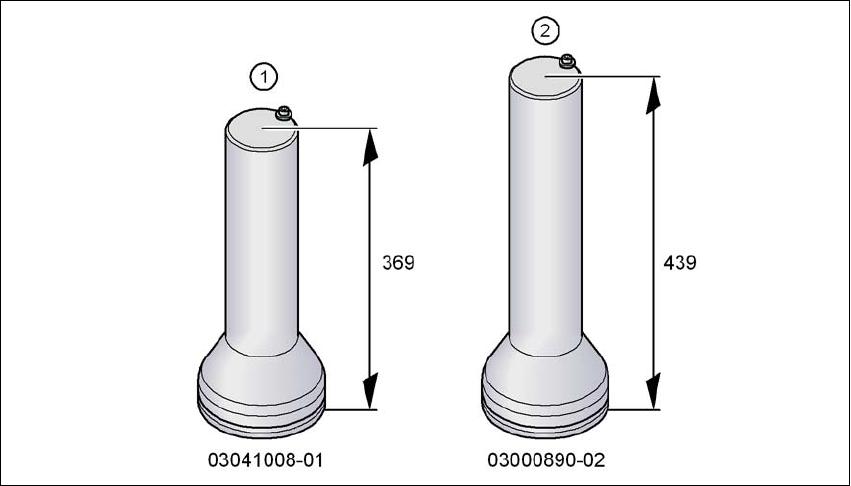

Fig. 4.3 - 3 Piedi esterni - due versioni (misure in millimetri)

4 Installazione e messa in servizio Istruzioni per l'uso SIPLACE SX4/DX4

4.3 Installazione della macchina A partire dalla SR.706.xx Edizione 06/2012 IT

218

Fig. 4.3 - 4 Piedi della macchina (esempio: SX4)

(1) Piede esterno, 4 pz., due versioni (vedi fig. 4.3 - 3, pagina 217 )

(2) Piede centrale, 2 pz.

(3) Distanziale sul lato dell'unità di alimentazione di corrente

(2)

(1)

(3)

Istruzioni per l'uso SIPLACE SX4/DX4 4 Installazione e messa in servizio

A partire dalla SR.706.xx Edizione 06/2012 IT 4.3 Installazione della macchina

219

4.3.6.1 Impostazione dell'altezza dei piedi centrali della macchina

Per primi vengono regolati i piedi centrali della macchina. A seconda dell'altezza della macchina

è necessario avvitare il distanziale sul fondo della stessa, nella corretta posizione.

Impostazione dell'altezza di convogliamento CST 830 mm 4

Per l'altezza di convogliamento dei circuiti stampati a 830 mm non è necessario alcun distanziale.

 Avvitare il più possibile il piede centrale nell'apposito foro filettato.

Impostazione dell'altezza di convogliamento CST 900 mm 4

Per l'altezza di convogliamento dei circuiti stampati a 900 mm è necessario il distanziale.

 Questo deve essere orientato in modo che il lato da 90 mm sia allineato verticalmente e il foro

per il piede centrale della macchina guardi verso il basso.

Fig. 4.3 - 5 Allineamento del distanziale per l'altezza di convogliamento 900 mm

(1) Altezza distanziale 90 mm

(2) Piede centrale della macchina

(3) Controdado M24

(4) Vite a esagono cavo M12x80, 4 pezzi
