Allentare con cautela le due viti a esagono cavo M24x90 (pos. 2 in fig. 4.3 - 7, pagina 221)
con il bit per cacciaviti (misura 19) e lasciare scivolare verso il basso il piede esterno (pos. 1
in fig. 4.3 - 7
, pagina 221) della macchina lentamente, fino alla battuta.
Applicare alla macchina il piede corrispondente all'altezza di convogliamento dei CST desi-
derata.
I piedi della macchina sono disponibili in due versioni: 4
– piede esterno per altezza di convogliamento CST 830 mm, lunghezza 369 mm,
n. art. 03041008-01 (pos. 1 in fig. 4.3 - 4
, pagina 218 )
– piede esterno per altezza di convogliamento CST 900, 930 e 950 mm,
lunghezza 439 mm, n. art. 03000890-02 (pos. 2 in fig. 4.3 - 4
, pagina 218 )
Eseguire la preimpostazione per ciascuno dei piedi esterni della macchina.
La distanza tra lato inferiore del piede e bordo inferiore del telaio macchina deve essere pari
ai seguenti valori:
Regolare l'apposita vite M24x2x120 (pos. 3 in fig. 4.3 - 7, pagina 221) con la chiave fissa
apertura 36 in modo da raggiungere i valori di distanza riportati nella tabella per la rispettiva
altezza di convogliamento.
Abbassare la macchina con l'elevatore a forche fino a quando la macchina poggia uniforme-
mente sul pavimento. Una seconda persona dovrebbe controllare che durante il processo di
abbassamento la macchina resti in posizione stabile. Se necessario allentare ancora un poco
il bloccaggio dei piedi esterni della macchina.
Abbassare ulteriormente la macchina fino a quando i piedi esterni toccano la vite M24x2x120
(pos. 3 in fig. 4.3 - 7
, pagina 221) di regolazione dell'altezza.
Verificare che i piedi centrali della macchina (vedi punto 2 in fig. 4.3 - 4, pagina 218) non toc-
chino il pavimento. Se necessario avvitare ulteriormente i piedi centrali sulla macchina o sul
distanziale.
NOTA 4
La descrizione per la regolazione definitiva della macchina è riportata nella sezione 4.3.8.2
,
pagina 230.
Altezza di convogliamento
dei CST
Distanza tra lato inferiore del piede macchina
e bordo inferiore telaio macchina
900 mm 190 mm
930 mm 220 mm
950 mm 240 mm
Istruzioni per l'uso SIPLACE SX4/DX4 4 Installazione e messa in servizio
A partire dalla SR.706.xx Edizione 06/2012 IT 4.3 Installazione della macchina
223
4.3.7 Distanza di rispetto dei piedi della macchina e delle spalle fisse CST
Distanza di rispetto dei piedi della macchina del convogliatore singolo CST
4
Fig. 4.3 - 8 Distanza di rispetto dei piedi della macchina del convogliatore singolo CST in millimetri
Spalla fissa del convoglia-
tore sulla posizione mas-
sima a destra.
a) la misura dipende dalla posizione della spalla fissa. Tutte le misure in millimetri.
Spalla fissa del convo-
gliatore sulla posizione
massima a sinistra.
4 Installazione e messa in servizio Istruzioni per l'uso SIPLACE SX4/DX4
4.3 Installazione della macchina A partire dalla SR.706.xx Edizione 06/2012 IT
224

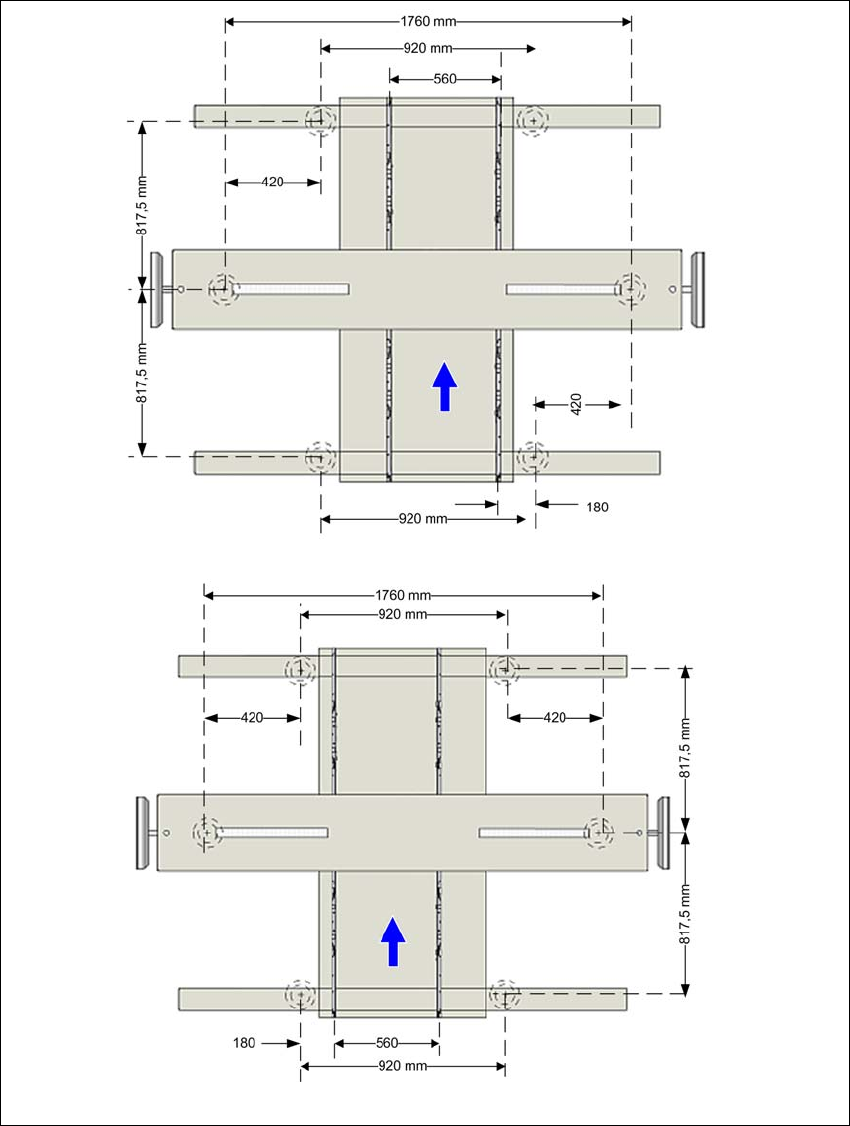

4.3.7.1 Distanze di rispetto dei piedi della macchina del convogliatore doppio CST
4
Fig. 4.3 - 9 Distanze di rispetto dei piedi della macchina del convogliatore doppio CST in millimetri
Spalla fissa del convoglia
tore sulla posizione mas-
sima a destra.
a) la misura dipende dalla posizione della spalla fissa. Tutte le misure in millimetri.
Spalla fissa del convoglia-
tore sulla posizione mas-
sima a sinistra.
