Istruzioni per l'uso SIPLACE SX4/DX4 2 Sicurezza di esercizio A partire dalla SR.706.xx Edizione 06/2012 IT 2.3 Classificazione laser 53 2.3 Classificazione laser 2.3.1 Classe laser 1 2.3.1.1 Classificazione dell&ap…
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX4/DX4
2.2 Cartelli di avviso A partire dalla SR.706.xx Edizione 06/2012 IT
52
2.2.8 Cartello di avvertenza "Collisione con la testa" sulla videocamera IC della
TwinStar
Cartello di avvertenza "Collisione con la testa" nella fig. 2.2 - 11, articolo n. 03015392-02
(quantità per macchina: massimo 2)
2

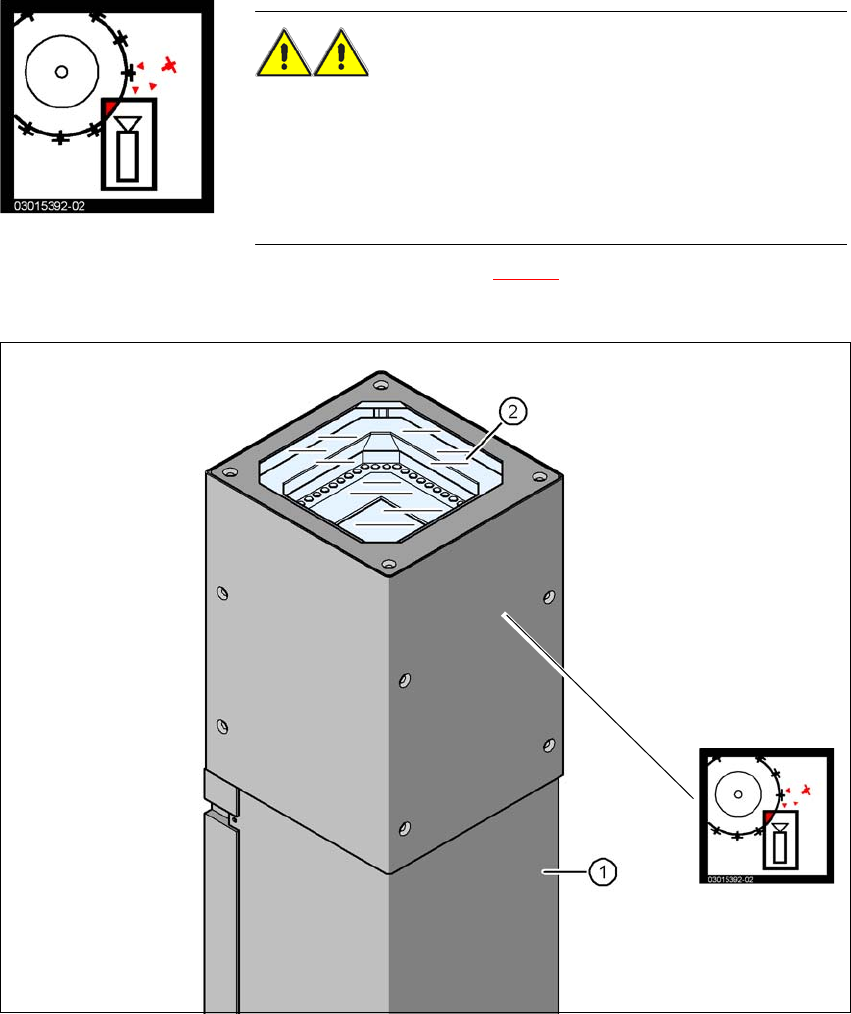

Fig. 2.2 - 11 Cartello di avvertenza "Collisione con la testa" sulla videocamera IC della TwinStar
(1) Involucro della videocamera
(2) Lastra di vetro
(3) Cartello di avvertenza "Collisione con la testa" sulla videocamera IC della TwinStar
AVVERTENZA PERICOLO DI COLLISIONE CON
LA TESTA 2
In caso di cambio della testa di montaggio da TwinStar a SpeedStar
è necessario smontare le videocamere CO fisse della TwinStar tipo
33, 55 x 45 e tipo 25, 16 x 16 perché, in caso contrario, la Speed-
Star può urtare gli involucri delle videocamere.
(3)
Istruzioni per l'uso SIPLACE SX4/DX4 2 Sicurezza di esercizio
A partire dalla SR.706.xx Edizione 06/2012 IT 2.3 Classificazione laser
53
2.3 Classificazione laser
2.3.1 Classe laser 1
2.3.1.1 Classificazione dell'intera macchina
2
NOTA: 2
I moduli della classe laser 1 e 1M non vengono contrassegnati.
2.3.1.2 Classificazione dei sistemi di videocamere
2
2.3.2 Classe laser 1M
Non osservare direttamente con strumenti ottici!
2
2
Tutti i sistemi di videocamere montati e tutta la macchina pronta all'utilizzo ri-
entrano nella classe laser 1.
Le classi laser sono determinate in base alla norma DIN EN 60825-1:2001.
2
I seguenti sistemi di videocamere sono assegnati alla classe laser 1:
– videocamere CO per SIPLACE TwinStar
videocamera CO fissa P&P, tipo 33, 55 x 45, digitale
videocamera CO fissa P&P, tipo 25, 16 x 16, digitale
2
I seguenti sistemi di videocamere sono assegnati alla classe laser 1M:
– videocamera CO C&P, tipo 23, 6 x 6 sulla SpeedStar
– videocamera CO C&P, tipo 41, 6 x 6 sulla SpeedStar
– videocamera CO C&P, tipo 30, 27 x 27 sulla MultiStar
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX4/DX4
2.4 Indicazioni di sicurezza per il trasporto della macchina A partire dalla SR.706.xx Edizione 06/2012 IT
54
2.3.3 Classe laser 2
I seguenti moduli sono assegnati alla classe laser 2:
– lettore di codici a barre per circuiti stampati
– Sensore CO sulla SpeedStar
– Sensore CO sulla MultiStar
(Se è installata l'opzione di coplanarità del modulo laser tutta la macchina è classificata nella
classe laser 2).
2
2.4 Indicazioni di sicurezza per il trasporto della mac-
china
2
Per il trasporto della macchina utilizzare un elevatore a forche con le seguenti specifiche:
lunghezza forche min. 1800 mm
portata min. 6000 kg
larghezza tra le forche min. 350 mm 2
AVVERTENZA
PERICOLO DI ROVESCIAMENTO 2
Se non ci si attiene alle specifiche richieste per l'elevatore a forche, sussiste il rischio che l'eleva-
tore si rovesci con la macchina.
Il trasporto della macchina è descritto nel capitolo 4, sezione 4.1, pagina 191.
2
Raggi laser
Non guardare il raggio laser!
