Istruzioni per l'uso SIPLACE SX4/DX4 4 Installazione e messa in servizio A partire dalla SR.706.xx Edizione 06/201 2 IT 4.3 Installazione della macchina 221 Avvit are la filettatura del piede centrale nell'ap…
4 Installazione e messa in servizio Istruzioni per l'uso SIPLACE SX4/DX4
4.3 Installazione della macchina A partire dalla SR.706.xx Edizione 06/2012 IT
220
Avvitare la filettatura del piede centrale nell'apposito foro sul fondo del distanziale.
Allineare entrambi i distanziali sul fondo della macchina come segue:
– L'apertura del distanziale sul lato dell'unità pneumatica guarda nella direzione di convo-
gliamento dei circuiti stampati (vedi punto 4 in fig. 4.3 - 4
, pagina 218).
– L'apertura del distanziale sul lato dell'unità di alimentazione di corrente guarda nella di-
rezione opposta a quella di convogliamento dei circuiti stampati (vedi punto 3 in fig. 4.3
- 4, pagina 218).
Fissare entrambi i distanziali con quattro viti a esagono cavo M12x80 ciascuno (vedi punto 4
in fig. 4.3 - 5
). Utilizzare per l'operazione il bit per cacciaviti da 10 mm.
Impostazione dell'altezza di convogliamento CST 930 e 950 mm 4
Il distanziale è necessario anche per le altezze di convogliamento dei circuiti stampati 930 e 950
mm.
Questo deve essere orientato in modo che il lato da 122,5 mm sia allineato verticalmente e il
foro per il piede centrale della macchina guardi verso il basso.
4
Fig. 4.3 - 6 Allineamento del distanziale per le altezze di convogliamento 930 e 950 mm
4
(1) Altezza distanziale 122,5 mm
(2) Piede della macchina
(3) Controdado M24
(4) Vite a esagono cavo M12x80, 4 pezzi
122,5 mm
Istruzioni per l'uso SIPLACE SX4/DX4 4 Installazione e messa in servizio
A partire dalla SR.706.xx Edizione 06/2012 IT 4.3 Installazione della macchina
221
Avvitare la filettatura del piede centrale nell'apposito foro sul fondo del distanziale.
Allineare entrambi i distanziali come segue:
– L'apertura del distanziale sul lato dell'unità pneumatica guarda nella direzione di convo-
gliamento dei circuiti stampati (vedi punto 4 in fig. 4.3 - 4
, pagina 218).
– L'apertura del distanziale sul lato dell'unità di alimentazione di corrente guarda nella di-
rezione opposta a quella di convogliamento dei circuiti stampati (vedi punto 3 in fig. 4.3
- 4, pagina 218).
Fissare entrambi i distanziali con quattro viti a esagono cavo M12x80 ciascuno (vedi punto 4
in fig. 4.3 - 6
). Utilizzare per l'operazione il bit per cacciaviti da 10 mm.
4.3.6.2 Impostazione dell'altezza dei piedi esterni della macchina
4

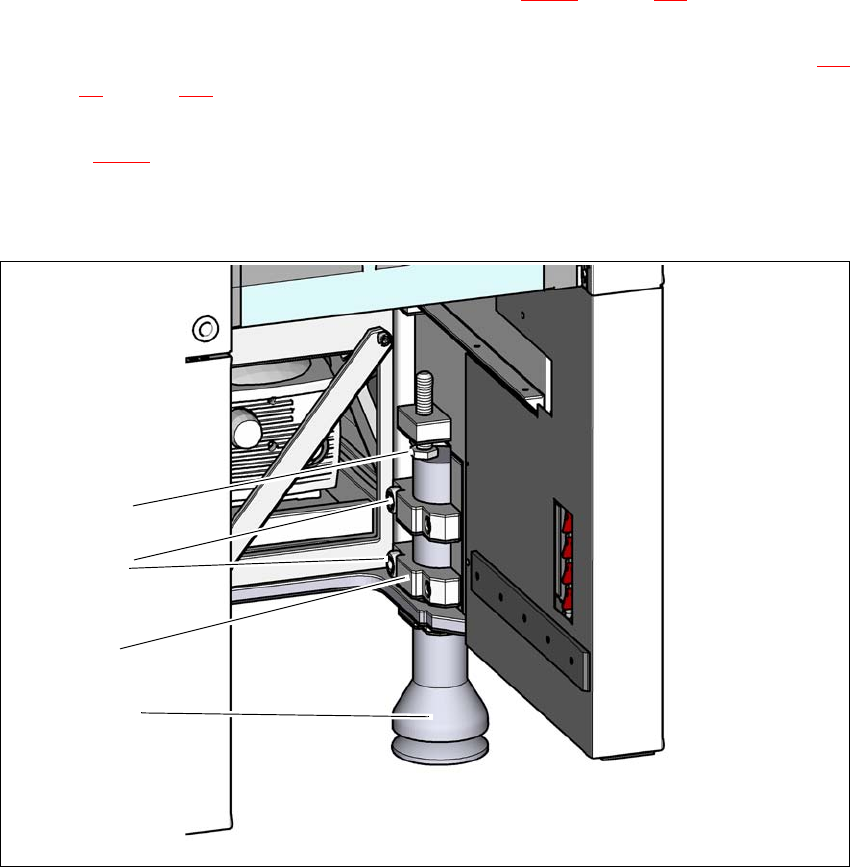

Fig. 4.3 - 7 Preimpostazione dell'altezza dei piedi esterni della macchina
(1) Vite di regolazione M24x2x120 per la regolazione in altezza
(2) Piede esterno della macchina
(3) Blocchetto di fissaggio
(4) Vite a esagono cavo M24x90
(4)
(2)
(1)
(3)
4 Installazione e messa in servizio Istruzioni per l'uso SIPLACE SX4/DX4
4.3 Installazione della macchina A partire dalla SR.706.xx Edizione 06/2012 IT
222
Allentare con cautela le due viti a esagono cavo M24x90 (pos. 2 in fig. 4.3 - 7, pagina 221)
con il bit per cacciaviti (misura 19) e lasciare scivolare verso il basso il piede esterno (pos. 1
in fig. 4.3 - 7
, pagina 221) della macchina lentamente, fino alla battuta.
Applicare alla macchina il piede corrispondente all'altezza di convogliamento dei CST desi-
derata.
I piedi della macchina sono disponibili in due versioni: 4
– piede esterno per altezza di convogliamento CST 830 mm, lunghezza 369 mm,
n. art. 03041008-01 (pos. 1 in fig. 4.3 - 4
, pagina 218 )
– piede esterno per altezza di convogliamento CST 900, 930 e 950 mm,
lunghezza 439 mm, n. art. 03000890-02 (pos. 2 in fig. 4.3 - 4
, pagina 218 )
Eseguire la preimpostazione per ciascuno dei piedi esterni della macchina.
La distanza tra lato inferiore del piede e bordo inferiore del telaio macchina deve essere pari
ai seguenti valori:
Regolare l'apposita vite M24x2x120 (pos. 3 in fig. 4.3 - 7, pagina 221) con la chiave fissa
apertura 36 in modo da raggiungere i valori di distanza riportati nella tabella per la rispettiva
altezza di convogliamento.
Abbassare la macchina con l'elevatore a forche fino a quando la macchina poggia uniforme-
mente sul pavimento. Una seconda persona dovrebbe controllare che durante il processo di
abbassamento la macchina resti in posizione stabile. Se necessario allentare ancora un poco
il bloccaggio dei piedi esterni della macchina.
Abbassare ulteriormente la macchina fino a quando i piedi esterni toccano la vite M24x2x120
(pos. 3 in fig. 4.3 - 7
, pagina 221) di regolazione dell'altezza.
Verificare che i piedi centrali della macchina (vedi punto 2 in fig. 4.3 - 4, pagina 218) non toc-
chino il pavimento. Se necessario avvitare ulteriormente i piedi centrali sulla macchina o sul
distanziale.
NOTA 4
La descrizione per la regolazione definitiva della macchina è riportata nella sezione 4.3.8.2
,
pagina 230.
Altezza di convogliamento
dei CST
Distanza tra lato inferiore del piede macchina
e bordo inferiore telaio macchina
900 mm 190 mm
930 mm 220 mm
950 mm 240 mm
