Istruzioni per l'uso SIPLACE SX4/ DX4 6 Estensioni della stazione A partire dalla SR.706.xx Edizione 06/2012 IT 6.1 Scambiatore di pipette 317 Montare il vassoio sugli agganci auto matici a sfera (pos. 5 nella fig…
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX4/DX4
6.1 Scambiatore di pipette A partire dalla SR.706.xx Edizione 06/2012 IT
316
6
Fig. 6.1 - 11 Cambio del vassoio
(1) Leva per sollevare il vassoio
(2) Perno cilindrico, si innesta nel foro del vassoio
(3) Spina elastica per attivare il microinterruttore per il rilevamento del vassoio e il circuito di
sicurezza
(4) Spina del meccanismo di scorrimento, sposta la piastra di bloccaggio
(5) Aggancio automatico a sfera
(6) Perno cilindrico, si innesta nell'asola del vassoio
(7) Piastra di bloccaggio in posizione "vassoio bloccato"
NOTA 6
– Spostare la piastra di bloccaggio in posizione "vassoio bloccato".
– Prima di inserire il vassoio, allinearlo in modo tale che le spine di centraggio (pos. 2 e 6 nella
fig. 6.1 - 11, pagina 316) possano scorrere nel foro di centraggio e nell'asola.
Istruzioni per l'uso SIPLACE SX4/DX4 6 Estensioni della stazione
A partire dalla SR.706.xx Edizione 06/2012 IT 6.1 Scambiatore di pipette
317
Montare il vassoio sugli agganci automatici a sfera (pos. 5 nella fig. 6.1 - 11, pagina 316).
Spingere il vassoio uniformemente verso il basso in modo che gli agganci automatici a sfera
si innestino contemporaneamente su tutti i bottoni a pressione.
6.1.2.7 Rilevamento della posizione
Ogni vassoio dello scambiatore di pipette ha due mire: una per la determinazione della posizione
e un'altra per la determinazione della posizione angolare.
6

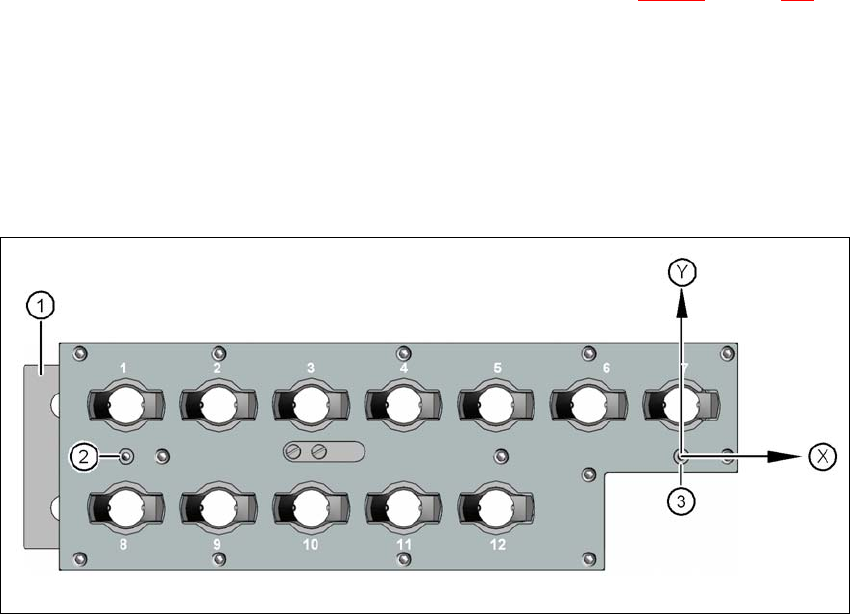

Fig. 6.1 - 12 Vassoio di pipette - mire per la determinazione della posizione e della posizione angolare
(1) Piastra di bloccaggio in posizione "vassoio sbloccato"
(2) Mira per la determinazione della posizione angolare
(3) Mira per la determinazione della posizione
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX4/DX4
6.1 Scambiatore di pipette A partire dalla SR.706.xx Edizione 06/2012 IT
318
6.1.3 Scambiatore di pipette per SIPLACE TwinStar (solo SX4)
Articolo n. 03005191-xx Vassoio per 2 pipette
Articolo n. 03001807-xx Vassoio per 1 pipetta
6
Fig. 6.1 - 13 Scambiatore di pipette per la SIPLACE TwinStar
6.1.3.1 Descrizione
Questo scambiatore di pipette alloggia fino a 12 vassoi di pipette. Sono disponibili due tipi di vas-
soi: vassoi standard e vassoi per pipette speciali o pinze. I vassoi sono disposti su un supporto
comune. Ogni vassoio è centrato con due spine cilindriche e fissato con morsetti.
6.1.3.2 Dati tecnici
6
Scambiatore di pipette per la SIPLACE TwinStar
Misure (lunghezza x larghezza x altezza) 448 mm x 68,5 mm x 49 mm
Numero dei garage di pipette 16 per pipette standard
4 per pipette speciali o pinze
Tipi di pipette 5xx standard
4xx con adattatore
9xx con adattatore
Tempo di cambio delle pipette circa 2 s per pipetta
