6 Estensioni della stazione Istr uzioni per l'uso SIPLACE SX4/DX4 6.1 Scambiatore di pipette A partire dalla SR.706.xx Edizione 06/2012 IT 308 6 Fig. 6.1 - 4 Scambiatore di pipette per la SpeedStar - sostituzione de…
Istruzioni per l'uso SIPLACE SX4/DX4 6 Estensioni della stazione
A partire dalla SR.706.xx Edizione 06/2012 IT 6.1 Scambiatore di pipette
307
6.1.1.5 Indicazioni relative all'uso
Riempire un vassoio per la prima volta con un determinato tipo di pipette e contrassegnarlo
con un adesivo.
NOTA 6
Riempire i vassoi fuori dalla macchina e sostituire sempre solo vassoi completi. 6
Aprire la piastra di bloccaggio ed inserire le pipette nei rispettivi garage.
Chiudere la piastra di bloccaggio, in modo che le pipette non possano cadere dai vassoi.
ATTENZIONE 6
Si possono riempire i vassoi solo se tutte le pipette che si trovano nella testa Collect&Place
sono state riposte nei rispettivi vassoi. 6
NOTA 6
Non fare cadere componenti sui vassoi. In caso contrario la piastra di bloccaggio potrebbe
incepparsi. Pulire regolarmente i vassoi e i posteggi liberi.
La programmazione dello scambiatore di pipette è descritta nelle istruzioni per l'uso di SI-
PLACE Pro.
6.1.1.6 Cambio del vassoio
Premere la leva (pos. 1 nella fig. 6.1 - 4, pagina 308), per sganciare il vassoio dagli agganci
automatici a sfera (pos. 5 nella fig. 6.1 - 4
, pagina 308). Estrarre il vassoio dal supporto.
AVVERTENZA 6
Una leva sporgente al di sopra del vassoio (pos. 1 nella fig. 6.1 - 4
) può entrare in collisione con
la testa di montaggio. Assicurarsi che le leve non sporgano sopra i vassoi.
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX4/DX4
6.1 Scambiatore di pipette A partire dalla SR.706.xx Edizione 06/2012 IT
308
6
Fig. 6.1 - 4 Scambiatore di pipette per la SpeedStar - sostituzione del vassoio
(1) Leva per sollevare la finestra di prelievo
(2) Perno cilindrico, si innesta nel foro del vassoio
(3) Spina elastica per attivazione microinterruttore
(4) Spina del meccanismo di scorrimento, sposta la piastra di bloccaggio
(5) Aggancio automatico a sfera
(6) Perno cilindrico, si innesta nell'asola del vassoio
(7) Piastra di bloccaggio in posizione "vassoio bloccato"
NOTA 6
– Spostare la piastra di bloccaggio in posizione "vassoio bloccato".
– Prima di inserire il vassoio, allinearlo in modo tale che le spine di centraggio (pos. 2 e 6 nella
fig. 6.1 - 4, pagina 308) possano scorrere nel foro di centraggio e nell'asola.
Istruzioni per l'uso SIPLACE SX4/DX4 6 Estensioni della stazione
A partire dalla SR.706.xx Edizione 06/2012 IT 6.1 Scambiatore di pipette
309
Montare il vassoio sugli agganci automatici a sfera (pos. 5 nella fig. 6.1 - 4, pagina 308).
Spingere il vassoio uniformemente verso il basso in modo che gli agganci automatici a sfera
si innestino contemporaneamente su tutti i bottoni a pressione.
6.1.1.7 Rilevamento della posizione
Ogni vassoio dello scambiatore di pipette ha due mire: una per la determinazione della posizione
e un'altra per la determinazione della posizione angolare.
6

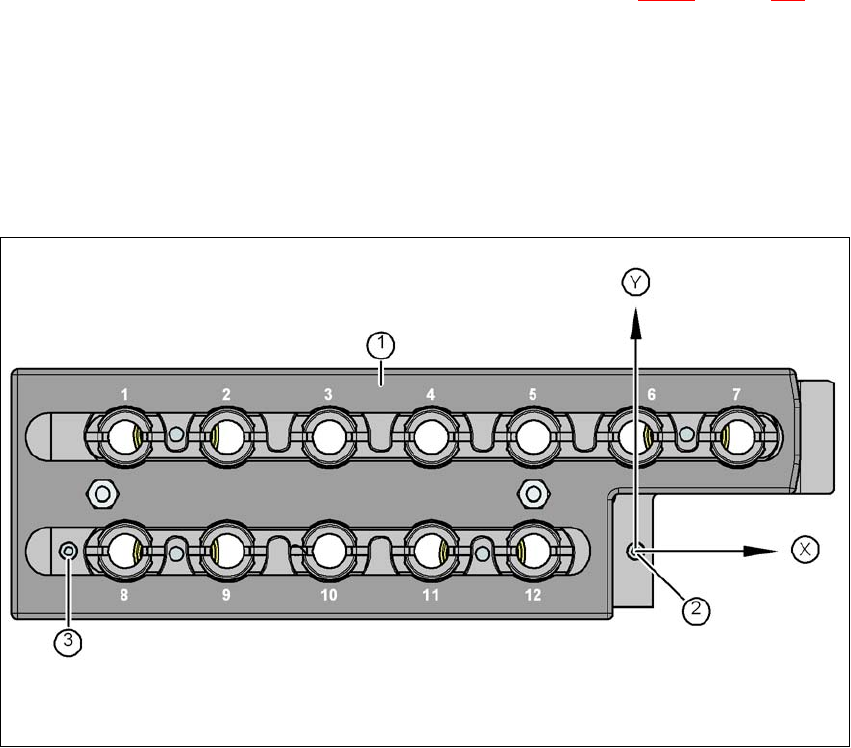

Fig. 6.1 - 5 Vassoio delle pipette - Numerazione dei garage, mire per la determinazione della posizione e della posi-
zione angolare
(1) Piastra di bloccaggio in posizione "vassoio sbloccato"
(2) Mira per la determinazione della posizione
(3) Mira per la determinazione della posizione angolare
