4 Installazione e messa in servizio Is truzioni per l'uso SIPLACE SX4/DX4 4.3 Installazione della macchina A parti re dalla SR.706.xx Edizione 06/2012 IT 228 4 Fig. 4.3 - 12 Preimpostazione dell'alte zza dei pi…
Istruzioni per l'uso SIPLACE SX4/DX4 4 Installazione e messa in servizio
A partire dalla SR.706.xx Edizione 06/2012 IT 4.3 Installazione della macchina
227
4
Fig. 4.3 - 11 Regolazione della macchina in direzione X e Y (esempio: SX4)
Regolare con la chiave fissa apertura 36 la vite M24x2x120 (pos. 1 in fig. 4.3 - 12, pagina
228
) in modo tale che sull'altezza di convogliamento dei circuiti stampati richiesta la bolla
della livella della macchina non riscontri alcuno scostamento dal punto zero.
4 Installazione e messa in servizio Istruzioni per l'uso SIPLACE SX4/DX4
4.3 Installazione della macchina A partire dalla SR.706.xx Edizione 06/2012 IT
228
4
Fig. 4.3 - 12 Preimpostazione dell'altezza dei piedi esterni della macchina
(1) Vite M24x120 per la regolazione dell'altezza (M24x100 con altezza macchina pari a 900 mm)
(2) Piede esterno della macchina
(3) Blocchetto di fissaggio
(4) Vite a esagono cavo M24x90
Controllare l'altezza di convogliamento dei circuiti richiesta.
Una volta allineata la macchina, serrare con la chiave dinamometrica le viti a esagono cavo
M24x90 (pos. 4) per stringere i blocchetti di fissaggio su tutti i piedi esterni della macchina
(pos. 3).
NOTA 4
La coppia di serraggio è di 130 Nm. In caso di coppia inferiore la macchina potrebbe tendere
a vibrare.
Con la chiave a dente 135 - 145 ruotare i piedi centrali della macchina fino a portarli salda-
mente a contatto con il pavimento.
Fare attenzione a non svitare eccessivamente i piedi centrali, disallineando così la macchina.
(4)
(2)
(1)
(3)
Istruzioni per l'uso SIPLACE SX4/DX4 4 Installazione e messa in servizio
A partire dalla SR.706.xx Edizione 06/2012 IT 4.3 Installazione della macchina
229
4

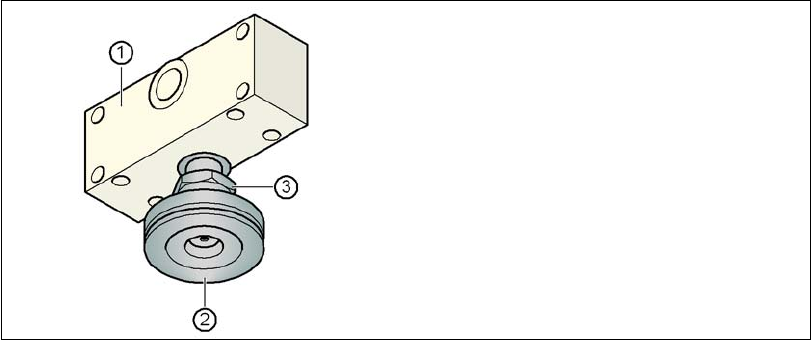

Fig. 4.3 - 13 Allineamento e fissaggio con controdado del piede centrale della macchina
Controllare ancora una volta che la macchina sia allineata correttamente con la livella a bolla
d'aria.
Serrare con la chiave fissa apertura 65 il controdado M24 (pos. 3).
(1) Distanziale
(2) Piede centrale della macchina
(3) Controdado M24
