5 Operazioni da svolgere sulla macchina Istruzioni per l'uso SIPLACE SX4/DX4 5.11 Prestare attenzione alle indicazioni che compaion o sul m odulo di alimentazione X. A partire dalla SR.706.xx Edizione 06/2012 IT 290…
Istruzioni per l'uso SIPLACE SX4/DX4 5 Operazioni da svolgere sulla macchina
A partire dalla SR.706.xx Edizione 06/2012 IT 5.11 Prestare attenzione alle indicazioni che compaiono sul modulo di alimentazione X.
289
5.11.2 Moduli di alimentazione con LCD
I moduli di alimentazione X (2x8 mm, Smart Feeder 12 mm e Smart Feeder 16 mm) sono dotati
di un indicatore di stato a più colori che segnala gli stati di esercizio per ciascuna traccia e di in-
dicatori LED.
5

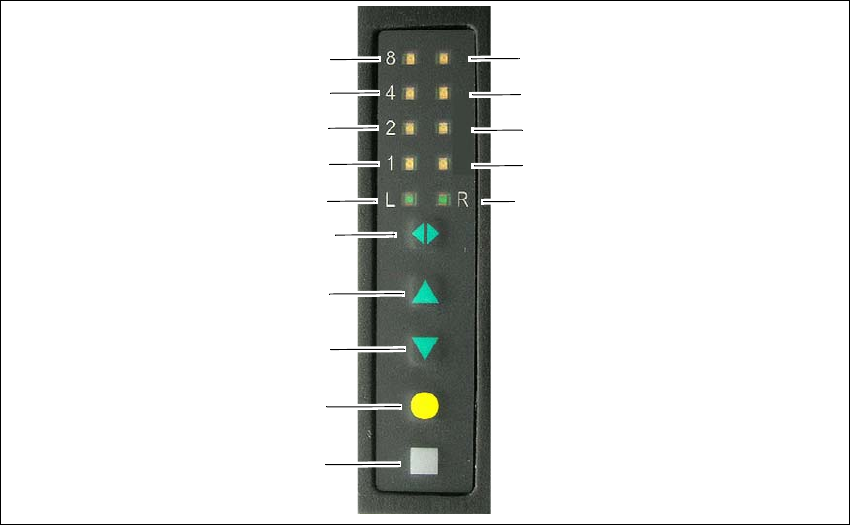

Fig. 5.11 - 2 Pulsanti, LED e indicatori di stato: Esempio riferito a un modulo di alimentazione X da 2x8 mm
(1) Tasto SET
(2) Tasto PELLICOLA
(3) Tasto INDIETRO
(4) Tasto AVANTI
(5) Tasto cambio traccia tra destra e sinistra
(6) LED L traccia sinistra attiva
(7) LED passo traccia sinistra 1 mm
(8) LED passo traccia sinistra 2 mm
(9) LED passo traccia sinistra 4 mm
(10) LED passo traccia sinistra 8 mm
(11) LED R traccia destra attiva
(12) LED passo traccia destra 1 mm
(13) LED passo traccia destra 2 mm
(14) LED passo traccia destra 4 mm
(15) LED passo traccia destra 8 mm
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
5 Operazioni da svolgere sulla macchina Istruzioni per l'uso SIPLACE SX4/DX4
5.11 Prestare attenzione alle indicazioni che compaiono sul modulo di alimentazione X. A partire dalla SR.706.xx Edizione 06/2012 IT
290
5.11.3 Indicazione di stato
– Verde:
il modulo di alimentazione è pronto al funzionamento ed è contenuto nell'allestimento attuale.
–Arancione:
segnala un avvertimento. Il testo dell'avvertimento appare visualizzato sul display a cristalli
liquidi.
–Rosso:
si è verificato un malfunzionamento. Il rispettivo messaggio di errore appare nel display a cri-
stalli liquidi.
– Spento:
il modulo di alimentazione non è contenuto nell'attuale allestimento.
NOTA 5
Il controller della macchina spegne l'indicatore di stato di quei moduli di alimentazione che non
sono contenuti nell'allestimento. Lo stato "LED off" esiste quindi solo se il sistema di programma-
zione ha già dato un ordine alla linea. Ciò facilita all'operatore il controllo dei moduli di alimenta-
zione, in quanto deve fare attenzione solo a quelli contenuti nell'allestimento.
Nel processo di allestimento in sé - assenza di informazioni sull'allestimento alla stazione,
assenza di ordini dal SIPLACE Pro alla stazione/linea - in ogni modulo di alimentazione il LED
viene attivato dopo l'inserimento. L'operatore riceve quindi le informazioni se tutto è a posto.
5.11.4 Display LC
Nelle seguenti tabelle, è riportato il testo visualizzato sul display a cristalli liquidi, il colore e la mo-
dalità dell'indicatore di stato, il significato ed i provvedimenti per la soluzione degli errori.
5.11.4.1 Avvertenze e rimedi
5
5
Testo del
display a
cristalli liquidi
Indicatore
di stato
Significato Eliminazione dei guasti
Remove Foil
(Togliere la pelli-
cola)
Arancione E' stata selezionata una fun-
zione che non è autorizzata
quando la pellicola di rivesti-
mento è tesa (il braccio oscil-
lante è premuto verso il bas-
so).
Se si deve eseguire la funzione desiderata,
estrarre la pellicola dalla coppia di ruote
dentate e tagliarla in modo da tendere il
braccio oscillante della pellicola.
Istruzioni per l'uso SIPLACE SX4/DX4 5 Operazioni da svolgere sulla macchina
A partire dalla SR.706.xx Edizione 06/2012 IT 5.11 Prestare attenzione alle indicazioni che compaiono sul modulo di alimentazione X.
291
5.11.4.2 Segnalazioni di errore e rimedi
5
Testo del
display a
cristalli liquidi
Indicatore
di stato
Significato Eliminazione dei guasti
Nessuno Rosso,
lampeg-
giante
Il software del modulo di ali-
mentazione non si attiva
nell'applicazione
Ricaricare il software dell'applicazione e ca-
ricare il software del modulo di alimentazio-
ne
Handle --->>
(Maniglia --->>)
Rosso Il modulo di alimentazione è
stato segnalato ma la mani-
glia di estrazione non è anco-
ra inserita
Inserire la maniglia di estrazione
Low Voltage
(Bassa tensione)
Arancione La tensione di alimentazione
da 24 V non ha superato la
soglia di innesto dopo l'ac-
censione
Controllare l'alimentazione della tensione
Low Voltage
(Bassa tensione)
Rosso La tensione di alimentazione
da 24 V ha superato la soglia
di innesto e poi si è interrotta
Controllare l'alimentazione della tensione
Feed Timeout
TransTimeout
(errore di timeout
nel ciclo di trasci-
namento della
cinghia)
Rosso Il ciclo di trascinamento della
cinghia non è stato terminato
correttamente entro il tempo
preimpostato (timeout della
funzione "Feed")
Il rullo della cinghia è bloccato nel conteni-
tore?
Il componente è bloccato nell'area di prelie-
vo tra cinghia e finestra CO?
Una volta risolto il problema della difficoltà
di movimento, riattivare il trasporto con i tasti
a freccia. Il modulo di alimentazione porta a
termine il trasporto errato e si riporta nuova-
mente in posizione
Foil Torn
(Pellicola strappa-
ta)
Rosso La pellicola non è stata tesa
entro il tempo prestabilito
Probabilmente la pellicola è strappata.
Reinserire la pellicola e tenderla
Foil PeelErr
(Guasto
nell'estrazione
della pellicola)
Rosso La pellicola non viene estrat-
ta anche se viene trasportata
la cinghia
Probabilmente, la pellicola di rivestimento si
è bloccata sotto la finestra di prelievo e non
è stata estratta correttamente
Foil Jam
(Pellicola intasa-
ta)
Rosso Motore della pellicola blocca-
to
Le ruote dentate sono bloccate dalla pelli-
cola? => Estrarre la pellicola
