Istruzioni per l'uso SIPLACE SX4/DX4 5 Operazioni da svolgere sulla macchina
A partire dalla SR.706.xx Edizione 06/2012 IT 5.5 Interfaccia utente
253
Lavorazione circuito stampato interrotta
Se la lavorazione del circuito stampato è stata interrotta, l'icona CST assume il colore rosso.
Controllare circuito stampato
Se il circuito stampato si trova sul nastro di uscita e l'operatore deve controllare lo stato del CST,
l'icona assume il colore giallo.
5.5.3 Barra degli strumenti
La barra degli strumenti contiene i pulsanti necessari per le funzioni principali del software della
stazione.
Con questi pulsanti è possibile attivare altre videate dell'interfaccia utente accedendo così ad ul-
teriori funzioni (vedi sezione 5.5.5
, pagina 258).
5

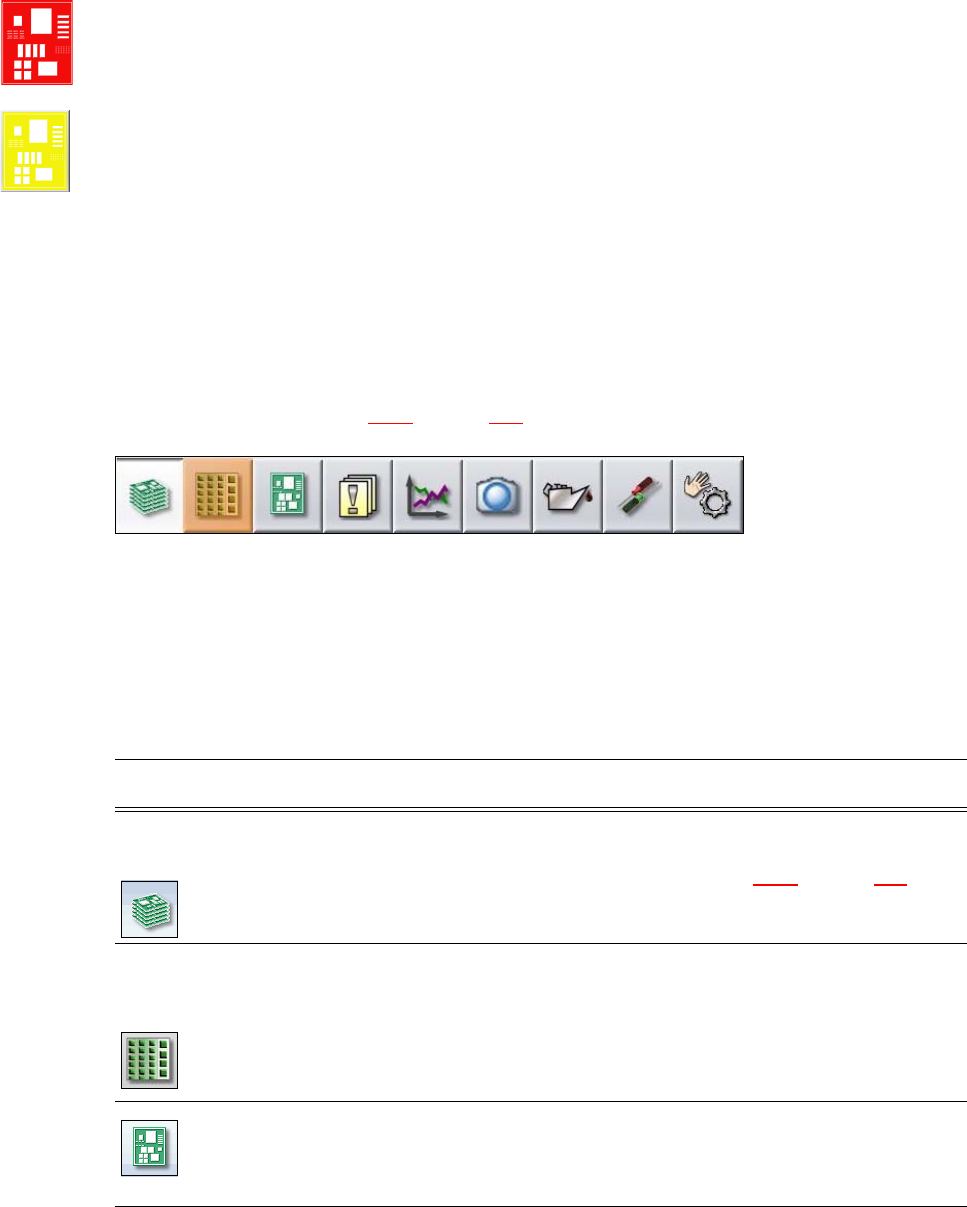

Fig. 5.5 - 2 Barra degli strumenti
I pulsanti variano in funzione della configurazione e del livello di comando impostato. Alcune vi-
deate sono accessibili solo a livelli di comando superiori.
La tabella che segue fornisce una breve descrizione dei pulsanti e delle principali funzioni asso-
ciate.
5
Icona Videata Descrizione
Produzione
(videata principa-
le)
Visualizza lo stato della macchina per le operazioni più frequenti
durante la produzione.
Visualizza gli stati operativi, vedi sezione 5.5.2
, pagina 252.
Visualizza i posteggi, il nome dell'allestimento, del lotto, le modifi-
che alla configurazione e ulteriori opzioni.
Modulo di alimen-
tazione, compo-
nenti e pipette
L'utente può richiamare singolarmente l'allestimento per ciascuno
dei 4 posteggi.
Verifica e allestimento di moduli di alimentazione, componenti e
pipette.
Teaching delle forme dei contenitori e delle tasche dei componenti.
Visualizza il controllo del livello di riempimento.
Circuiti stampati Visualizza i circuiti stampati e la lista delle posizioni di montaggio.
Controllo e allestimento dei circuiti stampati e dei componenti.
Teaching delle mire.
5 Operazioni da svolgere sulla macchina Istruzioni per l'uso SIPLACE SX4/DX4
5.5 Interfaccia utente A partire dalla SR.706.xx Edizione 06/2012 IT
254

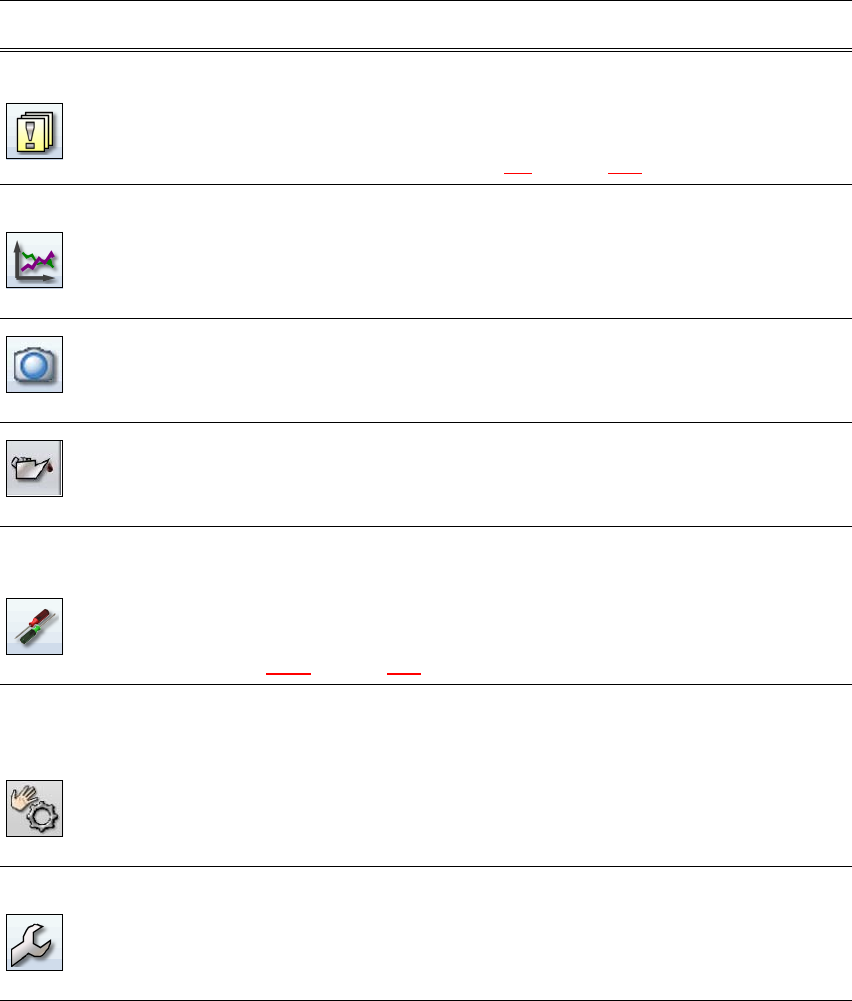

Messaggi Visualizza messaggi relativi a eventi precedenti o attuali. I messag-
gi sono suddivisi per tipologie. Si possono richiamare diverse
tabelle: una per gli errori traccia, gli errori di trasporto, gli errori
relativi alla macchina, di tipo generale e le segnalazioni di errore
concatenate (vedi sezione 5.6
, pagina 259).
Statistiche Visualizza statistiche relative a prestazioni, qualità e materiale
scartato. Visualizza le prestazioni della macchina e i circuiti stam-
pati.
Avvia il sistema OIS (Operator Information System); per ulteriori
informazioni si rimanda alla documentazione relativa a OIS.
Immagine live du-
rante il montaggio
Visualizza le singole immagini live della videocamera.
Solo a partire dal livello di comando "Produzione avanzata" :
visualizza e memorizza i dump di Vision.
Stato di manuten-
zione
Contiene informazioni sullo stato di manutenzione della macchina
Per ulteriori informazioni consultare le istruzioni di manutenzione.
Impostazioni Contiene tutte le impostazioni e opzioni.
Consente di impostare il livello di comando, la lingua dell'interfaccia
utente.
Visualizza e modifica le impostazioni della macchina, impostazioni
utente, opzioni della macchina e opzioni software, vedi sezione
5.5.5
, pagina 258.
Controllo sensori
e funzioni
Contiene informazioni e funzioni per test e diagnosi.
Consente di impostare le funzioni del tasto di avvio della macchina.
Disponibile solo a partire dal livello di comando "Produzione avan-
zata":
Corsa di riferimento globale, test delle funzioni della testa C&P20.
Funzioni singole e corse a ciclo continuo. Ogni portale viene
pilotato singolarmente.
Assistenza Strumenti per l'assistenza.
Solo a partire dal livello di comando "Assistenza (cliente)".
Allestimento e calibratura della macchina per il montaggio di com-
ponenti SIPLACE, download di versioni software embedded, cali-
bratura e configurazione dell'intera macchina.
Icona Videata Descrizione
Istruzioni per l'uso SIPLACE SX4/DX4 5 Operazioni da svolgere sulla macchina
A partire dalla SR.706.xx Edizione 06/2012 IT 5.5 Interfaccia utente
255
5.5.4 Uso del software della stazione all'interno delle videate
La maggior parte delle videate che si attivano dalla barra degli strumenti (vedi sezione 5.5.3, pa-
gina 253
) mettono a disposizione, sul lato destro della finestra di dialogo, un'ulteriore barra degli
strumenti verticale che dà accesso a videate secondarie e ad altre funzioni.
NOTA
Per una descrizione dettagliata delle singole funzioni si rimanda alla guida on-line. 5
