Istruzioni per l'uso SIPLACE SX4/DX4 2 Sicurezza di esercizio A partire dalla SR.706.xx Edizione 06/2012 IT 2.5 Indicazioni di sicurezza rela tive al funzionamento delle macchine SX4/DX4 59 2.5.7 Alte temperature su…
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX4/DX4
2.5 Indicazioni di sicurezza relative al funzionamento delle macchine SX4/DX4 A partire dalla SR.706.xx Edizione 06/2012 IT
58
2.5.6 Indicazioni di sicurezza per l'utilizzo dello scambiatore di pipette
Rispettare le seguenti avvertenze per evitare il rischio di una collisione tra la testa di montaggio e
lo scambiatore di pipette:
AVVERTENZA
Per ogni testa di montaggio installare soltanto lo scambiatore di pipette relativo con i vassoi cor-
rispondenti. Le configurazioni miste comportano il pericolo di collisione con la testa. 2
AVVERTENZA
Una leva sporgente dal vassoio può causare la collisione con la testa di montaggio. Assicurarsi
che le leve non sporgano sopra i vassoi. 2
Istruzioni per l'uso SIPLACE SX4/DX4 2 Sicurezza di esercizio
A partire dalla SR.706.xx Edizione 06/2012 IT 2.5 Indicazioni di sicurezza relative al funzionamento delle macchine SX4/DX4
59
2.5.7 Alte temperature sulla testa di montaggio C&P20 in caso di funzionamento
continuo
2

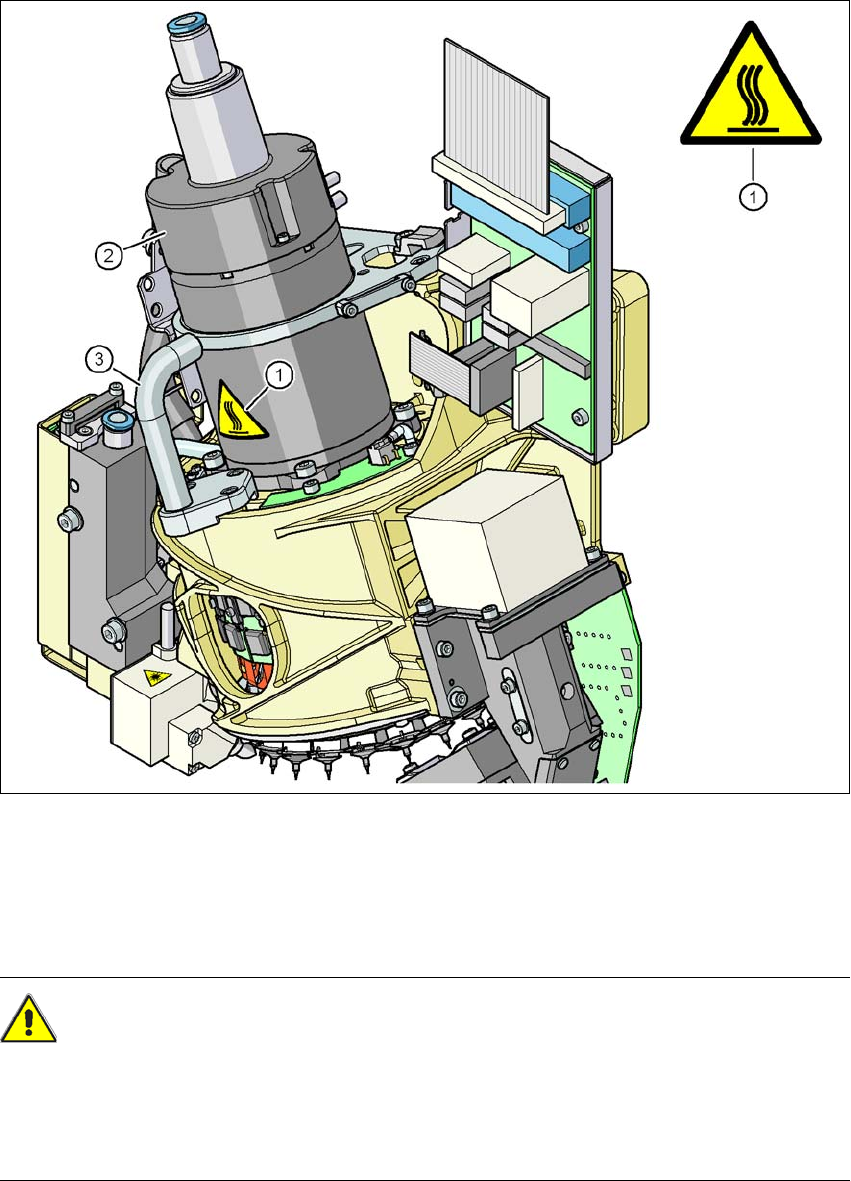

Fig. 2.5 - 2 Alte temperature sulla SpeedStar (C&P20) in caso di funzionamento continuo
(1) Cartello di avvertenza sulla temperatura, art. n. 03031926-01
(2) Involucro del motore stella
(3) Maniglia
ATTENZIONE
ALTE TEMPERATURE 2
In caso di funzionamento continuato e con una temperatura ambiente superiore ai 22°C l'involu-
cro del motore stella e la maniglia sulla testa di montaggio possono sviluppare temperature
superficiali elevate. Fare attenzione quando si toccano queste parti.
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX4/DX4
2.5 Indicazioni di sicurezza relative al funzionamento delle macchine SX4/DX4 A partire dalla SR.706.xx Edizione 06/2012 IT
60
2.5.8 Alte temperature sui moduli di alimentazione X in caso di funzionamento
continuo
2

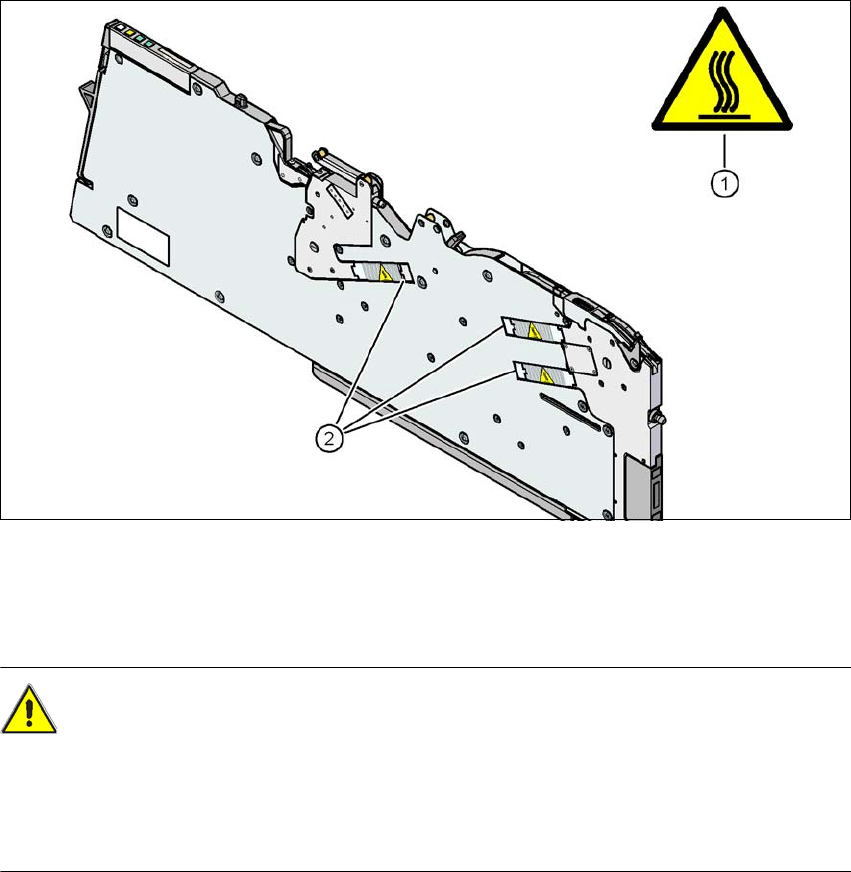

Fig. 2.5 - 3 Alte temperature sui moduli di alimentazione X in caso di funzionamento continuo
(1) Cartello di avvertenza sulla temperatura, art. n. 03031926-01
(2) Motore passo-passo
ATTENZIONE
ALTE TEMPERATURE 2
In caso di funzionamento continuo e con una temperatura ambiente superiore ai 22°C i motori
passo-passo possono sviluppare temperature superficiali elevate. Fare attenzione quando si toc-
cano i motori.
