Istruzioni per l'uso SIPLACE SX4/DX4 3 Dati tecnici e moduli A partire dalla SR.706.xx Edizione 06/2012 IT 3.10 Carrelli CO sulla SIPLACE SX4 181 3.10.5 Dimensioni del carrel lo CO, SIPLACE serie X 3 Fig. 3.10 - 5 D…
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX4/DX4
3.10 Carrelli CO sulla SIPLACE SX4 A partire dalla SR.706.xx Edizione 06/2012 IT
180
3.10.4 Mire del carrello CO per SIPLACE serie X
3

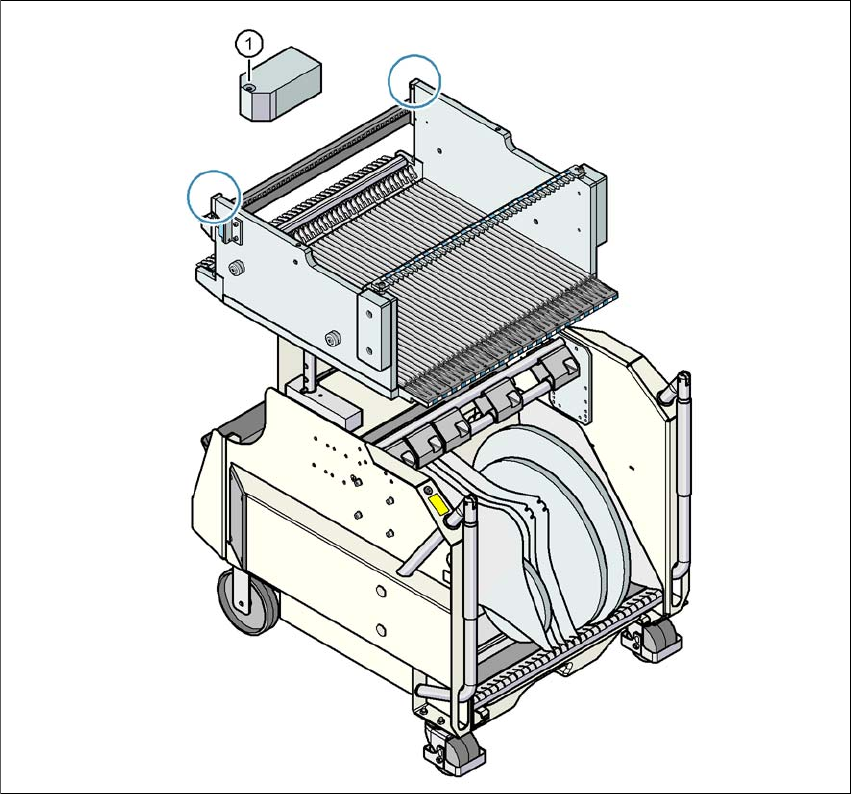

Fig. 3.10 - 4 Mire del carrello CO per SIPLACE serie X
(1) Mire del carrello CO
Dopo l'aggancio del carrello CO la macchina ne ricerca le mire.
Nel caso di componenti con bordi di lunghezza inferiore a 0,5 mm, cioè componenti 0402 e più
piccoli, prima del prelievo del primo componente si calcola la posizione del componente e relativa
tasca della cinghia.
Istruzioni per l'uso SIPLACE SX4/DX4 3 Dati tecnici e moduli
A partire dalla SR.706.xx Edizione 06/2012 IT 3.10 Carrelli CO sulla SIPLACE SX4
181
3.10.5 Dimensioni del carrello CO, SIPLACE serie X
3

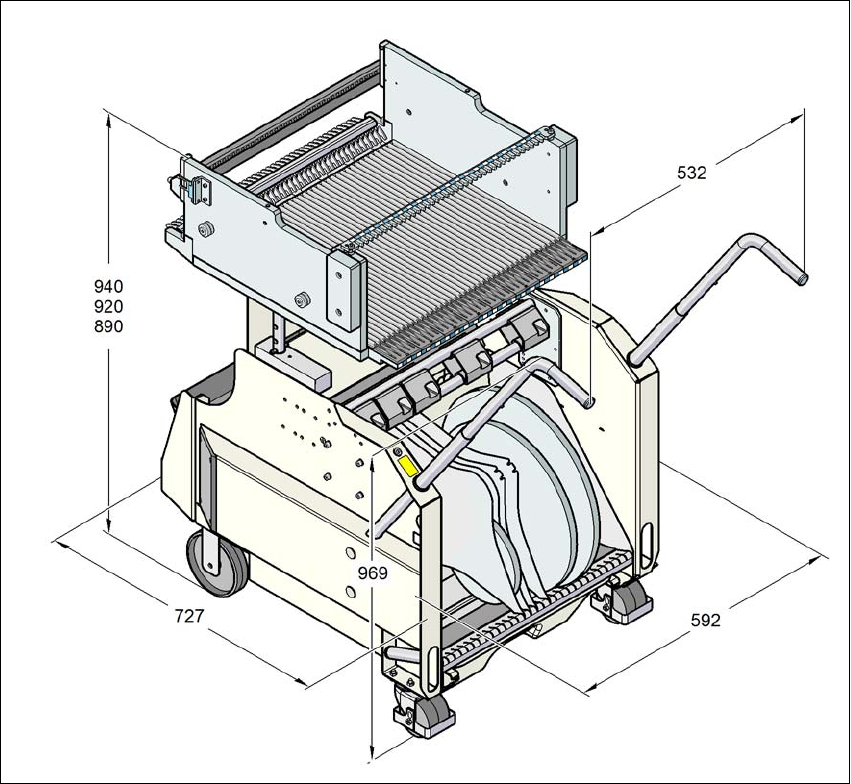

Fig. 3.10 - 5 Dimensioni del carrello CO, SIPLACE serie X, tutte le misure in millimetri
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX4/DX4
3.10 Carrelli CO sulla SIPLACE SX4 A partire dalla SR.706.xx Edizione 06/2012 IT
182
3.10.6 Tavolo CO per SIPLACE serie X
La guida di scorrimento anteriore dei moduli di alimentazione viene poggiata sull'invito di inseri-
mento (pos. 1 in fig.
3.10 - 6
). Durante l'inserimento il modulo di alimentazione scivolerà con le guide di scorrimento
(pos. 12 e 13 in fig. 3.9 - 2
, pagina 151) sul profilo guida (pos. 2 in fig. 3.10 - 6) fino alla barra di
battuta (pos. 4 in fig. 3.10 - 6
). Un foro di centraggio (pos. 5 in fig. 3.10 - 6) posto sulla barra di
battuta accoglie la spina di centraggio "anteriore" (pos. 4 in fig. . 3.9 - 1
, pagina 150) del modulo
di alimentazione. Contemporaneamente anche il dente di bloccaggio (pos. 1 in fig. 3.10 - 7
, pagina
183
) del tavolo CO si innesta nel rullo di bloccaggio (pos. 1 in fig. 3.9 - 1, pagina 150) del modulo
di alimentazione. La spina di centraggio "posteriore" (pos. 12 in fig. 3.9 - 1
, pagina 150) sul lato
superiore del modulo di alimentazione va ad inserirsi nell'incavo della barra di centraggio (pos. 3
in fig. 3.10 - 6
).
3

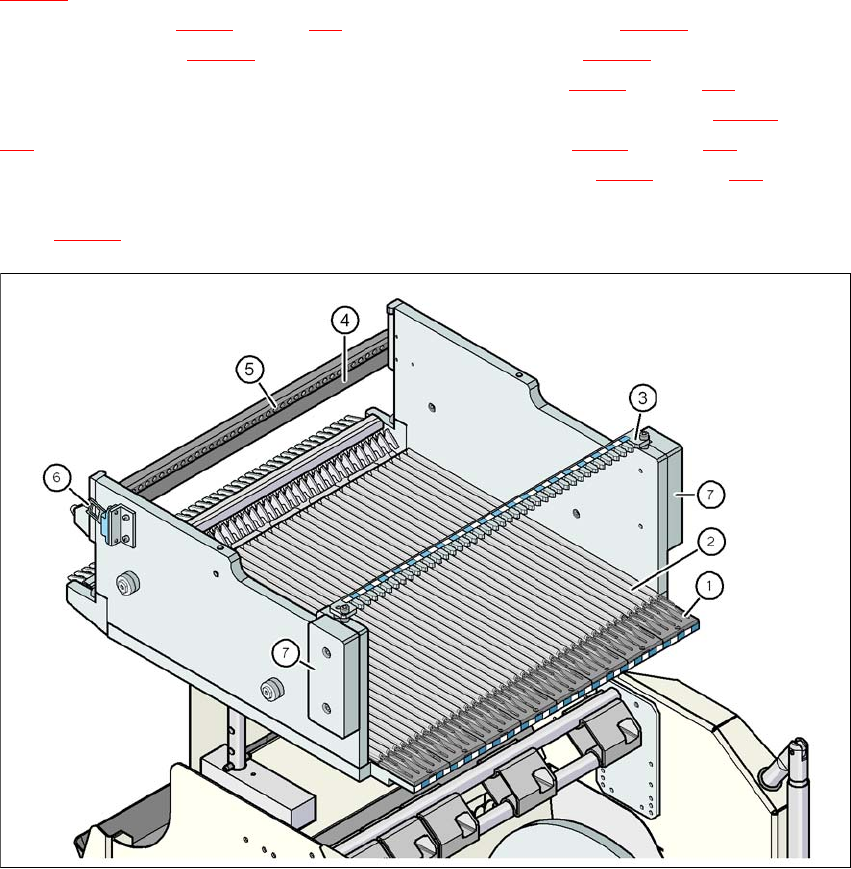

Fig. 3.10 - 6 Tavolo CO per SIPLACE serie X, vista lato posteriore
(1) Invito di inserimento
(2) Profilo guida (-profilo)
(3) Barra di centraggio con alloggiamento per la spina di centraggio "posteriore" dei moduli di ali-
mentazione X
(4) Barra di battuta
(5) Fori di centraggio
(6) Linguetta d'innesco per l'interruttore di sicurezza del circuito di ARRESTO DI EMERGENZA
(7) Riparo per impedire l'accesso con le mani
