4. 生产 QD027-17 96 NXT 系统手册 注意事项 在安装了料盘单元 -L 的模组中应用时，请注意以下事项。 a. 请不要在子料站 2 侧上安装厚度超过 22 mm 的料盘。 b. 宽度为 252 mm 以上的料盘时，在子料站 1 侧上安装厚度超过 22 mm 的料盘可能产生 干扰。 c. 如果是 NXT V3.42 以后的机器， 则没有在上述 a . b. 项中记载的料盘厚度 22mm 的限制。 d. 对于需要分割影像取入…
QD027-17 4. 生产
NXT 系统手册 95
4.10.8 H01 工作头运转时的 4 分割影像处理 （NXT V3.11 以后）
用 H01 工作头进行生产时，对大尺寸的元件进行分割读入影像，并进行影像处理。通过分割
（最大为 4 分割），在 H01 工作头运转时能够处理的元件尺寸如下。
备注 ) H01 工作头运转时的 4 分割影像处理功能在 NXT V3.11 以后的版本中能够使用。
备注 ) 双模组生产时则不进行分割影像处理。双模组生产能够贴装的元件的尺寸最大为 38 x 45 mm。
备注 ) 对于进行分割影像处理的元件，预旋转动作变为无效。
备注 ) 分割影像处理时，不进行元件方向的检查。
另外，对应元件的种类如下所示。
VT = Vision Type
备注 ) NXT V3.42 以后的机器，Vision Type 240 支持 Q 轴旋转影像取入。
VT 元件种类 VT 元件种类 VT 元件种类
100 IC 引脚元件 130 主体黑色 BGA 150 白色接插件
105 IC 引脚元件 135 主体黑色 BGA 153 白色接插件
123 IC 引脚元件 230 主体黑色 BGA 155 白色接插件
128 IC 引脚元件 235 主体黑色 BGA 158 白色接插件
143 CCGA 131 主体白色 BGA 152 黑色接插件
148 CCGA 136 主体白色 BGA 157 黑色接插件
144 LGA 231 主体白色 BGA 232 TBGA
148 LGA 236 主体白色 BGA 237 TBGA
/ / 240 MPA 252 全能的
4. 生产 QD027-17
96 NXT 系统手册
注意事项

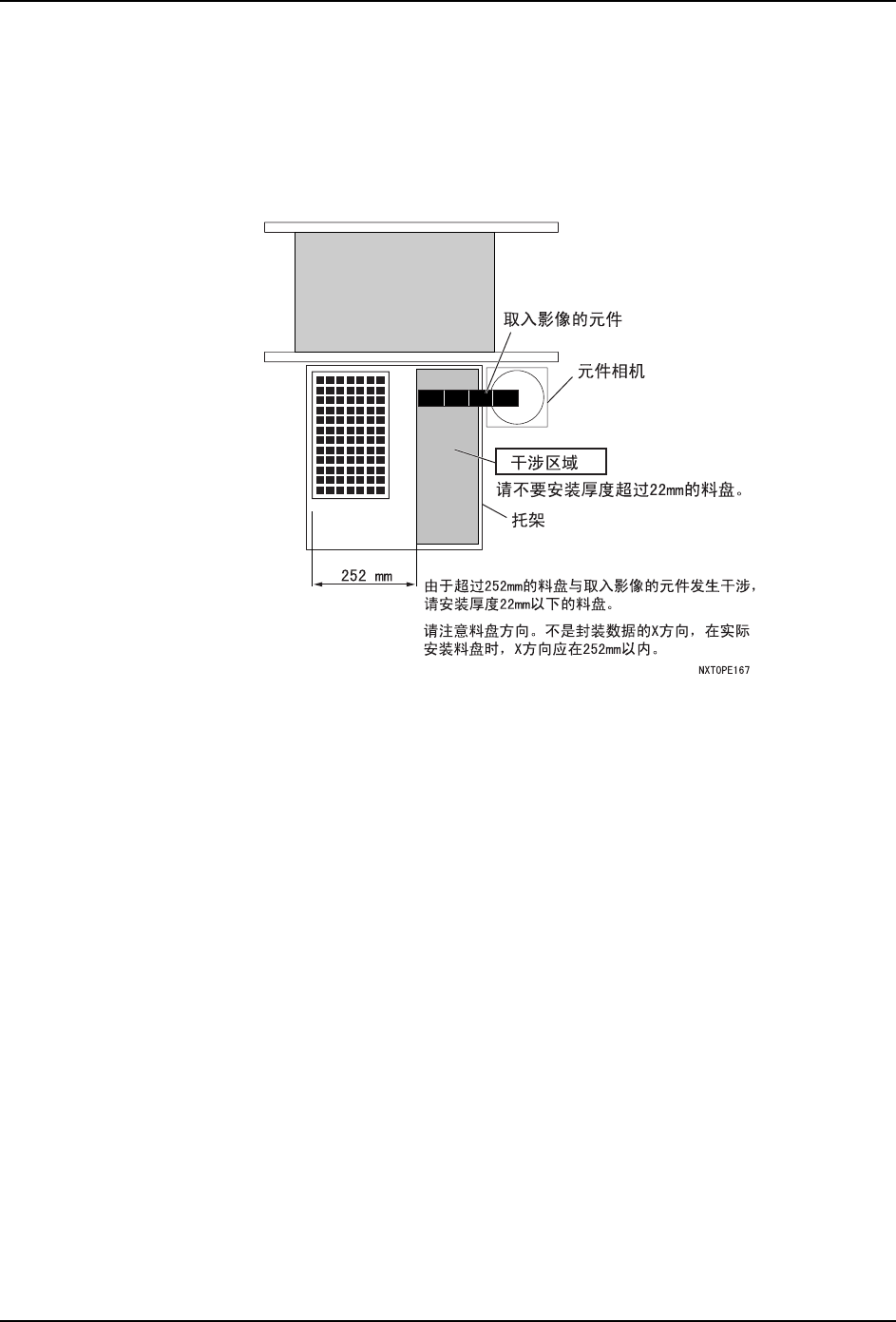

在安装了料盘单元 -L 的模组中应用时，请注意以下事项。
a. 请不要在子料站 2 侧上安装厚度超过 22 mm 的料盘。
b. 宽度为 252 mm 以上的料盘时，在子料站 1 侧上安装厚度超过 22 mm 的料盘可能产生
干扰。
c. 如果是NXT V3.42以后的机器，则没有在上述a. b.项中记载的料盘厚度22mm的限制。
d. 对于需要分割影像取入的大元件，不进入元件废弃箱进行废弃。请指定排出轨道进行
废弃。
QD027-17 4. 生产
NXT 系统手册 97
4.10.9 自动换线功能
生产顺序模式 （NXT V3.11 以后）
如果存在根据生产计划被预约的 Job，通过操作者的操作能够进行换线的功能。
有关自动换线功能的使用，请参照附加软件操作手册[第4章 自动换线功能]。
另外，使用该功能时需要以下的选项。
· 附加软件：自动换线功能专用软件。
· Fuji Trax （V3.02 ～ )：Fujitrax Verifier 及 Fujitrax Profiler
设定步骤
1. 通过附加软件进行自动换线功能的模式设定。
a. 请启动附加软件。
b. 请选择 [ 在线监视器 ] 画面上的对象机器的名称。
c. 请直接输入用户 ID 或者通过选择框指定。
d. 请正确输入密码后单击 [ 注册 ]。
e. 请选择菜单的 [ 机器功能设定 ]。显示设定画面。
f. 请选择下拉式菜单的 [ 自动换线功能相关设定 ]。
·在 [ 自动换线功能 ON/OFF] 中设定 [ON]。
·在 [ 自动换线模式 ] 中设定 [ 生产顺序 ]。
g. 请单击 [ 设定到机器 ]。
h. 如果设定内容被传输到机器，请单击 [ 关闭 ]。

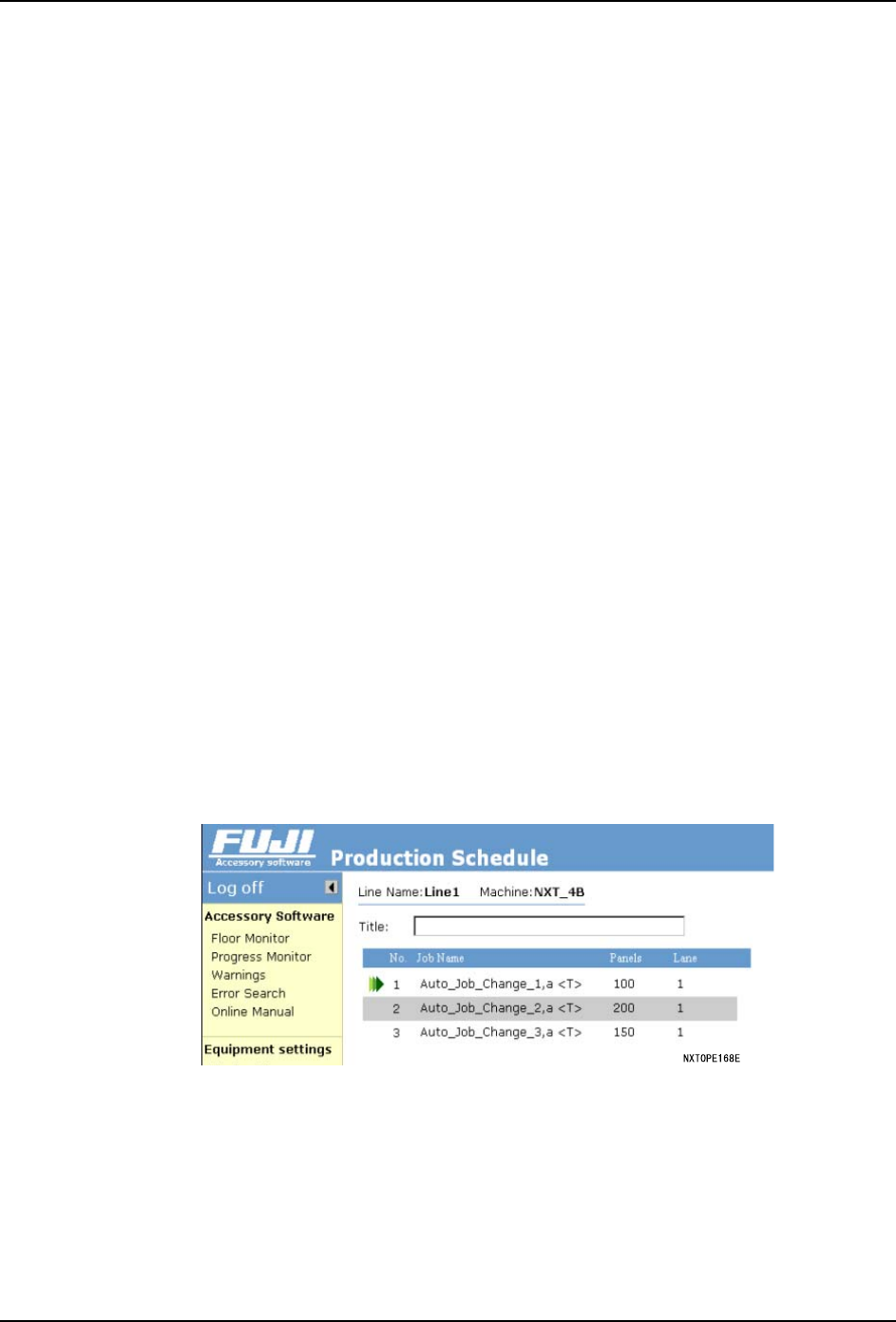

2. 在 [ 生产计划编辑 ] 画面中，请设定生产计划。详内容请参照附加软件操作手册 [ 第 2
章3.编辑进度表]。
