7. 附加软件 QD027-17 262 NXT 系统手册 7.11.2 机器单位的功能设定 在此所设定的内容反映到所有的 NXT 机器上。 1. 从 [ 菜单 ] 中单击 [ 机器功能设定 ] 后，在附加软件和机器之间就会进行通信，附加软 件接收机器信息。接收机器信息 后，显示机器功能设定画面。 2. 从 [ 种类 ] 的选择框中选择变更设定 项目的种类。选择种类后，在一览表 中显示的内容 与所选择的种类相一致而自动地 被变更。 3.…
QD027-17 7. 附加软件
NXT 系统手册 261
7.11 机器设定软件
使用机器设定软件，可以进行机器功能设定、获取机器信息、进行固有值管理、远程操作。
由于使用这个功能后该操作被反映到机器上，请在注册后访问这些指令。

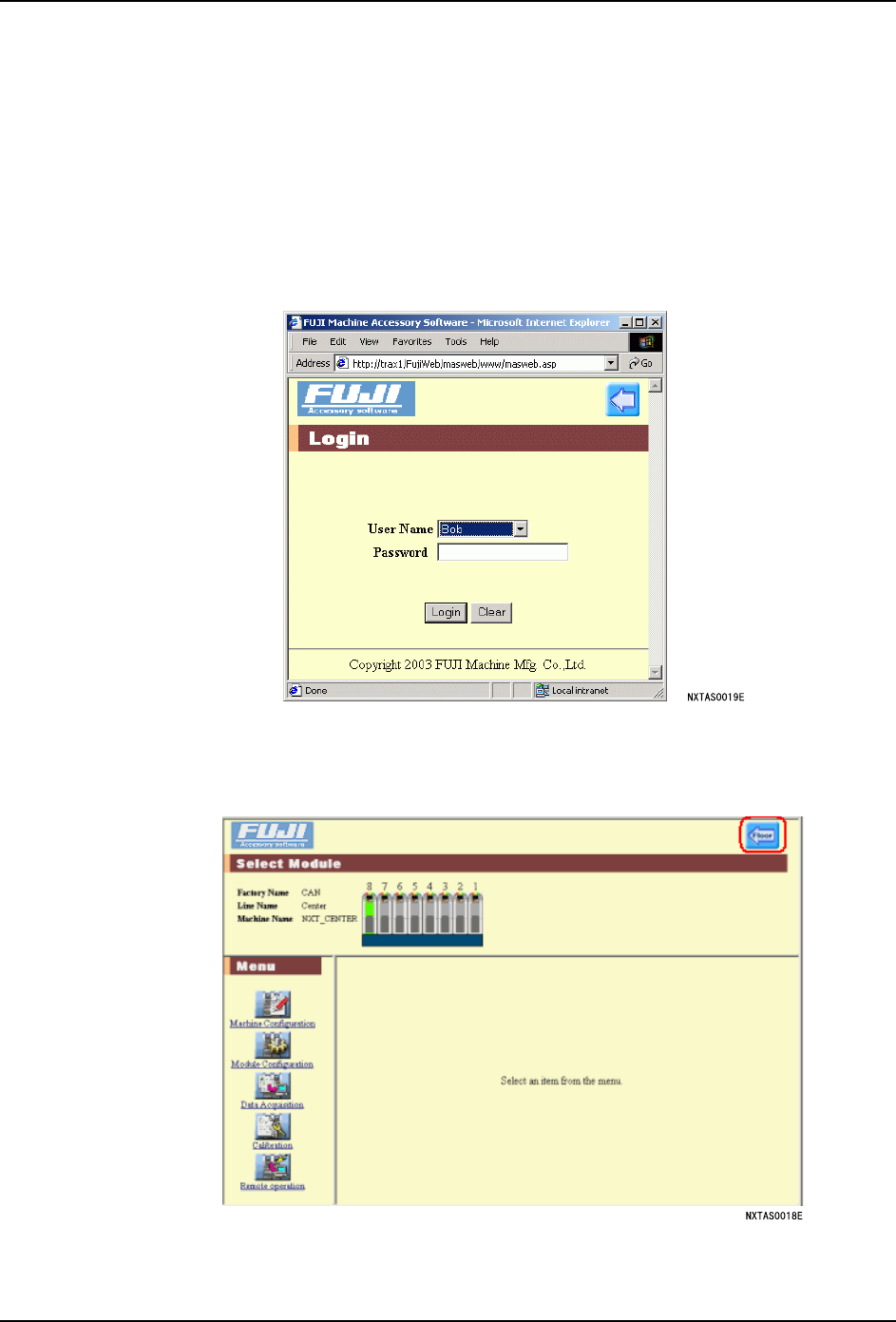

7.11.1 机器设定软件的启动
1. 从在线监视器画面中单击要使用机器设定软件的 NXT 机器名或者模组号码后，显示出机
器设定软件的注册画面。
2. 直接输入或者从选择框中指定选择的用户名。
3. 输入用户的密码，单击 [ 注册 ]。注册后，所选择的机器 / 模组处于被选择的状态下。显
示出机器附件画面。在画面的左下方显示出可以执行的指令，在画面的右下方显示出有
关选择项目的详细内容。
7. 附加软件 QD027-17
262 NXT 系统手册

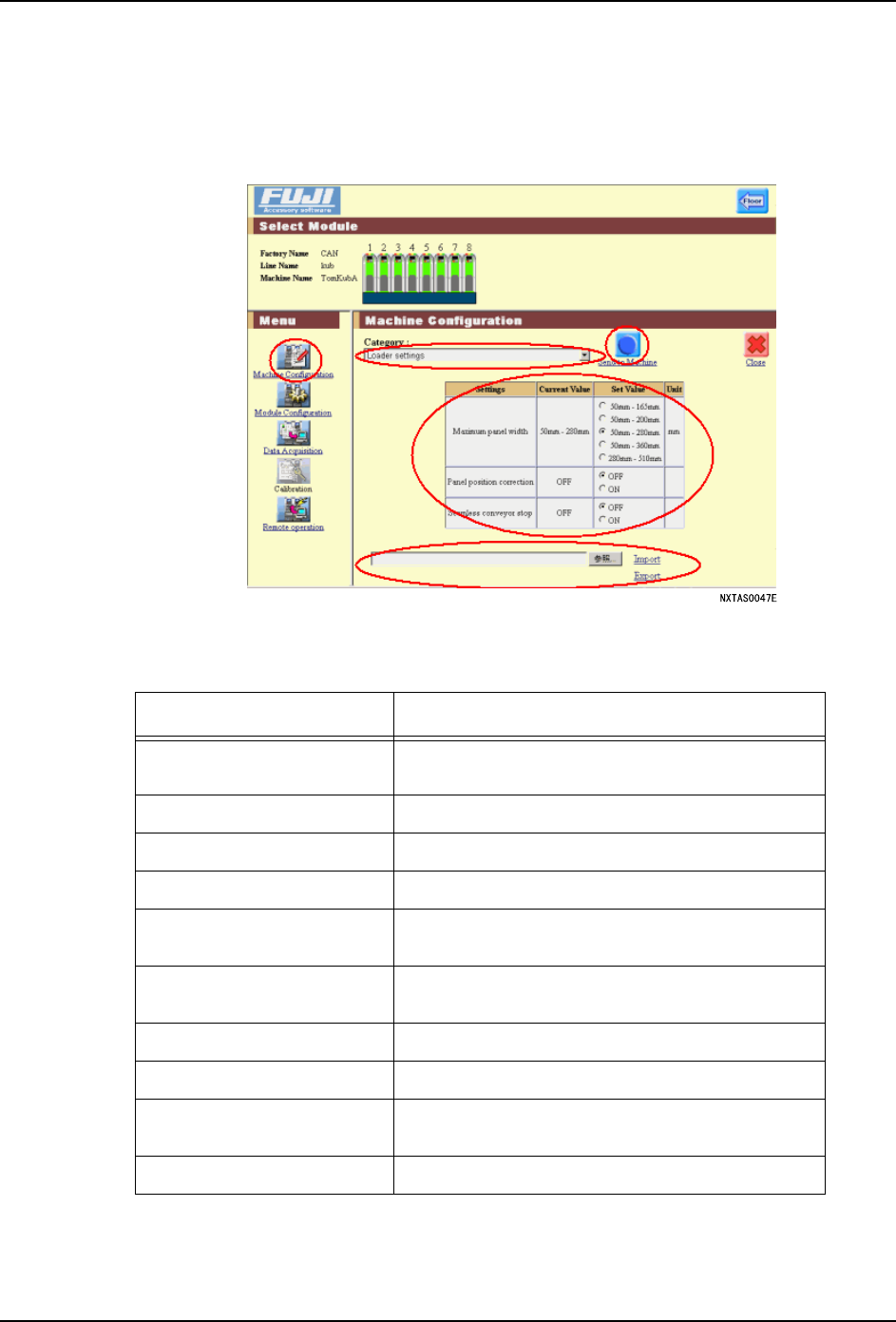

7.11.2 机器单位的功能设定
在此所设定的内容反映到所有的 NXT 机器上。
1. 从 [ 菜单 ] 中单击 [ 机器功能设定 ] 后，在附加软件和机器之间就会进行通信，附加软
件接收机器信息。接收机器信息后，显示机器功能设定画面。
2. 从 [ 种类 ] 的选择框中选择变更设定项目的种类。选择种类后，在一览表中显示的内容
与所选择的种类相一致而自动地被变更。
3. 在各个项目上进行必要的设定。有关设定内容的详细情况，请参考 NXT 附加软件操作手
册 （在线手册）。
种类 说明
Fujitrax 设定 NXT 设定是否使用 Fujitrax。使用 Fujitrax 时，
有必要进行基本设定。
料盘设定 进行无停止供应功能的设定。
电路板搬运设定 设定搬运轨道的最大宽度和使用通道。
元件吸取补件设定 设定在停止机器之前进行补件的次数。
信号塔设定 进行机器的各个状态的信号塔的亮灯 / 蜂鸣器音
的条件设定
机上子电路板跳过功能设定 当不对拼板上的电路板进行元件贴装时，设定要
跳过的电路板。
次料站转换条件设定 设定转换带次料站 （供料器或料盘）的条件。
电路板真空设定 进行有关真空类的支撑销的设定。
F 定位点读取设定 F 定位点读取为影像处理错误时，变更拍摄条件
后探索使影像处理变成正常的条件的设定。
有关自动换线功能设定 设定是否进行自动换线和换线的模式设定，
QD027-17 7. 附加软件
NXT 系统手册 263
4. 设定结束后单击 [ 对机器的设定 ]，将新的设定内容传送给机器。传送中操作画面变为显
示传送。设定的传输结束后，显示传输结束信息。其他也需要变更设定项目时，从选择
框中选择符合设定项目的种类。
5. 结束所有的设定变更的传输后，单击 [ 关闭 ]。
7.11.3 模组单位的功能设定
在此设定的内容仅仅反映到选择的模组中。
1. 选择进行设定的模组 （可以几台）。
2. 从 [ 菜单 ] 中单击 [ 模组功能设定 ] 后，附加软件和机器之间进行通信，附加软件接收
机器信息。接收机器信息后，显示机器功能的设定画面。
3. 从 [ 种类 ] 的选择框中选择变更设定项目的种类。选择种类后，在一览表中显示的内容
与所选择的种类相一致而自动地被变更。
种类 说明
搬运轨道驱动滑轮指定 进行带齿滑轮 /V 滑轮的指定。
电路板停止位置修正 设定电路板停止位置的修正量。
故障时应用指定 设定进行通常运转或者搬运运转。
废料带切刀 ON/OFF 指定 设定是否使用料带切刀切断料带。
料盘吸取点指定 设定从料盘单元的不同的料盘位置上吸取元件时
的吸取位置 （行和列）。
先行贴装元件高度设定 设定先行贴装元件的高度值。
自动支撑销设定 进行自动支撑销的自动配置功能的 ON/OFF 设定。
供料器吸取高度设定 考虑料站的倾斜设定元件的吸取高度。
料盘吸取压入量设定 设定从料盘单元的不同的料盘位置上吸取元件时
的压入量 （Z 轴下方）。
