QD027-17 4. 生产 NXT 系统手册 109 反射板的安装位置如下。 安装到搬运轨道基准导轨上 安装到对应自动配置支撑销的支 撑板上 通过低反射板背面的磁铁，使之 固定在支撑板上。
4. 生产 QD027-17
108 NXT 系统手册
4.10.11 电路板停止位置补正功能
补正被载入到机器的电路板的停止位置并保持一致的功能。当由于电路板的重量或尺寸不
同而导致停止位置不稳定等时，能够起到使用效果。
另外，该功能对电路板的 Y 方向尺寸有限制。
·M3(S) 模组 （单模组生产）：250 mm 以下
·M3(S) 模组 （双模组生产）/M6(S) 模组：534 mm 以下
备注 ) 电路板停止位置补正功能在 NXT V3.11 以后的版本中能够使用。
低反射板的安装
在应用电路板停止位置补正时，机器对载入到搬运轨道上的电路板的轮廓进行影像处理。当
测出电路板的轮廓时，为了防止支撑板的反射光，需要在机器上安装以下的低反射板。
备注 ) 随着反射板的安装，电路板背面侧的静区变大。
AA2NS02
QD027-17 4. 生产
NXT 系统手册 109

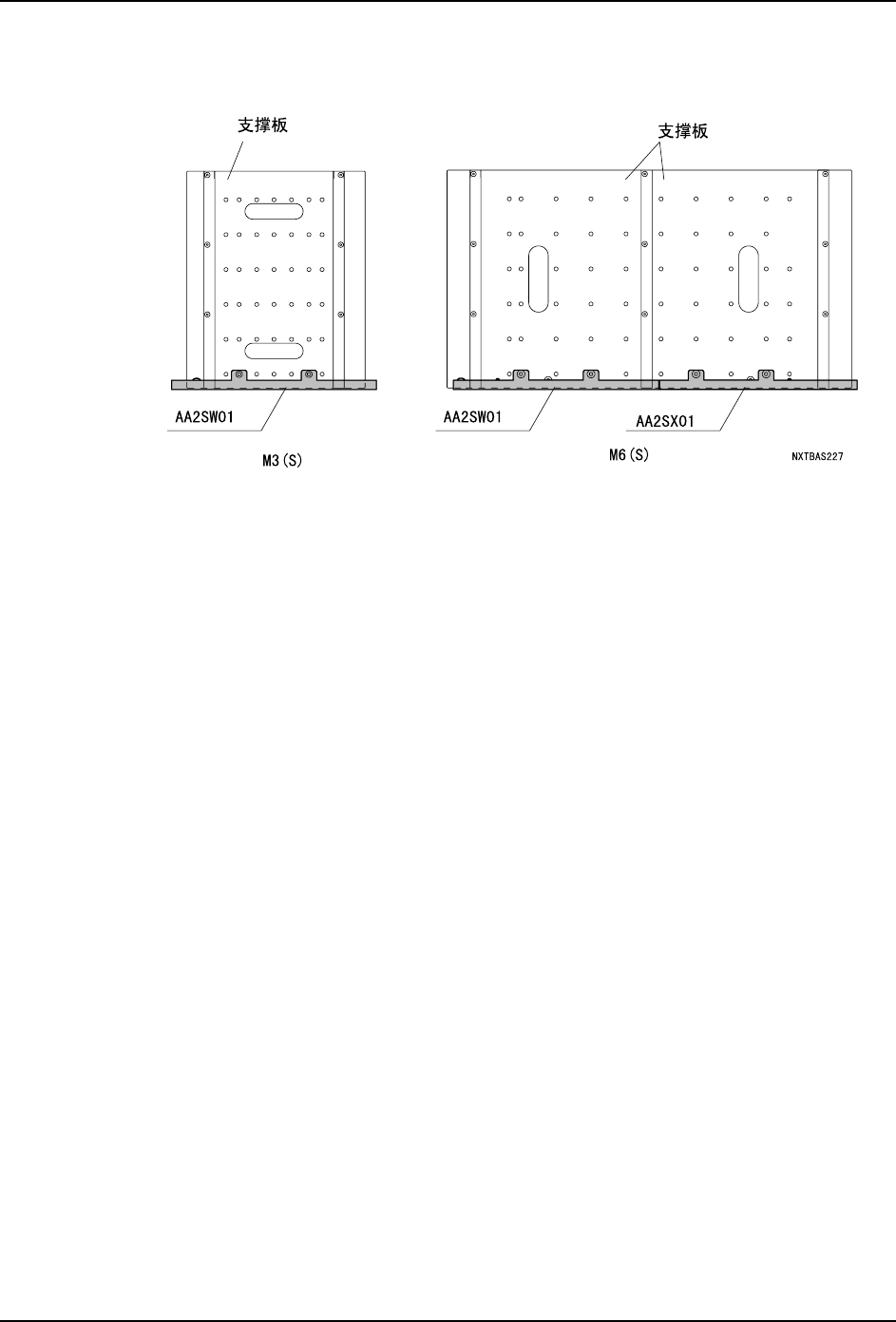

反射板的安装位置如下。
安装到搬运轨道基准导轨上
安装到对应自动配置支撑销的支撑板上
通过低反射板背面的磁铁，使之固定在支撑板上。
4. 生产 QD027-17
110 NXT 系统手册
安装到对应手动配置支撑销的支撑板上
利用支撑销固定丝锥，使之能够固定在支撑板上。
电路板停止位置补正功能设定步骤
1.Job 的创建
创建 Job 使电路板停止补正功能变成有效。详细内容请参照 NXT 编程手册。
2. 附加软件的设定
a. 请启动附加软件。
b. 请选择 [ 在线监视器 ] 画面上的对象机器的名称。
c. 请直接输入用户 ID 或者通过选择框指定。
d. 请正确输入密码后单击 [ 注册 ]。
e. 请选择菜单的 [ 机器功能设定 ]。显示设定画面。
f. 请选择下拉式菜单的 [ 电路板搬运设定 ]。
g. 在设定项目 [ 电路板停止位置补正功能 ON/OFF 设定 ] 中设定 [ 功能 ON]。
h. 请单击 [ 设定到机器 ]。
i. 如果设定内容被传输到机器，请单击 [ 关闭 ]。
