4. 生产 QD027-17 68 NXT 系统手册 5. 将供应部复原后，画面就会改变。 注意 ) 供应部返回后，机器对被设置的料盘内的元件高度进行检查。 6. 需要返回到料盘补充向导时，请按下操作 面板的 OK 按钮。当按下 SUPPLY COP LT 按钮后 就会完成料盘的设置。 7. 在这之前， 料盘单元 -L 内的料盘继续进行元件的供应。 当料尽时， 料盘托架就会移动到 排出部， 因此请打开门回收料盘托架。 （在附加 软件的 …
QD027-17 4. 生产
NXT 系统手册 67
1. 请通过 KIT Handy 对补充的料盘元件进行验证。
a. 在 KIT Handy 画面上选择补充对象的料站。
b. 使用 KIT Handy 进行元件条形码或者 DID 的扫描。使用附加位置检查的料盘验证时，
请进行 FIDL （供料托架）和 DID （料盘）的扫描。
备注 ) 关于料盘的验证检查，请参照 [Fujitrax Verifier 操作手册 ] 的 [29. 料盘验证操作步骤 ]。
备注 ) 扫描后，通过将最初被吸取元件的 X, Y 坐标输入到 KIT Handy 中，能够指定料盘的元件的吸
取开始点。详细内容请参照 " 4.10.2 料盘元件吸取点的指定 "。
2. 将料盘放置到料盘托架上。
3. 请拉出供应部。
4. 请将料盘托架放置到供应部。
注意 ) 在将料盘托架放置到供应部时，请轻轻放置以免产生冲击。
4. 生产 QD027-17
68 NXT 系统手册

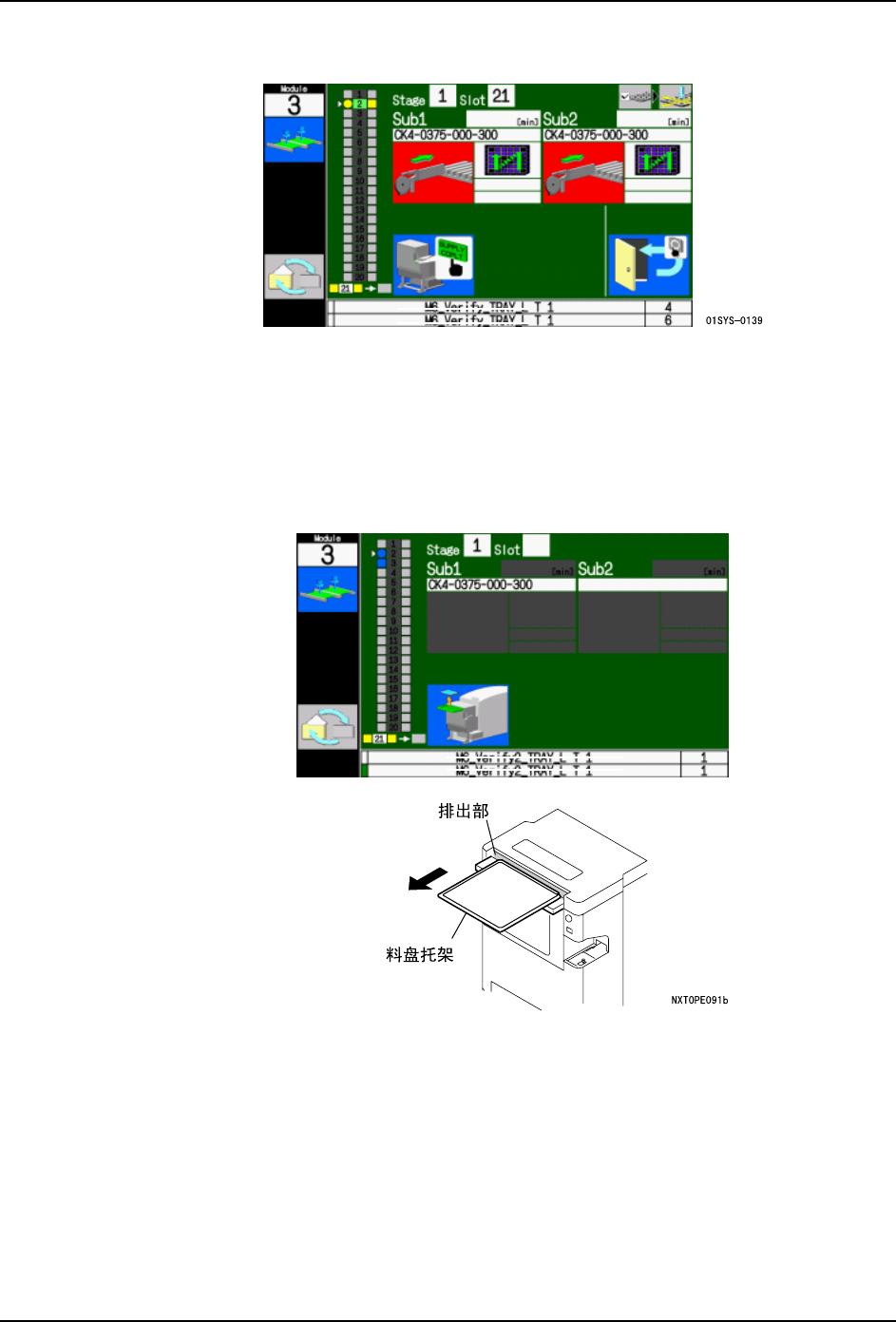

5. 将供应部复原后，画面就会改变。
注意 ) 供应部返回后，机器对被设置的料盘内的元件高度进行检查。
6. 需要返回到料盘补充向导时，请按下操作面板的 OK 按钮。当按下 SUPPLY COPLT 按钮后
就会完成料盘的设置。
7. 在这之前，料盘单元 -L 内的料盘继续进行元件的供应。当料尽时，料盘托架就会移动到
排出部，因此请打开门回收料盘托架。（在附加软件的 [ 无停止供应功能 ] 设定中选择了
[ 使用托架排出部 ] 时）。蜂鸣音的同时显示托架回收向导。
备注 ) 在附加软件的机器功能设定中如果选择了 [ 无停止供应功能 ]-[ 使用供应部 ] 时，料盘托架移
动到供应部。请拉出供应部取出料盘托架。
QD027-17 4. 生产
NXT 系统手册 69

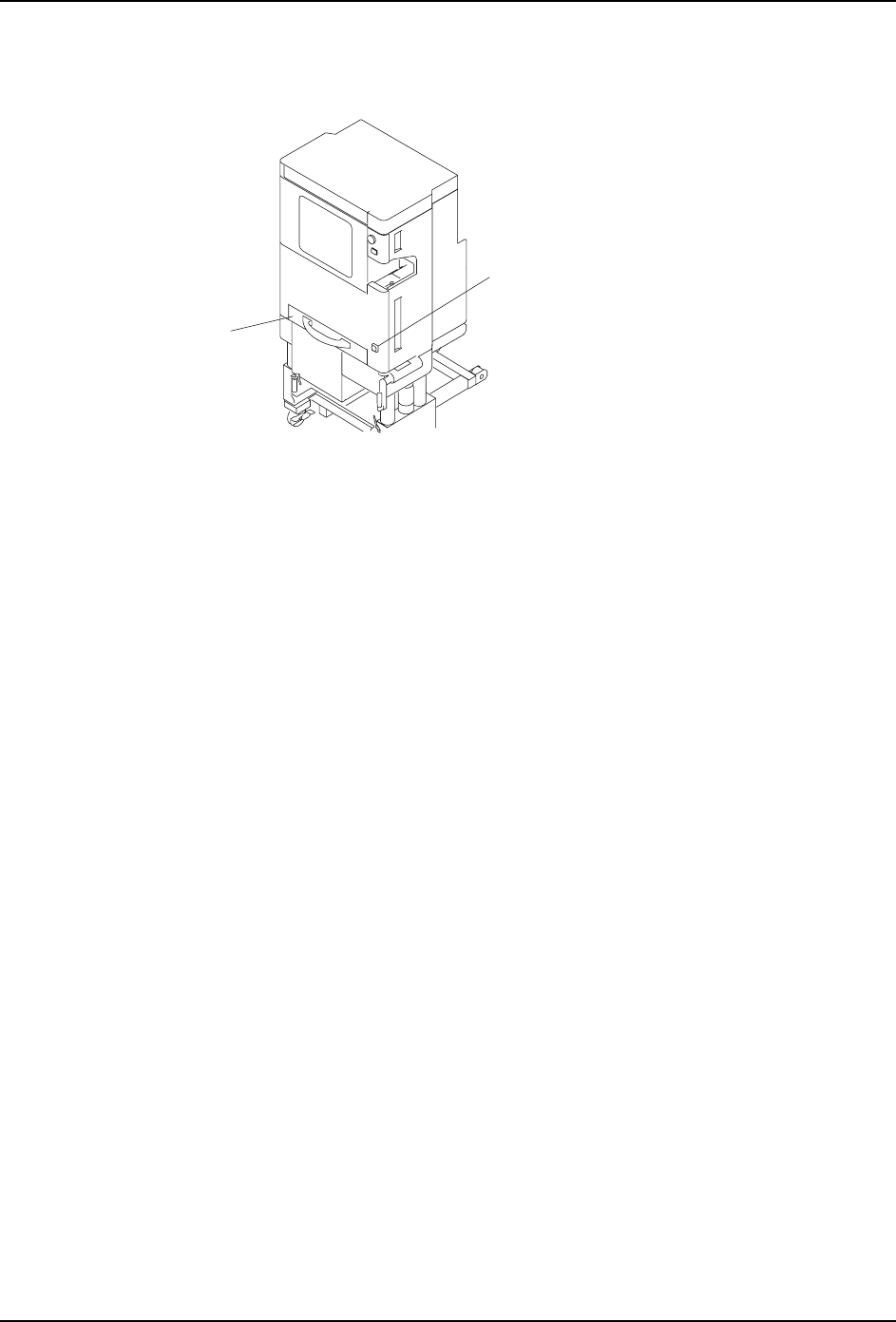

关于在供应部有 LED 的料盘单元 -L
对供应部有 LED 的料盘单元 -L，可以根据 LED 的亮灯状态进行是否可以开闭门的判断。
01SYS-0186S
/('
҂♃Ё˖ϡ㛑ᠧᓔկᑨ䚼ⱘ䮼㨫
♁♃Ё˖ৃҹᠧᓔկᑨ䚼ⱘ䮼㨫
կᑨ䚼
