4. 生产 QD027-17 104 NXT 系统手册 4. 支撑销的自动配置 a. 请按下操作面板的 START 按钮。机器将支撑销配置到支撑板上。 b. 配置支撑销后，机器就会进行支撑销标记的读取并确认所配置的支撑销的位置。被指定的位置与实际所配置的位置的偏差量会影响之后的机器动作。备注 ) 自动配置支撑销的可能范围如下。偏差量标记读取后的动作 0.3 mm 以下为正常配置。继续配置支撑销。 0.3 ～ 0.6 …

QD027-17 4. 生产

NXT 系统手册 103

i. 请单击 [ 设定到机器 ]。

j. 如果设定内容被传输到机器，请单击 [ 关闭 ]。

3. 支撑销的补充

将所编辑的 Job 传输到机器后，请按照以下步骤进行支撑销的补充。

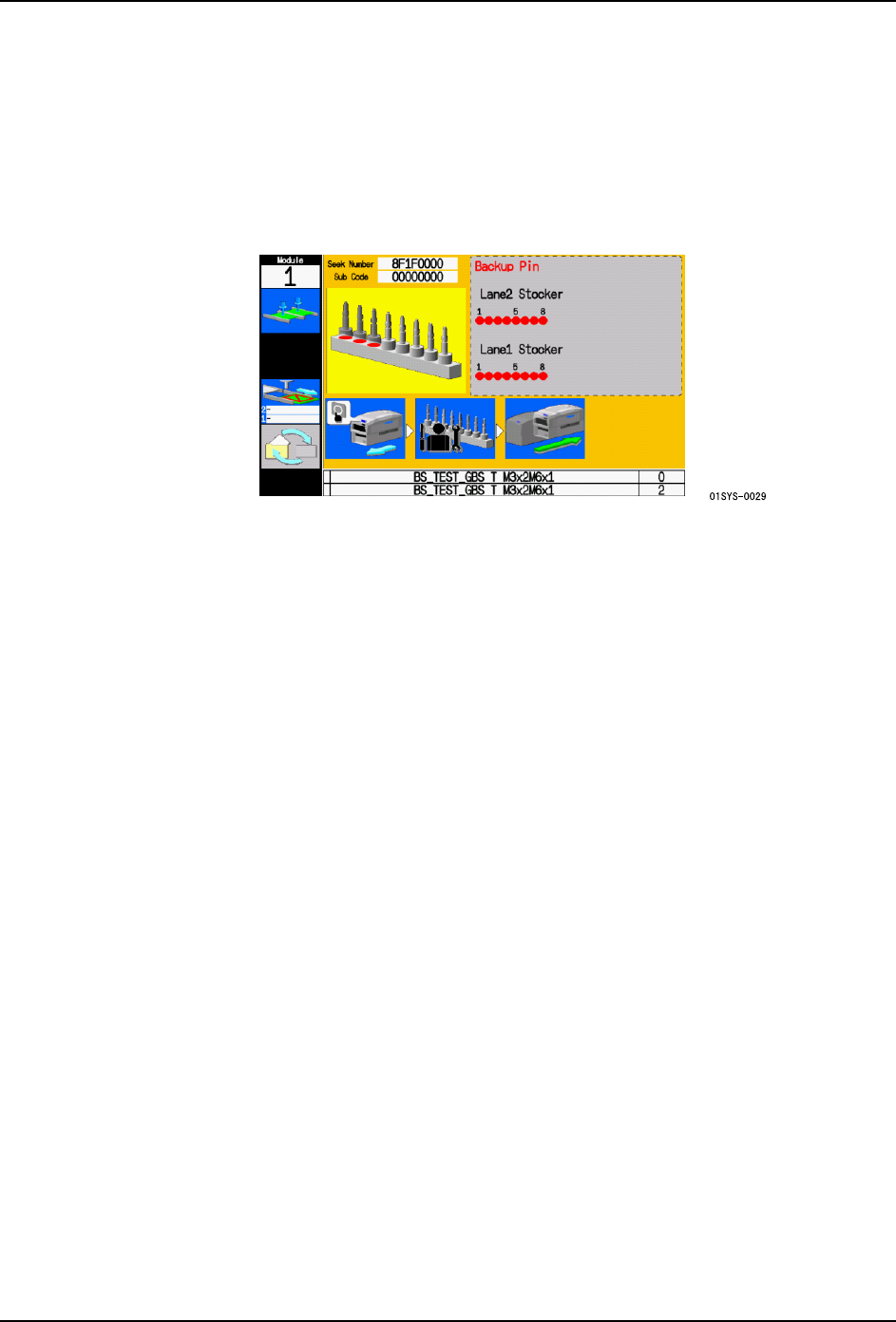

a. 请按下操作面板的 START 按钮。机器进行支撑销数量的确认，在操作画面上显示异常

向导。

b. 请按下 OK 按钮后拉出模组。

c. 将支撑销放置到销支架后，插入模组。

4. 生产 QD027-17

104 NXT 系统手册

4. 支撑销的自动配置

a. 请按下操作面板的 START 按钮。机器将支撑销配置到支撑板上。

b. 配置支撑销后，机器就会进行支撑销标记的读取并确认所配置的支撑销的位置。被指

定的位置与实际所配置的位置的偏差量会影响之后的机器动作。

备注 ) 自动配置支撑销的可能范围如下。

偏差量标记读取后的动作

0.3 mm 以下为正常配置。继续配置支撑销。

0.3 ～ 0.6 mm 吸取所配置的支撑销，重新配置。（该补件动作只限于 1 次。）

0.6 mm 以上显示支撑销读取异常画面。请按照画面的向导进行操作。

QD027-17 4. 生产

NXT 系统手册 105

有关自动支撑销的异常

对使用自动支撑销配置功能时发生异常后的解决方法进行说明。

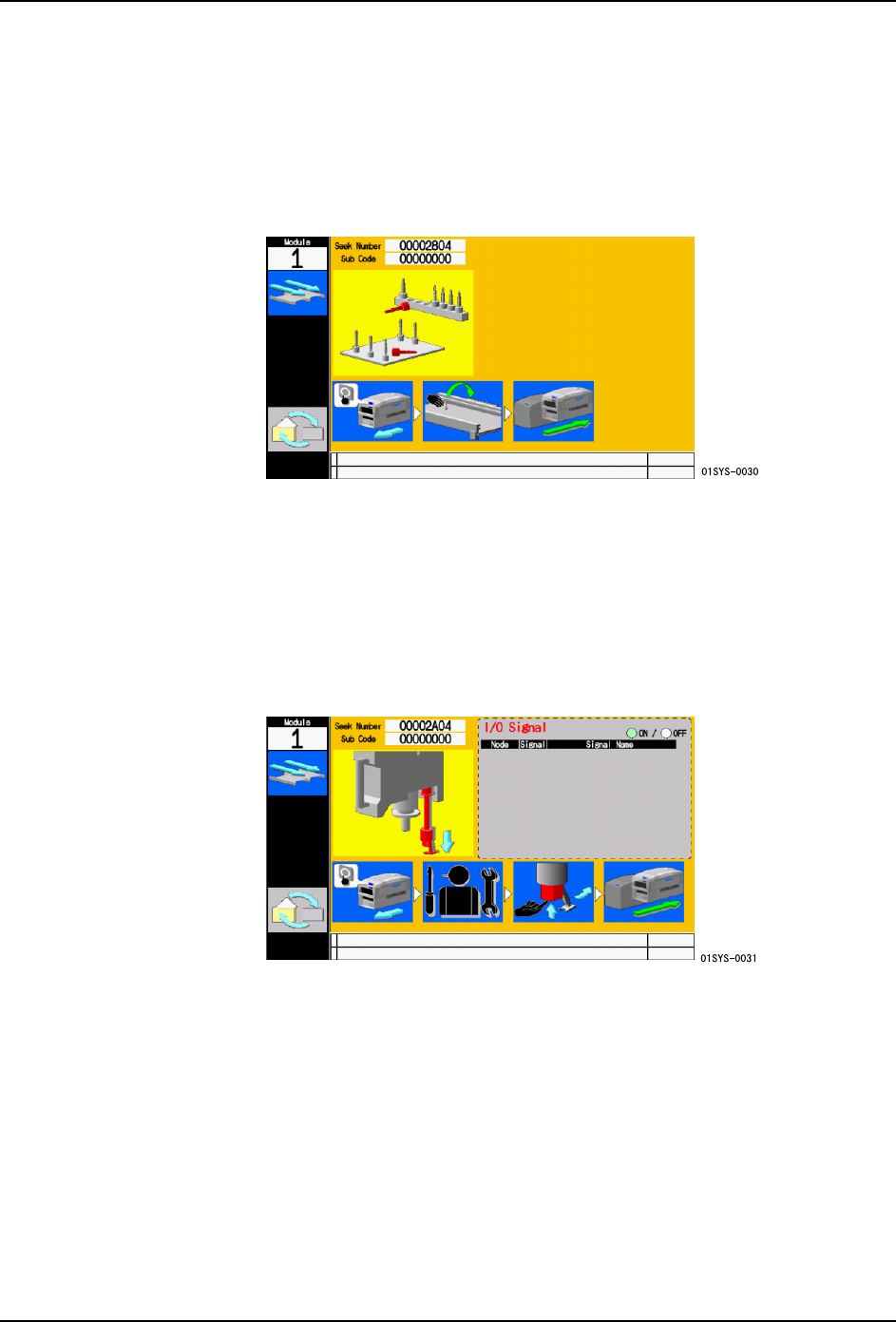

1. 当找不到支撑销和销不能返回时

用手将所配置的支撑销返回到销支架内的时候发生。或者在进行配置后的确认时，找不到支

撑销的时候发生。以及完成配置的支撑销个数比在模组功能设定的支撑销个数多的时候发

生。

对策

请用手将支撑板上所有的支撑销返回到销支架内。

备注 ) 不能进行支撑销的返回时，如果不将支撑销返回到销支架内就解除错误重新开始生产，可能会

在已经配置了支撑销的地方配置新的支撑销，从而导致支撑销之间的干涉。请将没有返回的支

撑销都返回到销支架后再重新开始生产。

2. 当吸取爪一直闭合时

想要使用吸取爪吸取支撑销时，吸取爪一直处于闭合。

对策

请用手向上推入吸取爪使之打开。
